Programmation
Exemple de modification de données du paramètre
Imaginons que le paramètre 22-60 est réglé sur [Inactif].
Cependant, on souhaite surveiller l'état de la courroie du
ventilateur (cassée ou non) grâce à la procédure suivante :
1.
Appuyer sur la touche Quick Menu.
2.
Choisir Régl. fonction à l'aide de la touche [
3.
Appuyer sur [OK]
4.
Sélectionner Réglages application à l'aide de la
▼
touche [
]
5.
Appuyer sur [OK]
6.
Appuyer à nouveau sur [OK] pour les Fonctions
ventilateur
7.
Choisir Fonct.courroi.cassée en appuyant sur [OK]
8.
À l'aide de la touche [
Le variateur de fréquence s'arrêtera désormais en cas de
détection d'une courroie de ventilateur cassée.
Sélectionner [Mon menu personnel] pour afficher les paramè-
tres personnels :
Par exemple, un fabricant de centrales de traitement de l'air
(CTA) ou de pompes peut avoir pré-programmé des paramè-
tres personnels pour figurer dans Mon menu personnel lors de
la mise en service en usine afin de simplifier la mise en service
sur site ou le réglage précis. Ces paramètres sont sélectionnés
dans Par. 0-25 Mon menu personnel. L'on peut programmer
jusqu'à 20 paramètres différents dans ce menu.
Sélectionner [Modif. effectuées] pour obtenir des informa-
tions concernant :
•
les 10 dernières modifications. Utiliser les touches de
navigation haut/bas pour faire défiler les 10 derniers
paramètres modifiés ;
•
les modifications apportées depuis le réglage par
défaut.
Sélectionner [Enregistrements] :
pour obtenir des informations concernant les lignes d'afficha-
ge. Les informations apparaissent sous forme graphique.
Seuls les paramètres d'affichage sélectionnés aux
Par. 0-20 Affich. ligne 1.1 petit et Par. 0-24 Affich. ligne 3 grand
peuvent être visualisés. Il est possible de mémoriser jusqu'à
120 exemples à des fins de référence ultérieure.
Configuration rapide
Configuration efficace des paramètres pour des applications
Variateur VLT HVAC :
Les paramètres sont aisément configurables pour la vaste
majorité des applications Variateur VLT HVAC en utilisant
simplement la touche [Quick Setup].
Après avoir appuyé sur [Quick Menu], les différents choix du
menu sont énumérés. Voir aussi l'illustration 6.1 ci-dessous et
les tableaux Q3-1 à Q3-4 dans le chapitre Réglages des
fonctions.
Guide de programmation du variateur VLT
▼
]
▼
], sélectionner [2] Arrêt.
®
MG.11.CA.04 - VLT
est une marque déposée Danfoss
®
HVAC
Exemple d'utilisation de l'option de configuration rapide :
Imaginons que l'on souhaite régler le temps de rampe de
décélération à 100 secondes :
1.
Sélectionner [Quick Setup]. Le premier
Par. 0-01 Langue dans Configuration rapide apparaît.
▼
2.
Appuyer sur [
] de façon répétée, jusqu'à ce que le
Par. 3-42 Temps décél. rampe 1 apparaisse avec le
réglage par défaut de 20 secondes.
3.
Appuyer sur [OK]
◀
4.
Utiliser la touche [
] pour mettre en surbrillance le 3
chiffre avant la virgule.
5.
Changer le 0 en 1 à l'aide de la touche [
▶
6.
Utiliser la touche [
] pour mettre le chiffre 2 en
surbrillance.
7.
Changer le 2 en 0 à l'aide de la touche [
8.
Appuyer sur [OK]
Le temps de rampe de décélération est désormais réglé sur
100 secondes.
Il est recommandé de procéder à la configuration dans l'ordre
indiqué.
REMARQUE!
Une description complète de la fonction est disponible
dans les sections des paramètres de ce manuel.

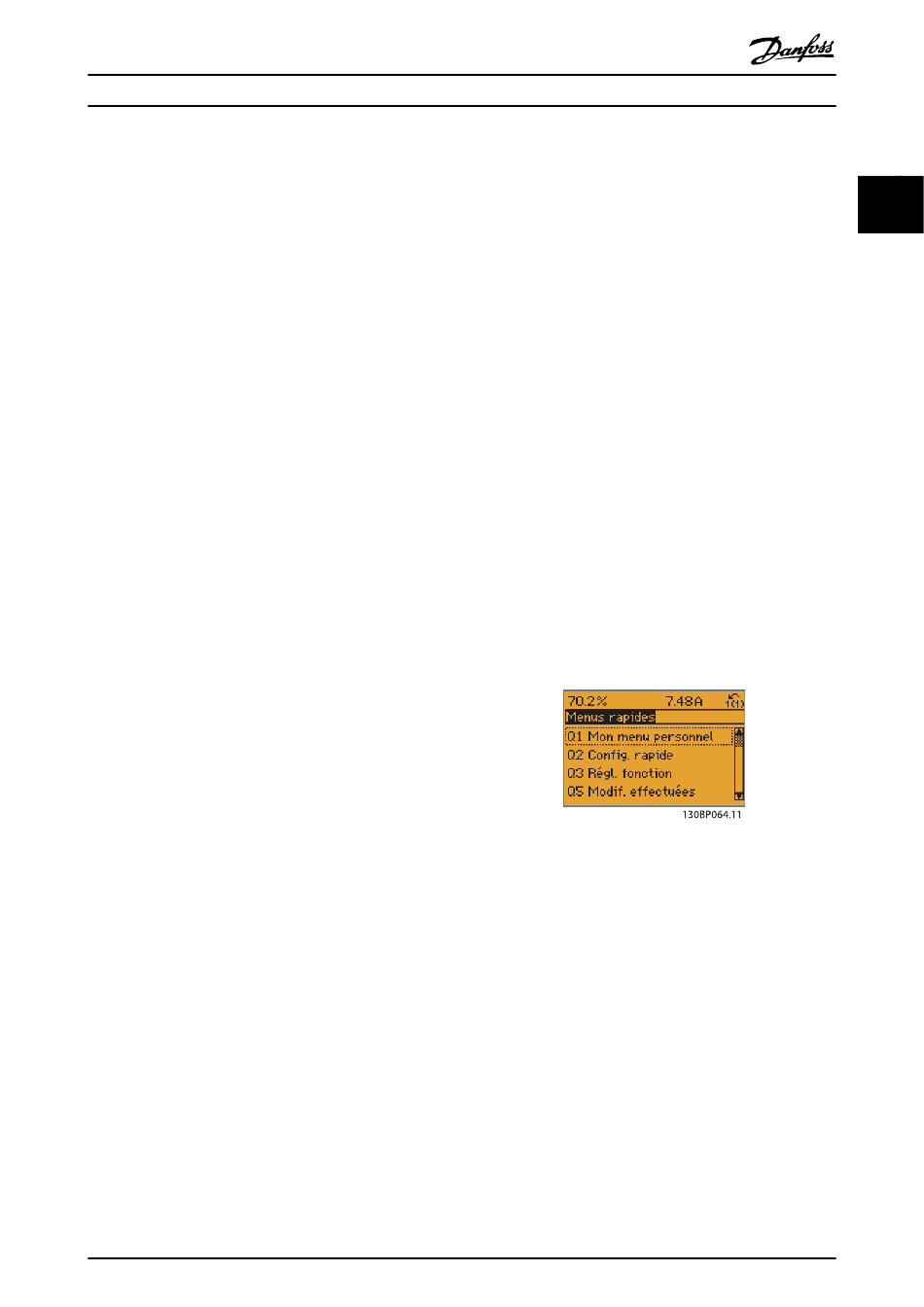

Illustration 2.5: Affichage du menu rapide.
Le menu Configuration rapide permet d'accéder aux 18
paramètres les plus importants du variateur de fréquence.
Après la programmation, le variateur de fréquence est, dans la
plupart des cas, prêt au fonctionnement. Les 18 paramètres de
Configuration rapide (voir note de bas de page) sont montrés
dans le tableau ci-dessous. Une description complète de la
fonction est donnée dans les sections de description des
paramètres de ce manuel.
