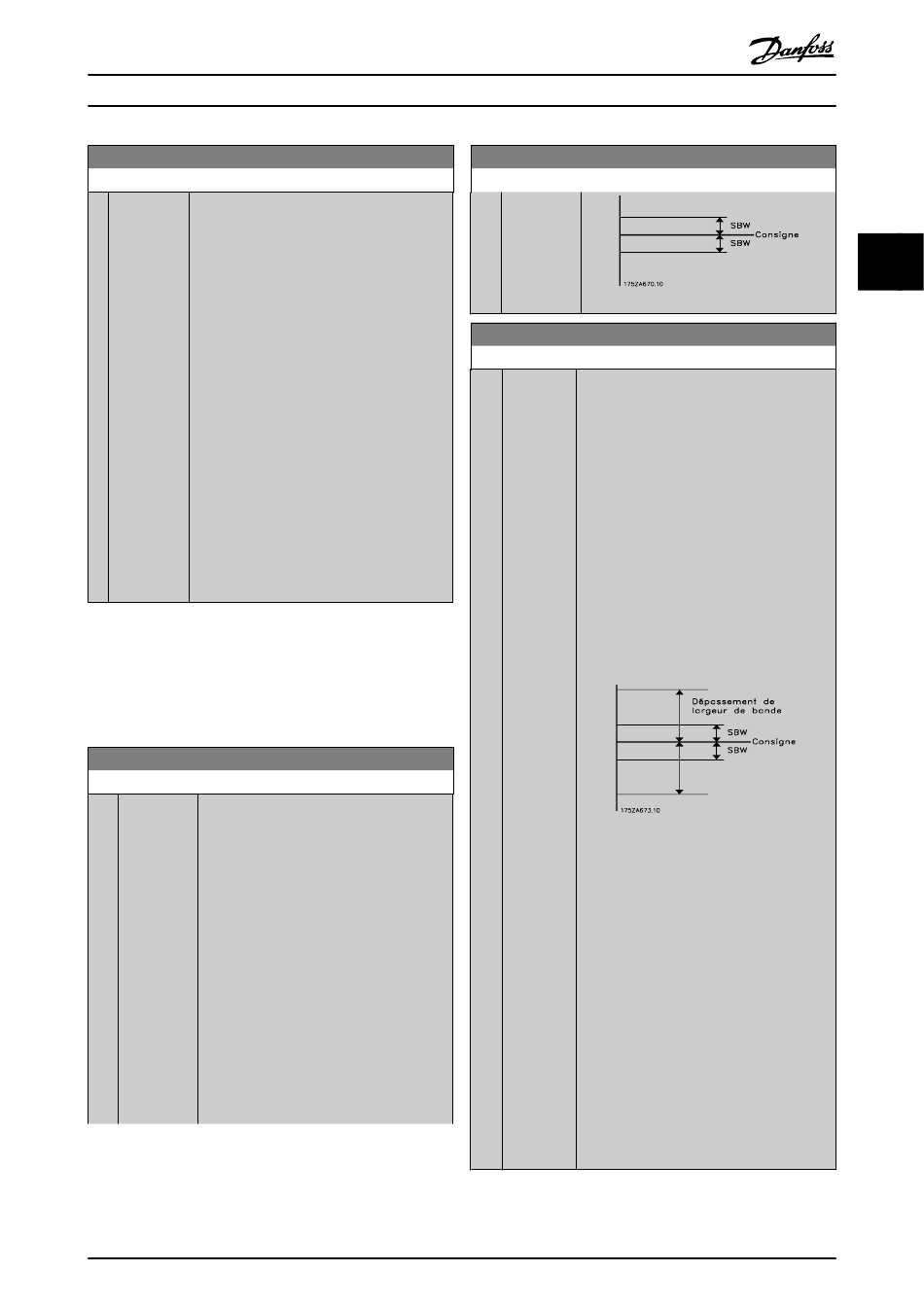

Description du paramètre
25-06 Nb de pompes
Range:
Fonction:
2
[Application
Nombre de pompes connectées au contrôleur
*
dependant]
de cascade, y compris la pompe à vitesse
variable. Si la pompe à vitesse variable est
directement connectée au variateur de fréquen-
ce et si les autres pompes à vitesse fixe (pompes
décalées) sont contrôlées par les deux relais
intégrés, il est possible de contrôler trois
pompes. Si les pompes à vitesse variable et fixe
doivent être contrôlées par des relais intégrés,
seules deux pompes peuvent être raccordées.
Si le Par. 25-05 Pomp.princ fixe Pomp.princ fixe,
est réglé sur Non [0] : il s'agit d'une seule pompe
à vitesse variable et d'une seule pompe à vitesse
fixe, tous deux contrôlés par un relais intégré. Si
le Par. 25-05 Pomp.princ fixe Pomp.princ fixe, est
réglé sur Oui [1] : il s'agit d'une pompe à vitesse
variable et d'une pompe à vitesse fixe contrôlées
par un relais intégré.
Une pompe principale, voir le
Par. 25-05 Pomp.princ fixe. Deux pompes à
vitesse fixe contrôlées par des relais intégrés.
3.23.2 25-2* Régl. larg. bande
Paramètres de configuration de la largeur de bande au sein de
laquelle la pression est autorisée à intervenir avant d'activer/
arrêter les pompes à vitesse fixe. Diverses temporisations sont
incluses pour stabiliser le contrôle.
25-20 Larg.bande démar.
Range:
Fonction:
10
[Application
Régler le pourcentage de la largeur de bande
%
dependant]
de démarrage (SBW) pour permettre la fluctua-
*
tion normale de la pression système. Dans les
systèmes à commande en cascade, afin
d'éviter une commutation fréquente des
pompes à vitesse fixe, la pression système
voulue est généralement maintenue dans une
largeur de bande plutôt qu'à un niveau
constant.
La largeur de bande de démarrage est
programmée sous la forme d'un pourcentage
des Par. 20-13 Réf./retour minimum et
Par. 20-14 Réf./retour maximum. Par exemple, si
la consigne est de 5 bars et si la SBW est réglée
à 10 %, une pression de système entre 4,5 et
5,5 bars est tolérée. Aucun démarrage ou arrêt
ne se produira dans cette largeur de bande.
Guide de programmation du variateur VLT
25-20 Larg.bande démar.
Range:
25-21 Dépass.larg.bande
Range:
100
%
*
®
MG.11.CA.04 - VLT
est une marque déposée Danfoss
®
HVAC
Fonction:
Fonction:
[Applica-
En cas de forte demande de changement
tion
rapide du système (comme une demande d'eau
dependant]
soudaine), la pression du système change
rapidement et un démarrage ou un arrêt
immédiat d'une pompe à vitesse fixe s'avère
nécessaire pour répondre aux exigences. Le
dépassement de la largeur de bande (OBW) est
programmé pour dépasser le retard de
démarrage/arrêt (Par. 25-23 Retard démar. SBW
et Par. 25-24 Retard d'arrêt SBW) pour une
réponse immédiate.
L'OBW doit toujours être programmée à une
valeur supérieure à celle définie au
Par. 25-20 Larg.bande démar. Larg.bande démar
(SBW). L'OBW correspond à un pourcentage des
Par. et Par. .
Le réglage de l'OBW trop près de la SBW
pourrait être préjudiciable au but en raison de
démarrages fréquents en cas de changements
de pression momentanés. Un réglage de l'OBW
trop élevé peut entraîner une pression élevée
ou basse inacceptable pour le système alors
que les temporisateurs SBW fonctionnent. La
valeur peut être optimisée quand on est plus
familiarisé avec le système. Voir le
Par. 25-25 Tps OBW.
Pour éviter des démarrages involontaires au
cours de la phase de mise en service et de
réglage fin, laisser initialement l'OBW à son
réglage d'usine de 100 % (Inactif). Une fois le
réglage fin terminé, l'OBW doit être réglé à la
valeur voulue. Une valeur de départ égale à 10
% est conseillée.
