Description du paramètre
3.8 Menu principal - E/S analogiques -
Groupe 6

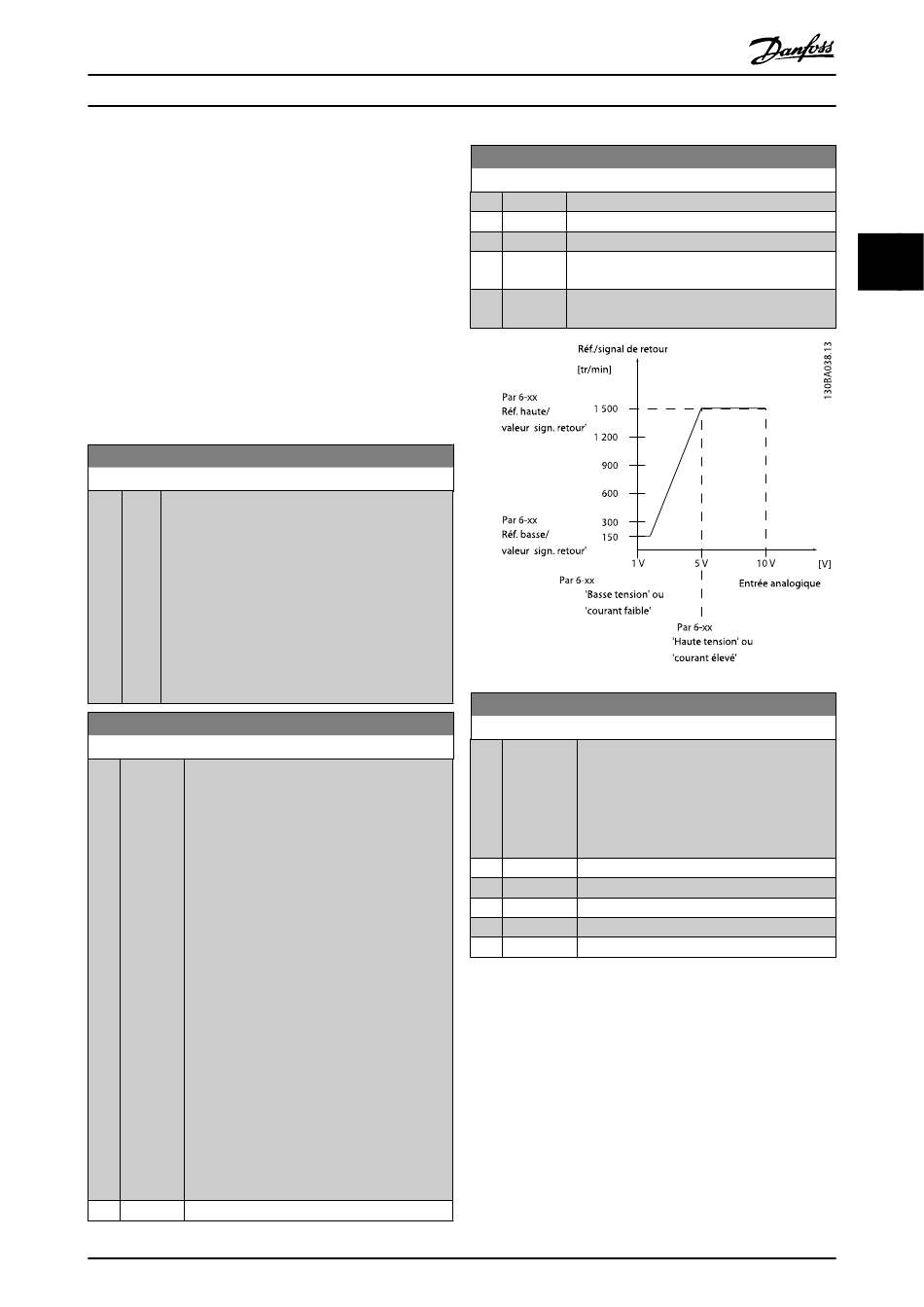

3.8.1 6-0* Mode E/S ana.
Groupe de par. permettant de configurer E/S analogiques.
Le variateur de fréquence est équipé de 2 entrées analogi-
ques : bornes 53 et 54, Les entrées analogiques peuvent être
librement attribuées à la tension (0-10 V) ou à l'entrée de
courant (0/4-20 mA).
REMARQUE!
Les thermistances peuvent être raccordées à une entrée
analogique ou digitale.
6-00 Temporisation/60
Range:
Fonction:
10
[1 -
Entrer la durée de temporisation. Temporisation/60
s
99 s]
est active pour les entrées analogiques, c'est-à-dire la
*
borne 53 ou 54, utilisées en référence ou en retour. La
fonction sélectionnée au Par. 6-01 Fonction/Tempo60
est activée si la valeur du signal de référence appliqué
à l'entrée de courant sélectionnée reste inférieure à 50
% de la valeur définie aux Par. 6-10 Ech.min.U/born.53,
Par. 6-12 Ech.min.I/born.53, Par. 6-20 Ech.min.U/born.54
ou Par. 6-22 Ech.min.I/born.54 durant un laps de
temps supérieur à celui défini au Par. 6-00 Temporisa-
tion/60.
6-01 Fonction/Tempo60
Option:
Fonction:
Sélectionner la fonction de temporisation. La
fonction définie au Par. 6-01 Fonction/Tempo60
sera activée si le signal d'entrée de la borne 53 ou
54 est inférieur de 50 % à la valeur du
Par. 6-10 Ech.min.U/born.53, Par. 6-12 Ech.min.I/
born.53, Par. 6-20 Ech.min.U/born.54 ou
Par. 6-22 Ech.min.I/born.54 pendant une durée
définie au Par. 6-00 Temporisation/60. Si plusieurs
temporisations se produisent simultanément, le
variateur de fréquence établit l'ordre suivant
entre les fonctions de temporisation :
1.
Par. 6-01 Fonction/Tempo60
2.
Par. 8-04 Contrôle Fonct.dépas.tps
La fréquence de sortie du variateur de fréquence
peut :
•
[1] être gelée sur la valeur instantanée,
•
[2] passer à l'arrêt,
•
[3] passer à la fréquence de jogging,
•
[4] passer à la fréquence max,
•
[5] passer à l'arrêt suivi d'un déclenche-
ment.
[0]
Inactif
*
Guide de programmation du variateur VLT
6-01 Fonction/Tempo60
Option:
[1]
[2]
[3]
[4]
[5]
6-02 Fonction/tempo60 mode incendie
Option:
[0]
*
[1]
[2]
[3]
[4]
®
MG.11.CA.04 - VLT
est une marque déposée Danfoss
®
HVAC
Fonction:
Gel sortie
Arrêt
Jogging
Vitesse
max.
Arrêt et
alarme
Fonction:
La fonction définie au Par. 6-01 Fonction/
Tempo60 est activée si le signal d'entrée sur les
entrées analogiques est < 50 % de la valeur du
groupe de par. 6-1* à 6-6* "Éch.min.Iborn. xx"
ou "Ech.min.U/born. xx" pendant une durée
définie au Par. 6-00 Temporisation/60.
Inactif
Gel sortie
Arrêt
Jogging
Vitesse max.
3
3
67
