Programmation
Les variables d'exploitation dont la mise en forme est différen-
te sont indiquées dans chaque écran d'état (voir ci-dessous).
Plusieurs valeurs ou mesures peuvent être reliées à chacune
des variables d'exploitation affichées. Les valeurs/mesures
affichées peuvent être définies aux Par. 0-20 Affich. ligne 1.1
petit, Par. 0-21 Affich. ligne 1.2 petit, Par. 0-22 Affich. ligne 1.3
petit, Par. 0-23 Affich. ligne 2 grand et Par. 0-24 Affich. ligne 3
grand, auxquels on peut accéder via [QUICK MENU], Q3 Régl.
fonctions, Q3-1 Régl. généraux, Q3-13 Régl. affichage.
Chaque paramètre de valeur/mesure sélectionné aux
Par. 0-20 Affich. ligne 1.1 petit à Par. 0-24 Affich. ligne 3 grand
dispose de sa propre échelle et de ses propres chiffres après
l'éventuelle virgule décimale. Plus la valeur numérique d'un
paramètre est élevée, moins il y a de chiffres après la virgule
décimale.
Ex. : affichage du courant
5,25 A ; 15,2 A 105 A.

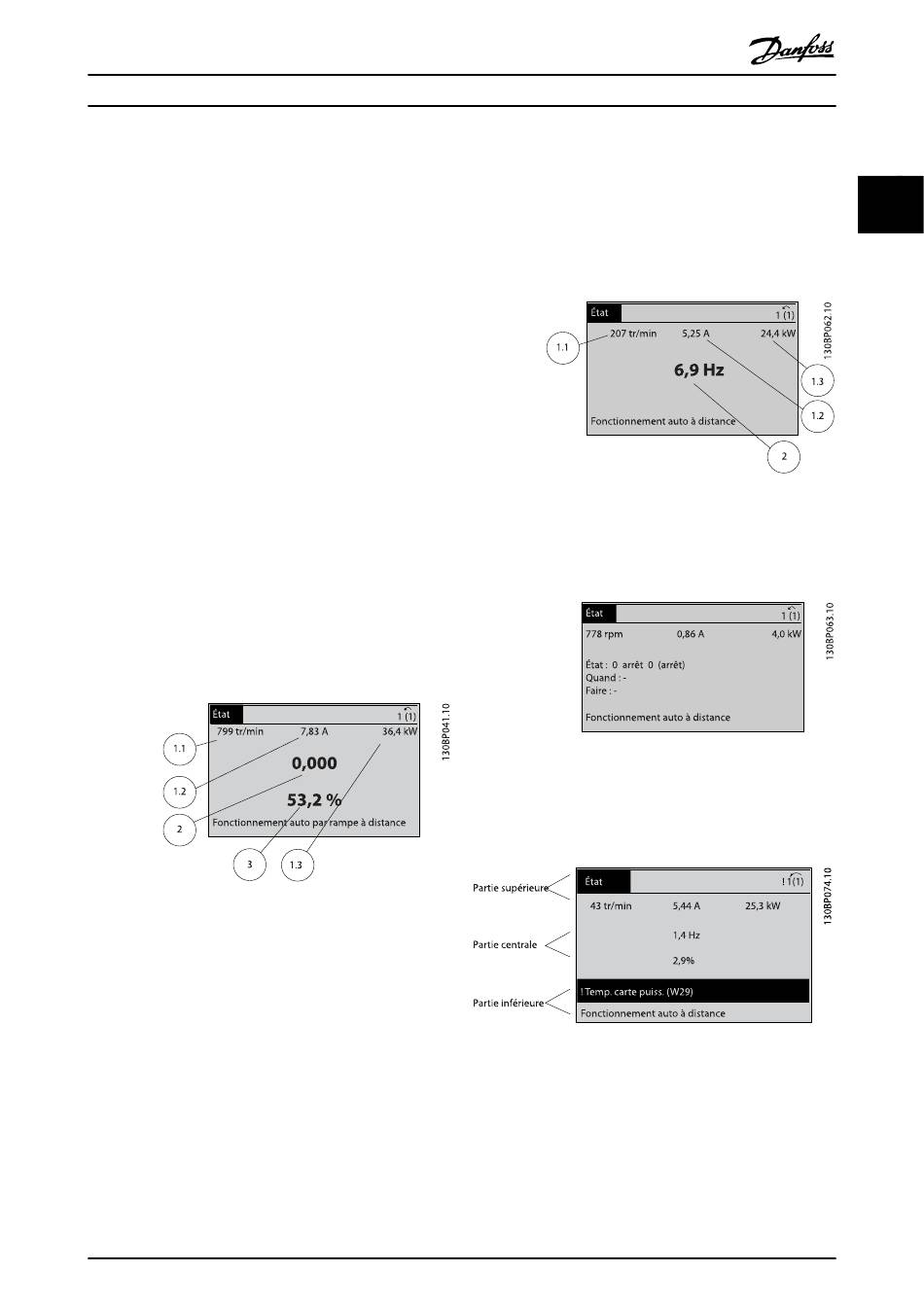

Écran d'état I :
État d'indication par défaut après démarrage ou initialisation.
Utiliser [INFO] pour obtenir des informations sur les liens de
valeur/mesure vers les variables d'exploitation affichées (1.1,
1.2, 1.3, 2 et 3).
Consulter les variables d'exploitation indiquées à l'écran dans
cette illustration. 1.1, 1.2 et 1.3 sont affichées en petite taille, 2
et 3 en taille moyenne.
Guide de programmation du variateur VLT
Écran d'état II :
Consulter les variables d'exploitation (1.1, 1.2, 1.3 et 2)
indiquées à l'écran dans cette illustration.
Dans l'exemple, vitesse, courant moteur, puissance moteur et
fréquence sont sélectionnés comme variables des première et
deuxième lignes.
1.1, 1.2 et 1.3 apparaissent en petite taille, et 2 en grande taille.
Écran d'état III :
Cet état indique l'événement et l'action du contrôleur logique
avancé. Pour plus d'informations, se reporter au paragraphe
Contrôleur logique avancé.
Réglage du contraste de l'affichage
Appuyer sur [status] et [
Appuyer sur [status] et [
®
MG.11.CA.04 - VLT
est une marque déposée Danfoss
®
HVAC
▲
] pour assombrir l'affichage.
▼
] pour éclaircir l'affichage.
2
2
