Description du paramètre
Si la condition Événement sélectionné est modifiée avant
l'expiration du retard ON ou OFF, la sortie relais n'est pas
affectée.
3.7.6 5-5* Entrée impulsions
3
3
Par. d'entrées d'impulsions servant à définir une fenêtre
adaptée à la zone de réf. des impulsions (config. mise à l'échel-
le et filtre pour entrées d'impulsions). Les bornes d'entrée 29
ou 33 agissent comme des entrées de réf. de fréq. Régler la
borne 29 (Par. 5-13 E.digit.born.29) ou la borne 33
(Par. 5-15 E.digit.born.33) sur Entrée impulsions [32]. Si la borne
29 est utilisée comme entrée, régler le Par. 5-02 Mode born.29
sur Entrée [0].
5-50 F.bas born.29
Range:
100
[0 - 110000
Hz
Hz]
*
5-51 F.haute born.29
Range:
100 Hz
[0 - 110000
*
Hz]
5-52 Val.ret./Réf.bas.born.29
Range:
0.000
[-999999.999 -
*
999999.999 ]
64
Guide de programmation du variateur VLT
Fonction:
Entrer la limite de fréquence basse corres-
pondant à la vitesse de l'arbre moteur basse
(c.-à-d. la valeur de référence basse) au

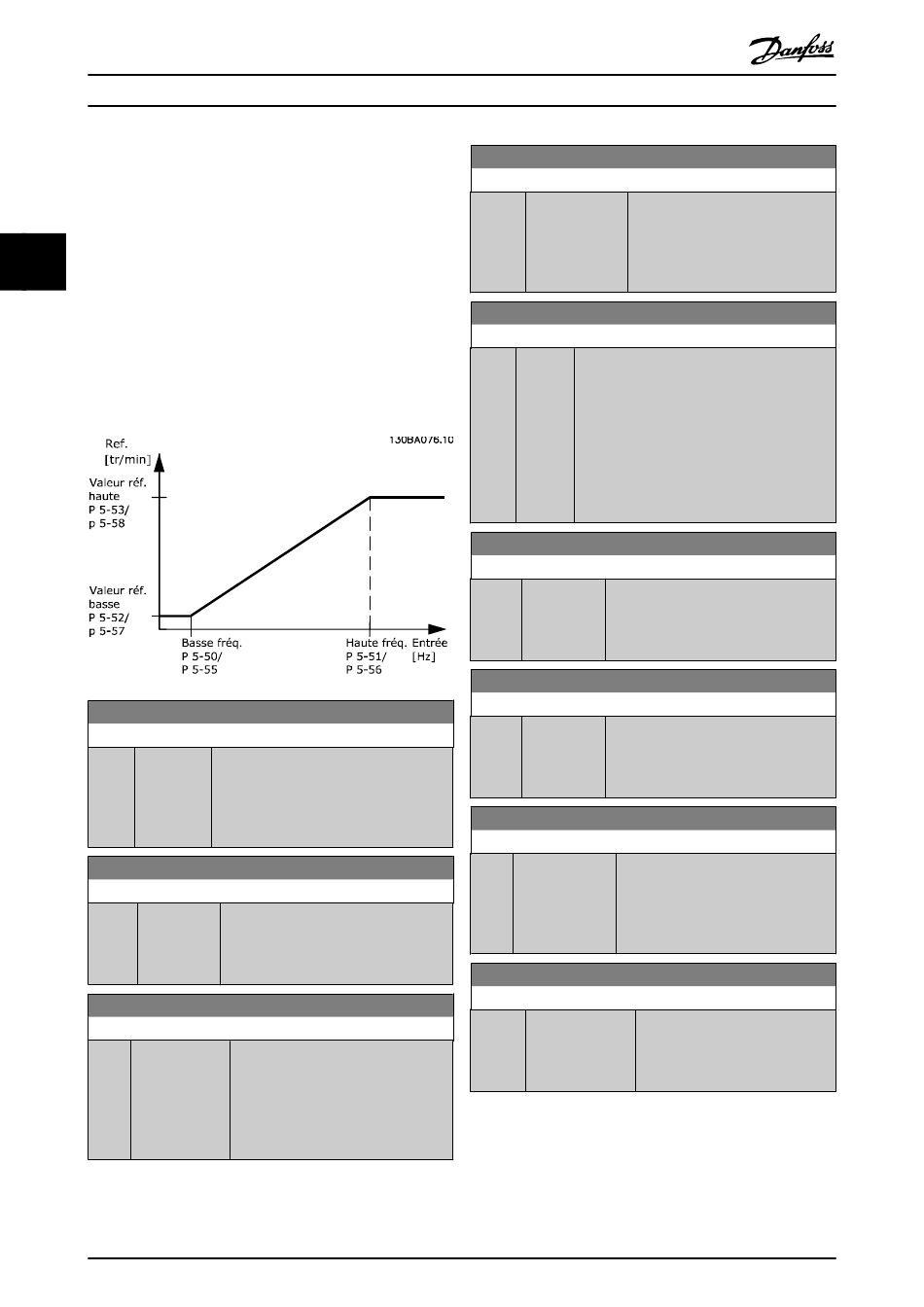

Par. 5-52 Val.ret./Réf.bas.born.29. Se reporter
au diagramme de ce chapitre.
Fonction:
Entrer la limite de fréquence haute corres-
pondant à la vitesse de l'arbre moteur
élevée (c.-à-d. la valeur de référence haute)
au Par. 5-53 Val.ret./Réf.haut.born.29.
Fonction:
Entrer la limite de la valeur de référence
basse pour la vitesse de l'arbre moteur
[tr/min]. C'est également la valeur du
signal de retour la plus basse, voir
également le Par. 5-57 Val.ret./
Réf.bas.born.33.
MG.11.CA.04 - VLT
®
5-53 Val.ret./Réf.haut.born.29
Range:
100.000
[-999999.999 -
*
999999.999 ]
5-54 Tps filtre pulses/29
Range:
Fonction:
100
[1 -
Entrer la constante du temps du filtre d'impul-
ms
1000 ms]
sions. Le filtre d'impulsions atténue les oscilla-
*
tions du signal de retour, ce qui est un avantage
lorsqu'il y a beaucoup de bruit dans le système.
Une constante de temps élevée assure une
meilleure atténuation, mais accroît également le
retard via le filtre.
Ce paramètre ne peut pas être réglé lorsque le
moteur est en marche.
5-55 F.bas born.33
Range:
100 Hz
[0 - 110000
*
Hz]
5-56 F.haute born.33
Range:
100 Hz
[0 - 110000
*
Hz]
5-57 Val.ret./Réf.bas.born.33
Range:
0.000
[-999999.999 -
*
999999.999 ]
5-58 Val.ret./Réf.haut.born.33
Range:
100.000
[-999999.999 -
*
999999.999 ]
®
est une marque déposée Danfoss
HVAC
Fonction:
Entrer la valeur de référence élevée
[tr/min] pour la vitesse de l'arbre
moteur et la valeur de signal de
retour élevée, voir également
Par. 5-58 Val.ret./Réf.haut.born.33.
Fonction:
Entrer la fréquence basse correspondant à
la vitesse de l'arbre moteur basse (c.-à-d.
la valeur de référence basse) au
Par. 5-57 Val.ret./Réf.bas.born.33.
Fonction:
Entrer la fréquence haute correspondant à
la vitesse de l'arbre moteur élevée (c.-à-d.
la valeur de référence haute) au
Par. 5-58 Val.ret./Réf.haut.born.33.
Fonction:
Entrer la valeur de référence basse [tr/
min] pour la vitesse de l'arbre moteur.
C'est également la valeur du signal de
retour basse, voir aussi le
Par. 5-52 Val.ret./Réf.bas.born.29.
Fonction:
Entrer la valeur de réf. haute [tr/min]
pour la vit. de l'arbre moteur. Voir
aussi Par. 5-53 Val.ret./Réf.haut.born.
29.
