6.4.3
Złącze RS-485
Poprzez RS-485 złącza S1 i S2 można odczytywać wszystkie informacje ze
sterownika i wykorzystywać je do komunikacji z centralami sterującymi lub
innymi urządzeniami.
•
Złącze S1
–
Poprzez to złącze można sterować maksymalnie 10 urządzeniami w
sterowaniu połączonym Master-Slave.
•
Złącze S2
–
Ciśnienie „PIS" i poziom „LIS".
–
Stany robocze pomp „PU".
–
Stan roboczy zaworu kulowego regulacyjnego (RKH1) na przewodzie
przelewowym.
–
Stan roboczy „Safe Control" (MKH1) uzupełniania wody.
–
Wartości wodomierza impulsowego „FQIRA +".
–
Wszystkie komunikaty, patrz rozdział 9.4 "Komunikaty" strona 21.
–
Wszystkie pozycje w pamięci błędów.
Do celów komunikacji między złączami są dostępne następujące akcesoria.
–
Moduły magistrali
•
Lonworks Digital
•
Lonworks
•
Profibus DP
•
Ethernet
•
Opcjonalny moduł we/wy, patrz rozdział 6.4.3 "Złącze RS-485"
strona 13.
Wskazówka!
W celu uzyskania protokołu złącza RS-485, szczegółowych informacji na
temat przyłączy oraz informacji na temat dostępnego wyposażenia,
należy skontaktować się z serwisem firmy Reflex.
6.4.3.1
Podłączenie złącza RS-485

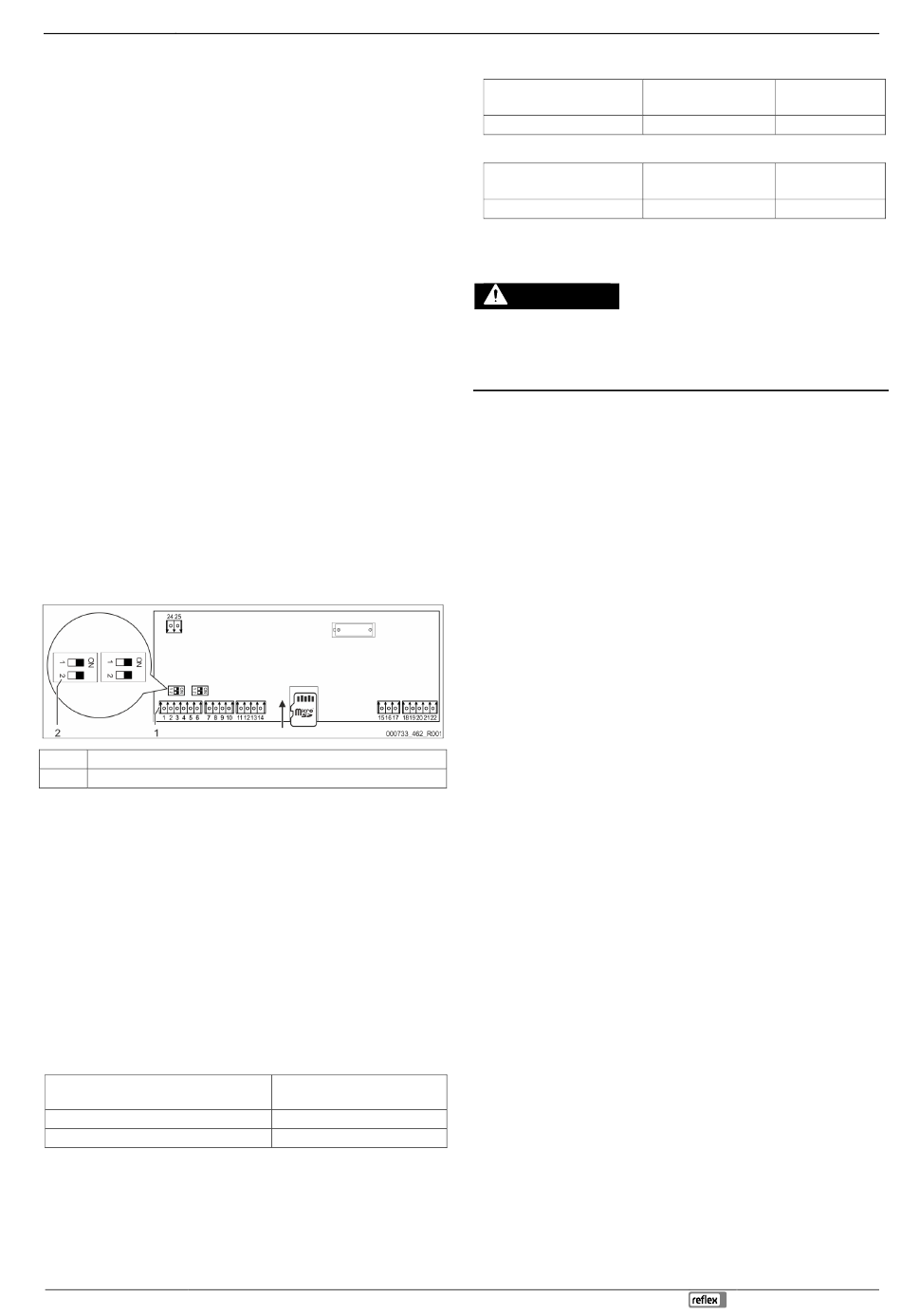

Płyta główna sterownika Control Touch.
1
Zaciski przyłączeniowe do złącza RS-485
2
Mikroprzełącznik DIP 1
Wykonać następujące czynności:
1.
Podłączyć ekranowany kabel sieci RS-485 do płyty głównej.
•
S 1
–
zacisk 1 (A+)
–
zacisk 2 (B-)
–
zacisk 3 (GND)
2.
Podłączyć z jednej strony ekranowanie kabla.
•
zacisk 18
3
Włączyć terminator na płycie głównej.
•
Mikroprzełącznik DIP 1
Wskazówka!
Uaktywnić terminator, gdy urządzenie znajduje się na początku lub
końcu sieci RS-485.
6.5
Potwierdzenie montażu i uruchomienia
Dane umieszczone na tabliczce
znamionowej:
Typ:
Numer fabryczny:
Urządzenie zostało zamontowane i uruchomione zgodnie z instrukcją obsługi.
Ustawienie sterownika jest zgodne z lokalnymi warunkami.
Wskazówka!
W razie zmiany ustawionych fabrycznie wartości urządzenia, należy ten
fakt odnotować w tabeli potwierdzenia konserwacji, patrz rozdział 10.5
"Potwierdzenie konserwacji " strona 24.
P
0
P
SV
Servimat M/L — 28.01.2021
Montaż
Miejscowość, data
Firma
Uruchomienie
Miejscowość, data
Firma
7
Pierwsze uruchomienie
OSTROŻNIE
Niebezpieczeństwo poparzenia o gorące powierzchnie
Wskutek wysokiej temperatury powierzchni w instalacjach grzewczych może
dojść do poparzeń skóry.
•
Nosić rękawice ochronne.
•
Umieścić odpowiednie komunikaty ostrzegawcze w pobliżu urządzenia.
Wskazówka!
Prawidłowy montaż i uruchomienie urządzenia potwierdzić w protokole
montażu, uruchomienia i konserwacji. Jest to warunek korzystania z
rękojmi.
–
Pierwsze uruchomienie urządzenia oraz coroczny przegląd należy
powierzyć serwisowi firmy Reflex.
7.1
Sprawdzenie warunków pierwszego uruchomienia
Urządzenie jest gotowe do pierwszego uruchomienia, jeżeli ukończono prace
opisane w rozdziale „Montaż". Uruchomienie musi przeprowadzić wykonawca
instalacji lub upoważniony specjalista. Zbiornik należy uruchomić zgodnie z
odpowiednią instrukcją instalacji. Przestrzegać następujących zasad dotyczących
pierwszego uruchomienia:
•
Wykonany montaż zespołu sterującego ze zbiornikiem podstawowym i
ewentualnie zbiorników bateryjnych.
•
Wykonane przyłącza wodne zbiorników do instalacji.
•
Zbiorniki nie są napełnione wodą.
•
Otwarte zawory do opróżniania zbiorników.
•
Urządzenie zostało podłączone do uzupełniania wody i jest gotowe do
pracy.
•
Rurociągi przyłączeniowe urządzenia zostały przed uruchomieniem
przepłukane i oczyszczone z pozostałości po spawaniu oraz zanieczyszczeń.
•
Instalacja jest napełniona wodą i odgazowana. Woda może cyrkulować w
całej instalacji.
•
Wykonano podłączenie do instalacji elektrycznej - zgodnie z
obowiązującymi przepisami krajowymi i lokalnymi.
7.2
Wyznaczanie minimalnego ciśnienia roboczego P
sterownika
Minimalne ciśnienie robocze „p
" wyznacza się w oparciu o lokalizację układu
0
stabilizacji ciśnienia. Na podstawie minimalnego ciśnienia roboczego sterownik
oblicza punkty załączania regulacyjnego zaworu kulowego RKH1 „PV" oraz pomp
„PU".
Pierwsze uruchomienie
Podpis
Podpis
dla
0
Polski — 13
