6.4.3 Gränssnitt RS-485
Via RS-485 gränssnitten S1 och S2 kan all information hämtas från styrningen
och användas för kommunikation med ledningscentraler eller andra enheter.
• Gränssnitt S1
– Högst 10 enheter kan drivas i en master/slave-sammanlänkning via
detta gränssnitt.
• Gränssnitt S2
– Tryck "PIS" och nivå "LIS".
– Driftstatusar för pumparna "PU".
– Drifttillstånd regleringskulventil (RKH1) i överströmningsledningen.
– Eftermatningens drifttillstånd "Safe Control" (MKH1).
– Värden för kontaktvattenmätaren "FQIRA +".
– Alla meddelanden, se kapitel 9.4 "Meddelanden" på sida 21.
– Alla felminnesinmatningar.
Följande tillbehör finns för kommunikation mellan gränssnitten.
– Bussmoduler
• Lonworks Digital
• Lonworks
• Profibus-DP
• Ethernet
• I/O-tillvalsmodul, se kapitel 6.4.3 "Gränssnitt RS-485" på sida 13.
 Anvisning!
Beställ vid behov protokollet för gränssnittet RS-485, detaljer om
anslutningarna samt information om tillgängliga tillbehör från Reflex
kundtjänst.
6.4.3.1 Anslutning av gränssnittet RS-485

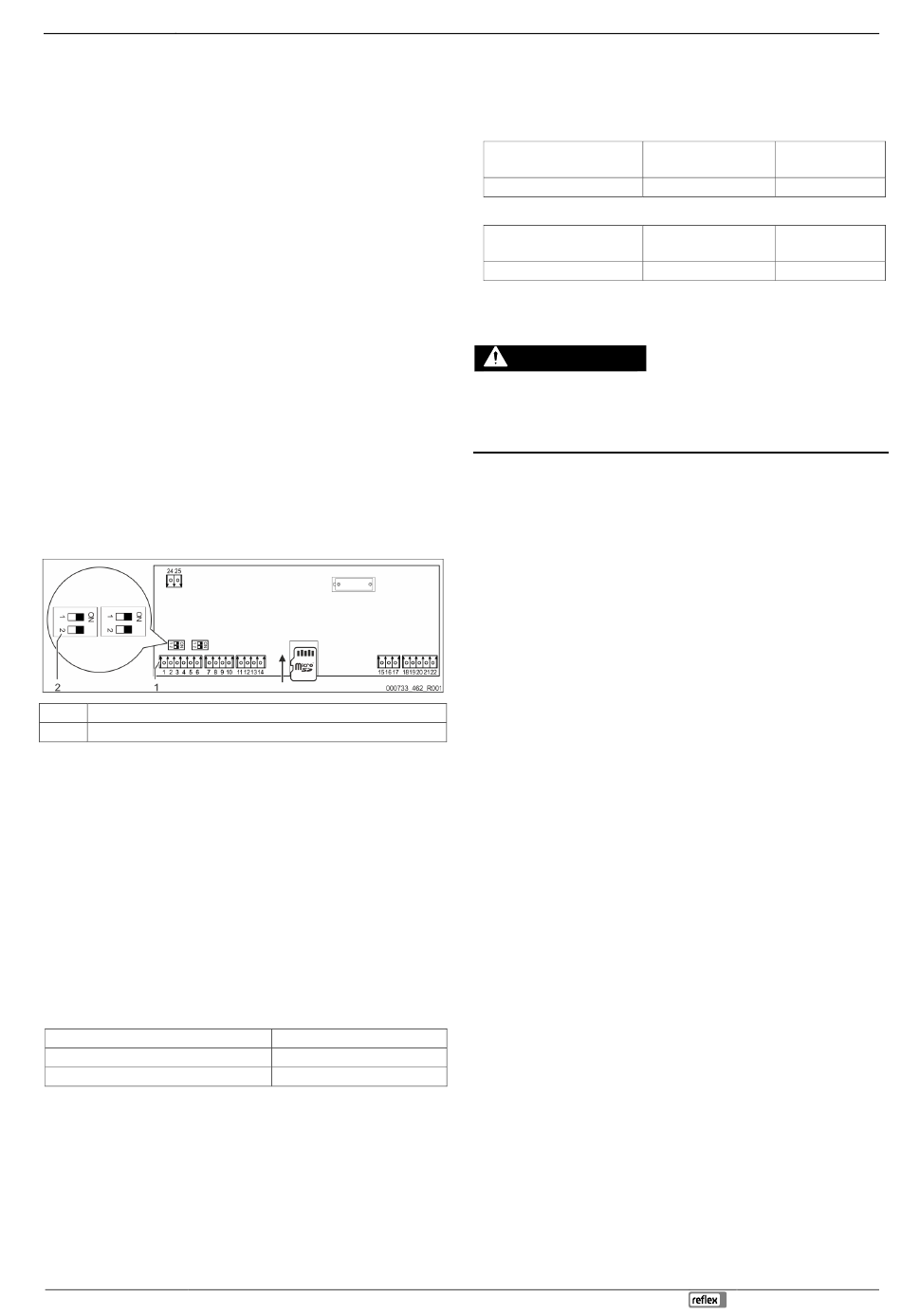

Moderkort till styrningen Control Touch.
1 Anslutningsplintar för RS-485-förbindelsen
2 DIP-kontakt 1
Gå tillväga enligt följande:
1. Anslut RS-485-förbindelsen med den skärmade kabeln till moderkortet.
• S 1
– Plint 1 (A+)
– Plint 2 (B-)
– Plint 3 (GND)
2. Anslut kabelskärmningen på ena sidan.
• Plint 18
3. Aktivera termineringsmotståndet på moderkortet.
• DIP-kontakt 1
 Anvisning!
Aktivera termineringsmotståndet om enheten står i början eller i slutet
av RS-485-nätet.
6.5

Monterings- och idrifttagningsintyg

Data enligt typskylt:
Typ:
Tillverkningsnummer:
Enheten har monterats och tagits i drift i enlighet med driftinstruktionerna.
Inställningen av styrningen motsvarar de lokala förhållandena.
P
0
P
SV
Servimat M/L — 28.01.2021
 Anvisning!
Om enhetens fabriksinställda värden ändras ska detta införas i tabellen i
serviceintyget, se kapitel 10.5 "Serviceintyg " på sida 24.
för monteringen
Ort, datum Firma
för idrifttagningen
Ort, datum Firma
7 Första idrifttagning
FÖRSIKTIGHET
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
• Använd skyddshandskar.
• Sätt upp relevanta varningsmeddelanden i närheten av enheten.
 Observera!
Bekräfta i monterings-, idrifttagnings- och serviceintyget att montering
och idrifttagning utförts fackmässigt. Det är en förutsättning för
garantianspråk.
– Låt Reflex kundtjänst genomföra den första idrifttagningen och
den årliga servicen.
7.1 Kontroll av förutsättningarna för idrifttagning
Enheten är klar för första idrifttagning när de arbeten som beskrivs i kapitlet
Montering har fullbordats. Idrifttagningen måste utföras av den som tillverkat
anläggningen eller en sakkunnig som fått uppdraget. Beredaren ska tas i drift
enligt motsvarande installationsinstruktion. Iaktta följande anvisningar gällande
första idrifttagning:
• Montering av styrenheten med baskärlet samt i förekommande fall
efterkärlen har utförts.
• Anslutningarna av kärlen på vattensidan till anläggningssystemet har
upprättats.
• Kärlen är inte fyllda med vatten.
• Ventilerna för tömning av kärlen är öppna.
• Enhetens anslutning på vattensidan till eftermatningen har upprättats och
är driftklar.
• Enhetens anslutningsrörledningar är genomspolade före idrifttagningen
och befriade från svetsrester och smuts.
• Anläggningens system är fyllt med vatten och avluftat från gaser, så att en
cirkulation genom hela systemet är säkerställd.
• Elanslutningen är upprättad enligt gällande nationella och lokala
bestämmelser.
7.2 Bestämma lägsta drifttryck P
Det lägsta drifttrycket "p " bestäms via tryckhållningens position. I styrningen
0
beräknas utifrån det lägsta drifttrycket kopplingspunkterna för
regleringskulventilen RKH1 "PV" och pumparna "PU".
Första idrifttagning
Underskrift
Underskrift
för styrningen
0
Svenska — 13
