Montage
1 Équipement supplémentaire en option, voir le chapitre 4.6
"Équipement supplémentaire en option" à la page 6
2 Générateur de chaleur
3 Servimat
4 Kit de raccordement de la cuve de base
5 Cuve de base
6 Couplage rapide Reflex R 1 x 1
7 Cuve en aval
EC Conduite de dégazage
• Eau riche en gaz en provenance de l'installation
• Eau dégazée vers l'installation
LIS Mesure du niveau
WC Conduite de réalimentation
MAG Vase d'expansion de pression
Installez un vase d'expansion de pression à membrane MAG ≥ 140 litres (par ex.
Reflex N). Il sert à réduire la fréquence de commutation et peut simultanément
être utilisé comme protection individuelle par fusibles du générateur de chaleur.
Le réglage p0 du vase d'expansion de pression à membrane MAG devrait être
identique au réglage p0 de la commande. Pour les installations de chauffage, le
montage de robinetteries d'arrêt entre l'appareil et le générateur de chaleur est
nécessaire selon DIN / EN 12828. Dans le cas contraire, monter des arrêts
sécurisés.

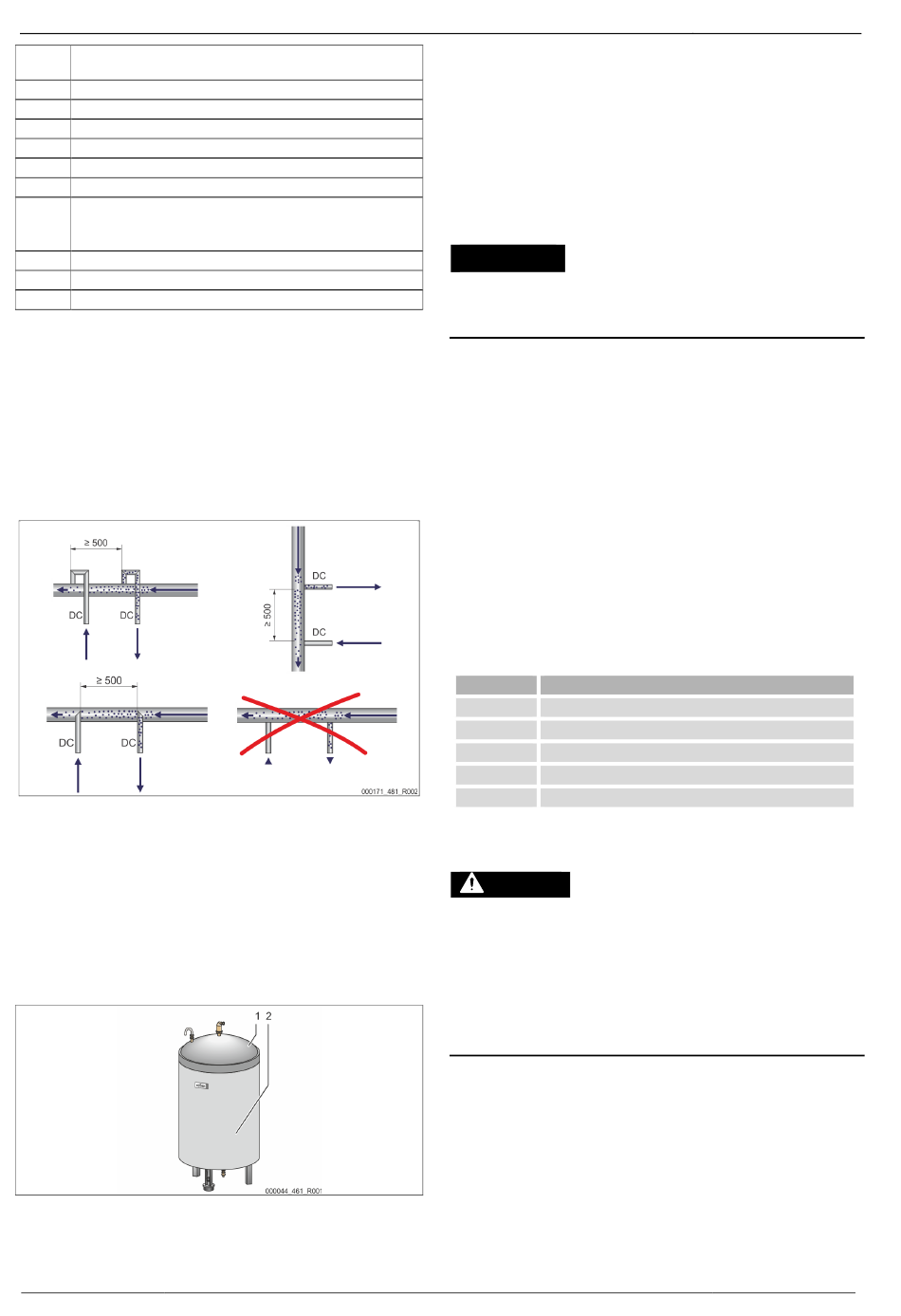

Détails de l'intégration de la conduite de dégazage « DC »
Réalisez le raccordement des conduites de dégazage « DC » conformément au
schéma suivant.
• Évitez la pénétration d'impuretés grossières et ainsi une surcharge du
collecteur d'impuretés « ST » de l'appareil.
• Raccordez la conduite de dégazage pour l'eau riche en gaz en amont de la
conduite de dégazage pour l'eau dégazée dans le sens d'écoulement de
l'installation.
La température de l'eau doit être comprise dans la plage 0 °C et 70 °C.
•
Préférez par conséquent le côté reflux du système pour les installations de
chauffage. La plage de température admissible pour le dégazage est ainsi
garantie.
6.3.5

Montage de l'isolation thermique

Posez l'isolation thermique (2) disponible en option autour de la cuve de base (1)
puis fermez l'isolation thermique avec la fermeture à glissière.
10 — Français
 Remarque !
Isolez la cuve de base sur les installations de chauffage et les conduites
d'expansion « EC •» contre une perte de chaleur.
– Pour le couvercle de la cuve de base ainsi que la cuve en aval, une
isolation thermique n'est pas requise.
 Remarque !
En cas de formation d'eau de condensation, montez une isolation
thermique côté client.
6.3.6

Montage de la mesure de niveau

ATTENTION
Dommages du dynamomètre en cas de montage incorrect
Dommages, dysfonctionnements et mesures erronées du dynamomètre pour la
mesure de niveau « LIS » en cas de montage incorrect.
• Respectez les remarques pour le montage du dynamomètre.
La mesure du niveau « LIS » fonctionne avec un dynamomètre. Montez-le lorsque
la cuve de base se trouve dans sa position définitive, voir le chapitre 6.3.4
"Installation des cuves" à la page 9. Observez les remarques suivantes :
• Retirez la protection de transport (bois équarri) sur le pied du réservoir de
la cuve de base.
• Remplacez la protection de transport par le dynamomètre.
– Fixez le dynamomètre pour une taille de cuve à partir de 1 000 l (Ø
1 000 mm) avec les vis fournies sur le pied du réservoir de la cuve.
• Évitez les impacts du dynamomètre, par ex. en cas d'alignement ultérieur
de la cuve.
• Raccordez la cuve de base et la première cuve en aval avec des flexibles de
raccordement.
– Employez les kits de raccordement fournis, voir le chapitre 6.3.4
"Installation des cuves" à la page 9.
• Effectuez une mise à zéro du niveau de remplissage lorsque la cuve de base
est alignée et complètement purgée, voir le chapitre 9.3.1 "Menu client" à
la page 18.
Valeurs de référence pour les mesures de niveau :
Cuve de base
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
6.4 Raccordement électrique
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des composants
conducteurs de courant.
• S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
• S'assurer que l'installation ne peut pas être remise en marche par d'autres
personnes.
• Les travaux de montage sur le raccordement électrique de l'appareil sont
strictement réservés à un électricien qualifié et doivent être réalisés
conformément aux règles électrotechniques.
Servimat M/L — 28.01.2021
Plage de mesure
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
