Popis prístrojov
3.5 Neprípustné prevádzkové podmienky
Prístroj nie je vhodný pre nasledujúce podmienky:
• Pre vonkajšie použitie.
• Pre použitie s minerálnymi olejmi.
• Pre použitie s horľavými médiami.
• Pre použitie s destilovanou vodou.
 Upozornenie!
Zmeny na hydraulickom zariadení alebo zásahy do zapojenia sú
neprípustné.
3.6 Zvyšné riziká
Tento prístroj je vyrobený podľa aktuálneho stavu techniky. Napriek tomu sa
nedajú zvyšné riziká nikdy vylúčiť.
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
• Noste ochranné rukavice.
• Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo údržbárskych
prácach k popáleninám a poraneniam, keď horúca voda alebo horúca para pod
tlakom náhle uniká.
• Zaistite odbornú montáž, demontáž alebo údržbárske práce.
• Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
POZOR
Nebezpečenstvo poranenia v dôsledku vysokej hmotnosti prístroja
V dôsledku hmotnosti prístroja existuje nebezpečenstvo telesných škôd a úrazov.
• Pracujte poprípade pri montáži alebo demontáži s druhou osobou.
POZOR
Nebezpečenstvo poranenia pri kontakte s vodou s obsahom glykolu
V systémoch zariadení pre chladiace okruhy to môže viesť pri kontakte s vodou s
obsahom glykolu k podráždeniam kože a očí.
• Noste osobnú ochrannú výstroj (napríklad ochranný odev, ochranné
rukavice a ochranné okuliare).
4 Popis prístrojov
4.1

Popis

Servimat je čerpadlami riadená stanica udržiavania tlaku, odplyňovania a
dopĺňania pre vykurovacie systémy a chladiace systémy. V podstate pozostáva
Servimat z jednej riadiacej jednotky s čerpadlom, vákuového rozprašovacieho
potrubia a minimálne jednej expanznej nádoby. Membrána v expanznej nádobe
ju delí na priestor vzduchu a priestor vody. Tak sa zabráni prieniku
atmosférického kyslíka do expanznej nádoby.
4 — Slovensky

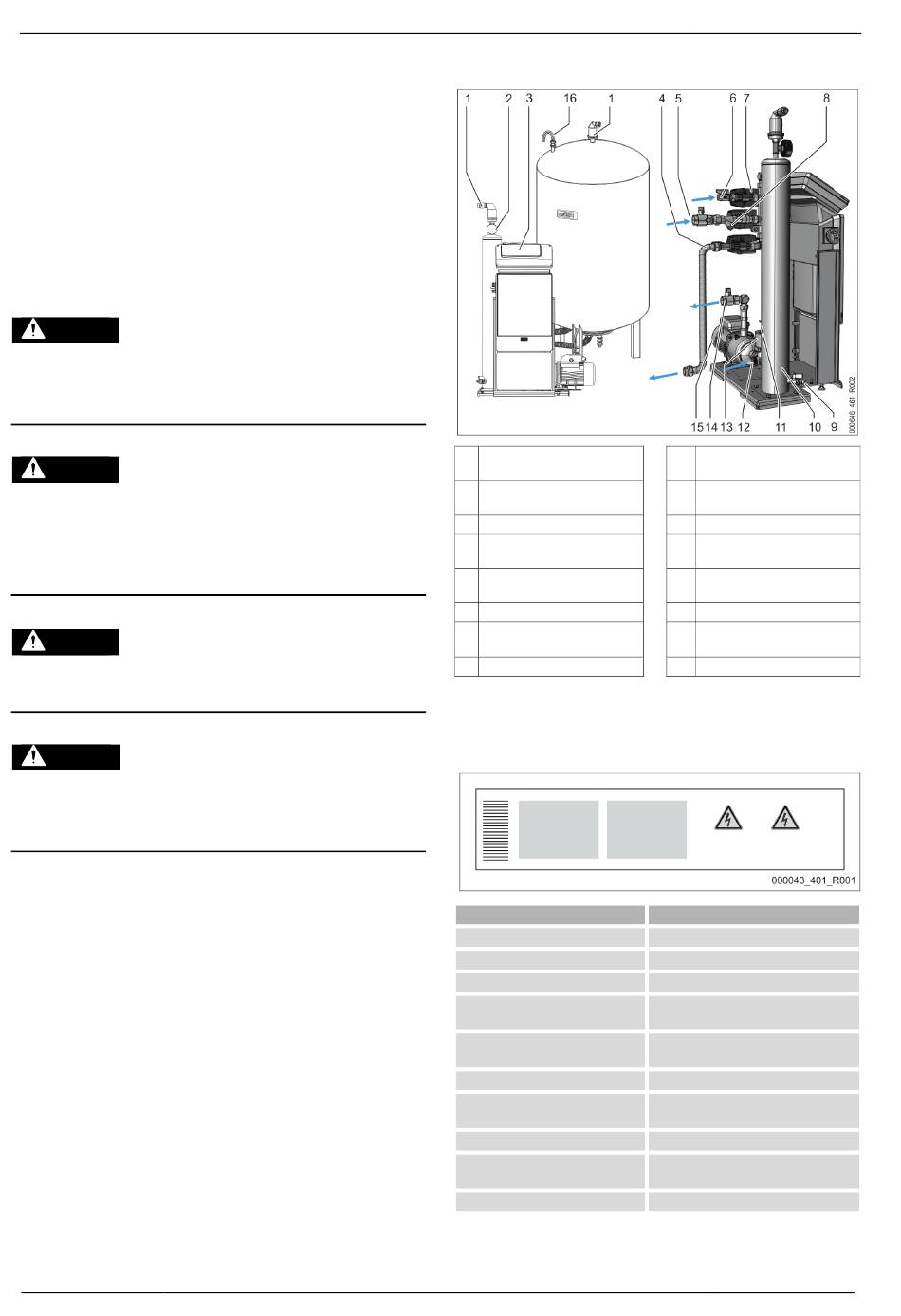

4.2 Prehľadné zobrazenie
1 Odplyňovací ventil „DV"
2 Vákuometer „PI"
3 Control Touch Riadenie
4 Vstup k tlakovej expanznej
nádobe
5 Vstup vody bohatej na obsah
plynu
6 Prípojka dopĺňania
7 2-cestný guľový kohút motora
(celkom 3x)
8 Zachytávač nečistôt „ST"
4.3 Identifikácia
Na typovom štítku nájdete údaje k výrobcovi, roku výroby, výrobnému číslu, ako
aj technickým údajom.
Zápis na typovom štítku
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve factory -
aline
at site
Servimat M/L — 28.01.2021
9 Plniaci a vyprázdňovací kohúť
"FD"
10 Vákuové rozprašovacie
potrubie „VT"
11 Spínač nedostatku vody
12 Prípojka tlakovej expanznej
nádoby
13 3-cestný guľový kohút motora
14 Výstup pre odplynenú vodu
15 Horizontálne čerpadlo „PU"
16 Oblúk na vyrovnanie tlaku „VE"
Význam
Označenie prístrojov
Sériové číslo
Minimálny / Maximálny prípustný tlak
Maximálna trvalá prevádzková teplota
Minimálna / maximálna prípustná
teplota / prívodná teplota TS
Rok výroby
Z výroby nastavený minimálny
prevádzkový tlak
Nastavený minimálny prevádzkový tlak
Z výroby nastavený reakčný tlak
poistného ventilu
Nastavený reakčný tlak poistného ventilu
