Asennus
HUOMIO
Kuumista pinnoista aiheutuva palovammojen vaara
Lämmityslaitteistoissa pintalämpötilojen liiallinen kuumeneminen voi johtaa
ihon palamiseen.
• Käytä suojakäsineitä.
• Kiinnitä laitteen läheisyyteen varoituksia.
HUOMIO
Putoamisista tai tönäisyistä johtuva loukkaantumisvaara
Putoamisesta tai koneenosiin törmäämisestä asennuksen aikana voi aiheutua
ruhjevammoja.
• Käytä henkilökohtaisia suojavälineitä (suojakypärää, suojavaatteita,
suojakäsineitä, turvakenkiä).
 Ohje!
Vahvista asennuksen ja käyttöönoton asianmukaisuus asennus-,
käyttöönotto- ja huoltotodistukseen. Tämä on takuukorvausten
edellytys.
– Antakaa laitteen ensimmäinen käyttöönotto ja vuosihuolto
Reflexin asiakaspalvelun tehtäviksi.
6.1

Toimituskunnon tarkistaminen

Laite tarkistetaan ja pakataan huolellisesti ennen toimitusta tehtaalta.
Kuljetuksen aikana voi kuitenkin syntyä vaurioita.
Toimi seuraavasti:
1. Tarkista lähetyksen saavuttua:
• ettei siitä puutu mitään
• eikä tuote ole vaurioitunut kuljetuksen aikana.
2. Dokumentoi vauriot.
3. Ota yhteyttä huolitsijaan ja tee reklamaatio vahingoista.
6.2

Valmistelut

Toimitetun laitteen tila:
• Tarkista, että kaikki laitteen ruuviliitännät ovat tukevasti kiinni. Kiristä
ruuveja tarvittaessa.
Laitteen asennuksen valmistelu:
• Asiattomilta pääsy kielletty.
• Jäätymätön, hyvin tuuletettu tila.
– Tilan lämpötila 0 °C - 45 °C (32 °F - 113 °F).
• Tasainen, kantava lattia.
– Varmista lattian riittävä kantavuus säiliöiden täytön yhteydessä.
– Varmista, että ohjausyksikkö ja säiliöt asetetaan samalle tasolle.
• Täyttö- ja vedenpoistomahdollisuus.
– Aseta käyttöön standardien DIN 1988 - 100 ja En 1717 mukainen
DN 15 -täyttöliitäntä.
– Aseta käyttöön valinnainen kylmän veden sekoitin.
– Valmistele valumisaukko tyhjennysvettä varten.
• Sähköliitäntä 230 V~, 50/60 Hz, 16 A:n FI-suojakatkaisin kytkettynä eteen:
Laukaisuvirta 0,03 A.
• Käytä ainoastaan hyväksyttyjä kuljetus- ja nostovälineitä.
– Kiinnityskohdat säiliöihin toimivat ainoastaan asennuksen
apuvälineinä.
 Huomautus!
Noudata Reflexin suunnitteluohjetta.
– Huomioi suunnittelun yhteydessä, että laitteen työalue
paineenpidon työalueella on alkupaineen "pa" ja loppupaineen
"pe" välillä.
6.3

Suorittaminen

HUOMIO
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa voivat
kohdistaa laitteeseen lisäkuormitusta.
• Varmista, että laitteesta järjestelmään menevät putkistot asennetaan
jännitteettömässä ja värähtelemättömässä tilassa.
• Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
8 — Suomi
Asennuksen yhteydessä on suoritettava seuraavat tehtävät:
• Aseta laite sopivaan paikkaan.
• Täydennä sitä perussäiliöllä ja valinnaisesti lisäsäiliöllä.
• Tee ohjausyksikön vesipuolen liitännät laitokseen.
• Tee kytkentäkaavion mukaiset liitännät.
• Liitä valinnaiset lisäsäiliöt vesipuolelta toisiinsa ja perussäiliöön.
 Ohje!
Huomioi asennuksen yhteydessä kalusteiden käyttö sekä liitäntäputkien
paikalletuontimahdollisuudet.

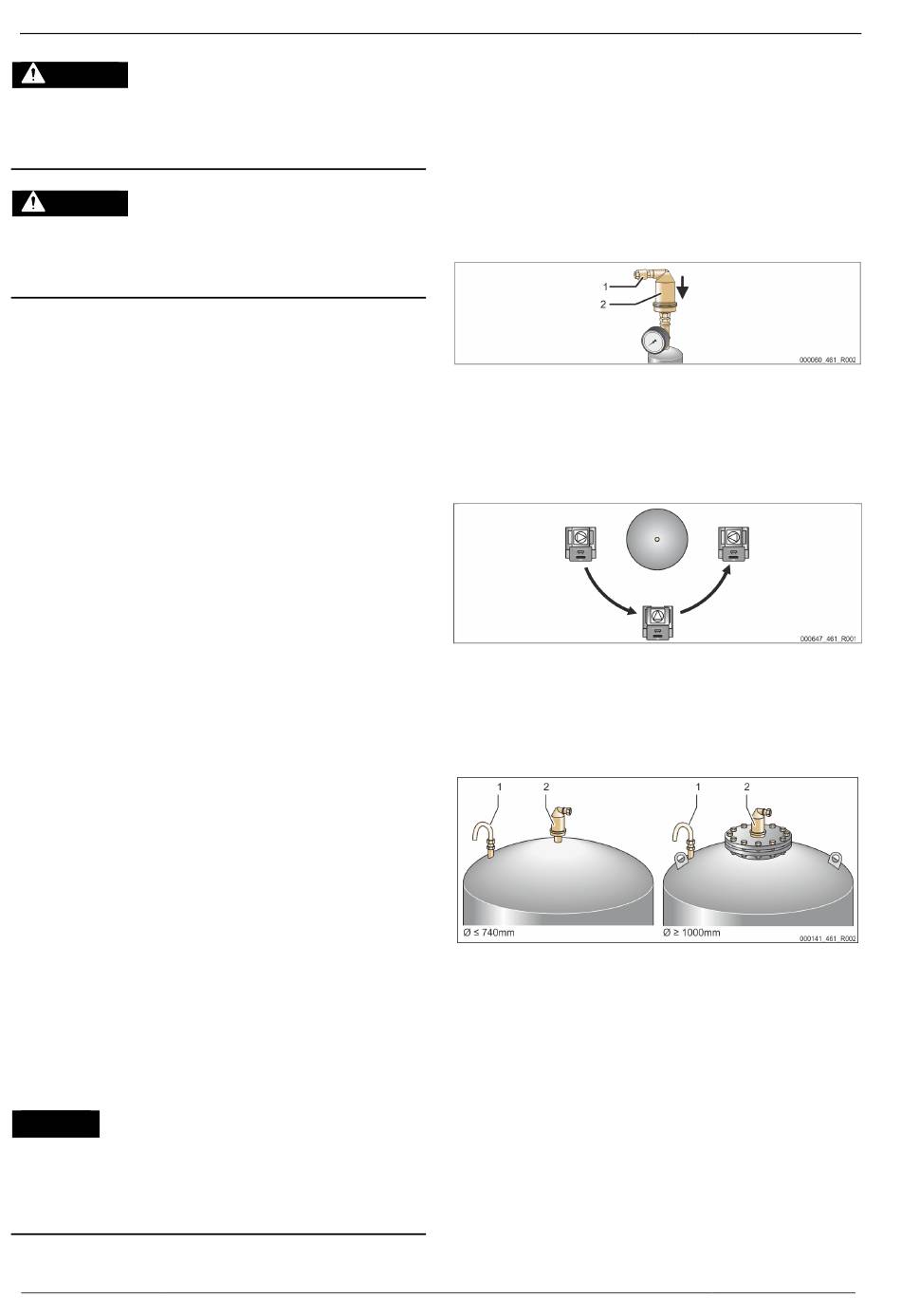

6.3.1 Tyhjiösuihkutusputken asennusosien asennus
Asenna kaasunpoistoventtiili "DV" esiasennetun takaiskuventtiilin kanssa
tyhjiösuihkuputkeen "VT".
Ihanteelliseen toimintavarmuuteen suositellaan kuitutiivistenauhaa (PTFE) tai
kierretiivistelankaa (pölyamidia ww. PTFE) tiivistevälineenä.
Tarkista, että laitteen ruuviliitännät ovat tukevasti kiinni.
6.3.2

Paikoitus

Määritä ohjausyksikön ja perussäiliön sijainti:
• Servimat:
Ohjausyksikön voi asentaa kummallekin puolelle perussäiliön viereen tai
eteen. Ohjausyksikön etäisyys perussäiliöstä määräytyy toimitukseen
sisältyvän liitäntäsarjan pituuden mukaan.
6.3.3 Säiliöihin liittyvien osien asentaminen
Toisiinsa liitettävät osat on pakattu foliopussiin ja kiinnitetty säiliöiden jalustaan.
• Paineentasauskaari (1).
• Reflex Exvoid ja eteen kytketty takaiskuventtiili (2)
• Painemittari "LIS"
Toisiinsa liitettäville osille on suoritettava seuraavat asennustehtävät:
1. Asenna Reflex Exvoid (2) laitteen liitäntään.
Ihanteelliseen toimintavarmuuteen suositellaan kuitutiivistenauhaa (PTFE)
tai kierretiivistelankaa (pölyamidia ww. PTFE) tiivistevälineenä.
2. Irrota suojus kaasunpoistoventtiilistä.
3. Asenna säiliöihin tasauskaari (1) tulo- ja poistoilmalle
kiristysrengasruuviliitännän avulla.
 Huomautus!
Asenna painemittari "LIS" vasta perussäiliön lopullisen asennuksen
jälkeen, Katso luku 6.3.6 "Tason mittauksen asennus" sivulla 10.
 Huomautus!
Älä sulje tulo- ja poistoilmaa, jos haluat laitteiston toimivan
moitteettomasti.
Servimat M/L — 28.01.2021
