Montering
6 Reflex snabbkoppling R 1 x 1
7 Efterkärl
EC Avgasningsledning
• Gasrikt vatten från anläggningen
• Avgasat vatten till anläggningen
LIS Nivåmätning
WC Eftermatningsledning
MAG Tryckexpansionskärl
Installera ett membran-tryckexpansionskärl MAG ≥ 140 liter (t.ex. Reflex N). Dess
funktion är att reducera kopplingsfrekvensen och kan samtidigt användas som
enskild säkring av värmegeneratorn. Membrantryckexpansionskärlet MAG:s p0-
inställning bör vara identisk med styrningens p0-inställning. För
värmeanläggningar krävs enligt DIN/EN 12828 att spärrarmaturer monteras
mellan enheten och värmegeneratorn. För övrigt behöver inga säkrade
spärranordningar monteras.

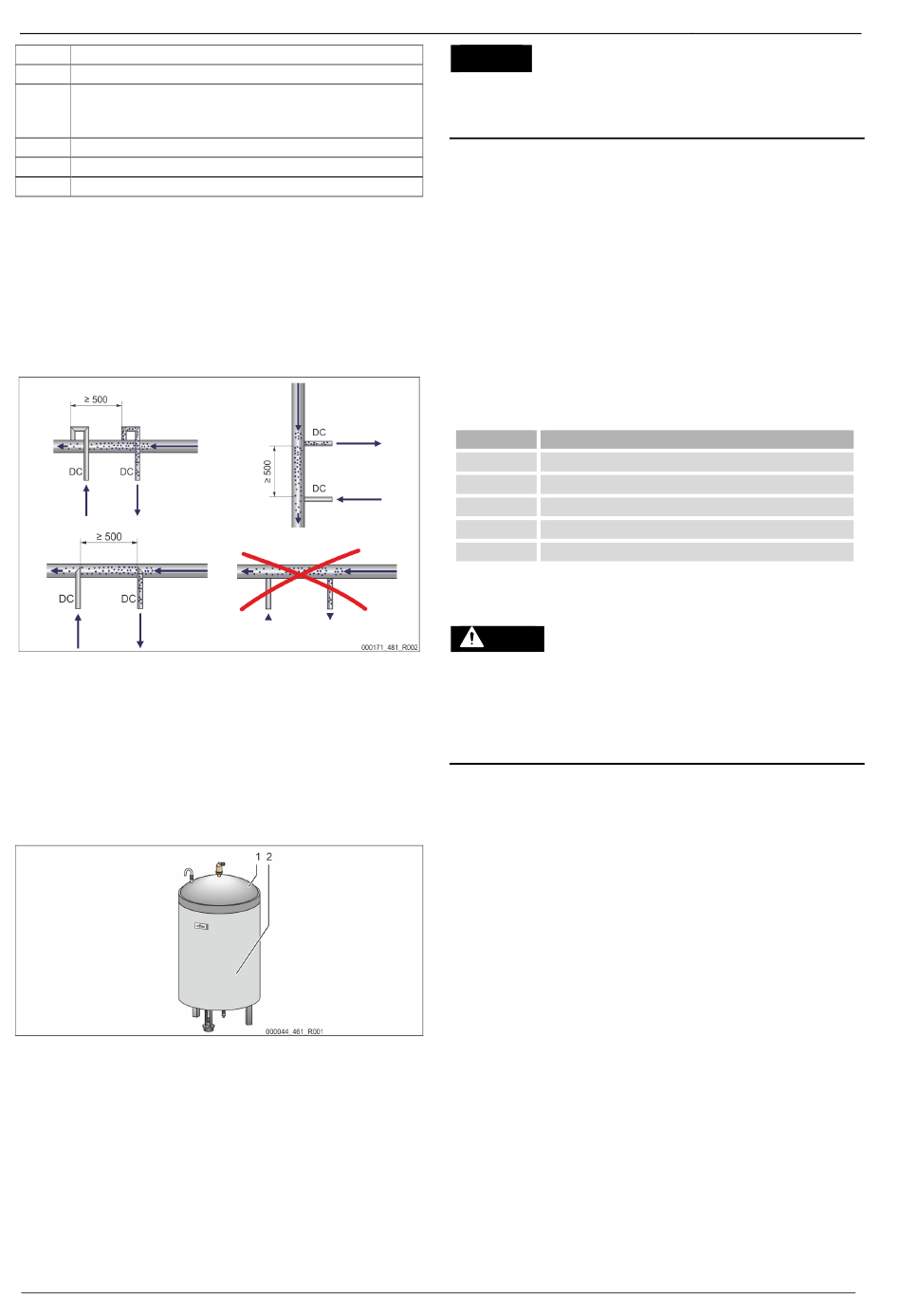

Detalj anslutning avgasningsledning "DC"
Genomför anslutningen av avgasningsledningen "DC" enligt följande schema.
• Undvik att grov smuts tränger in och överbelastar enhetens smutsfälla
"ST".
• Anslut avgasningsledningen för det gasrika vattnet före
avgasningsledningen för det gasfattiga vattnet i anläggningens
flödesriktning.
Vattentemperaturen måste ligga i området 0 °C – 70 °C. Använd därför
•
helst returledningssidan för värmeanläggningar. Därigenom garanteras
tillåtet temperaturområde för avgasningen.
6.3.5 Montering av värmeisoleringen
Lägg tillvalsisoleringen (2) kring baskärlet (1) och förslut isoleringen med
dragkedjan.
 Anvisning!
Isolera för värmeanläggningar baskärlet och expansionsledningarna
"EC" mot värmeförlust.
– För baskärlets lock samt efterkärlet krävs ingen isolering.
 Anvisning!
Montera en väremisolering på platsen om kondensvatten bildas.
6.3.6 Montering av nivåmätningen
10 — Svenska
SE UPP
Skada på tryckmätdosan p.g.a. felaktig montering
Skador, funktionsfel och felmätningar av tryckmätdosan för nivåmätningen "LIS"
på grund av felaktig montering.
• Iaktta anvisningarna för montering av tryckmätdosan.
Nivåmätningen "LIS" arbetar med en tryckmätdosa. Montera denna då baskärlet
står i sin slutgiltiga position, se kapitel 6.3.4 "Uppställning av kärlen" på sida 9.
Iaktta följande anvisningar:
• Ta bort transportsäkringen (fyrkantträ) från behållarfoten till baskärlet.
• Byt ut transportsäkringen mot tryckmätdosan.
– Sätt fast tryckmätdosan vid en kärlstorlek från 1000 l (Ø 1000 mm)
med de medlevererade skruvarna på baskärlets behållarfot.
• Undvik stötartade belastningar på tryckmätdosan, t.ex. genom
efterjustering av kärlet.
• Anslut baskärlet och det första efterkärlet med flexibla anslutningsslangar.
– Använd den medföljande anslutningssatsen, se kapitel 6.3.4
"Uppställning av kärlen" på sida 9.
• Genomför en nolljustering då baskärlet är justerat och fullständigt tömt, se
kapitel 9.3.1 "Kundmeny" på sida 18.
Riktvärden för nivåmätningarna:
Baskärl
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
6.4

Elanslutning

FARA
Livsfarliga skador genom elektrisk stöt.
Livsfarliga skador vid kontakt med strömförande delar.
• Kontrollera att anläggningen som enheten monteras i är kopplad
spänningslös.
• Kontrollera att anläggningen inte kan återinkopplas av andra personer.
• Kontrollera att monteringsarbeten på enhetens elanslutning endast utförs
av behörig elektriker och enligt elektrotekniska föreskrifter.
Servimat M/L — 28.01.2021
Mätområde
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
