Montáž
1 Volitelné doplňkové vybavení viz kapitola 4.6 "Volitelné zvláštní
vybavení" na stránce 6.
2 Zdroj tepla
3 Servimat
4 Sada přípojek základní nádoby
5 Základní nádoba
6 Rychlospojka Reflex R 1 x 1
7 Přídavná nádoba
EC Odplyňovací vedení
• voda s plynem od zařízení
• odplyněná voda k zařízení
LIS Měření hladiny
WC Napájecí vedení
MAG Tlaková expanzní nádoba
Nainstalujte membránovou tlakovou expanzní nádobu MAG ≥ 140 litrů (např.
Reflex N). Slouží ke snížení četnosti spínání a může být současně použita k
individuálnímu zajištění tepelného generátoru. Nastavení p0 tlakové expanzní
nádoby s membránou MAG by mělo být identické s nastavením p0 řízení. U
topných zařízení je dle DIN / EN 12828 nutná montáž uzavíracích armatur mezi
přístrojem a tepelným generátorem. Jinak je nutno namontovat zajištěné
uzávěry.

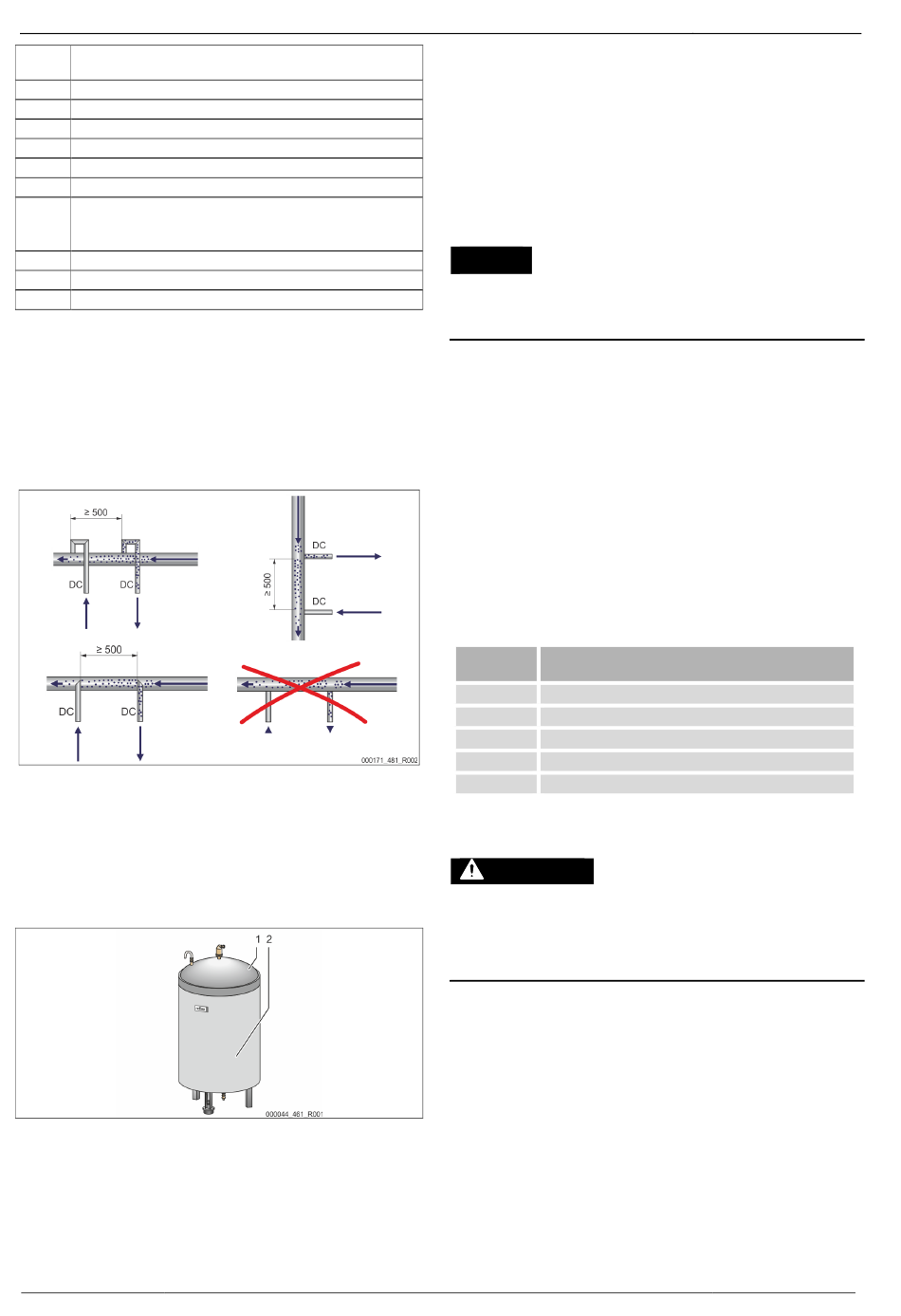

Detail napojení odplyňovacího vedení „DC"
Připojení odplyňovacích vedení „DC" proveďte dle následujícího schéma.
• Vyhněte se vniknutí hrubých nečistot a tím přetížení lapače nečistot „ST"
od přístroje.
• Zavřete odplyňovací vedení pro vodu bohatou na plyn před odplyňovacím
vedením pro vodu chudou na plyn ve směru proudu zařízení.
• Teplota vody musí být 0 °C- 70 °C. Upřednostněte proto u topných zařízení
zadní stranu. Tak je zaručen přípustný rozsah teplot pro odplyňování.
6.3.5 Montáž tepelné izolace
Položte alternativní tepelnou izolaci (2) kolem základní nádoby (1) a zavřete
tepelnou izolaci zipem.
10 — Česky
 Důležité upozornění!
Izolujte u topných zařízení základní nádobu a expanzní kabely „EC" proti
ztrátě tepla.
– Pro víko základní nádoby a další nádoby není potřeba tepelná
izolace.
 Důležité upozornění!
Namontujte zákazníkem poskytnutou tepelnou izolaci v případě tvoření
kondenzátu.
6.3.6 Montáž měření hladiny
POZOR
Poškození tlakoměrné krabice v důsledku neodborné montáže
Poškození, chybné funkce a chybná měření tlakoměrné krabice pro měření
hladiny „LIS" způsobená neodbornou montáží.
• Dodržujte pokyny k montáži tlakoměrné krabice.
Měření hladiny „LIS" pracuje s tlakoměrnou krabicí. Namontujte ji, pokud je
základní nádoba v konečné pozici, viz kapitola 6.3.4 "Instalace nádob" na
stránce 9. Respektujte následující pokyny:
• Odstraňte přepravní pojistku (čtyřhran) z patky základní nádoby.
• Nahraďte přepravní pojistku tlakoměrnou krabicí.
– Upevněte tlakoměrnou krabici od velikosti nádoby 1000 l (Ø 1000
mm) dodanými šrouby k patce základní nádoby.
• Vyhněte se rázovým zatížením tlakoměrné krabice např. dodatečným
vyrovnáváním nádoby.
• Připojte základní nádobu a popř. první další nádobu flexibilními
připojovacími kabely.
– Použijte dodanou sadu přípojek, viz kapitola 6.3.4 "Instalace nádob"
na stránce 9.
• Proveďte vynulování stavu hladiny, když je základní nádoba vyrovnána a
zcela vypuštěna, viz kapitola 9.3.1 "Zákaznické menu" na stránce 18.
Směrné hodnoty pro měření hladiny:
Základní
nádoba
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
6.4 Elektrické připojení
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zasažením elektrickým proudem.
Při kontaktu s díly vedoucími proud dochází k životu nebezpečným poraněním.
• Ujistěte se, že zařízení, ve kterém je přístroj namontován, je bez napětí.
• Ujistěte se, že zařízení nemůže být opět zapnuto jinými osobami.
• Ujistěte se, že montážní práce na elektrickém připojení přístroje provádí
jen kvalifikovaní elektrikáři a dle elektrotechnických pravidel.
Servimat M/L — 28.01.2021
Rozsah měření
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
