Montering
FÖRSIKTIGHET
Risk för kroppsskador på grund av fall eller stötar
Blåmärken från fall eller stötar mot anläggningens delar under monteringen.
• Använd personlig skyddsutrustning (skyddshjälm, skyddsklädsel,
skyddshandskar, skyddsskor).
 Observera!
Bekräfta i monterings-, idrifttagnings- och serviceintyget att montering
och idrifttagning utförts fackmässigt. Det är en förutsättning för
garantianspråk.
– Låt Reflex kundtjänst genomföra den första idrifttagningen och
den årliga servicen.
6.1

Kontroll av leveransens skick

Enheten kontrolleras och förpackas noggrant före leverans. Det kan inte
uteslutas att skador uppstår under transporten.
Gå tillväga enligt följande:
1. Kontrollera leveransen vid leveranstillfället
• med avseende på fullständighet.
• med avseende på eventuella transportskador.
2. Dokumentera skadorna.
3. Kontakta speditören för att reklamera skador.
6.2 Förberedelser
Den levererade enhetens skick:
• Kontrollera att enhetens alla skruvförband är ordentligt åtdragna. Dra åt
skruvarna om så behövs.
Förberedelser för montering av enheten:
• Inget tillträde för obehöriga.
• Frostfritt, väl genomvädrat utrymme.
– Rumstemperatur 0 °C till 45 °C (32 °F till 113 °F).
• Plant, bärkraftigt golv.
– Säkerställ en tillräcklig bärförmåga för golvet vid påfyllning av kärlen.
– Tänk på att styrenheten och kärlen ska stå i samma plan.
• Påfyllnings- och avvattningsmöjlighet.
– Ställ en påfyllningsanslutning DN 15 enligt DIN 1988 - 100 och En
1717 till förfogande.
– Ställ som tillval en kallvattentillblandning till förfogande.
– Färdigställ ett avlopp för tömningsvattnet.
• Elanslutning 230 V~, 50/60 Hz, 16 A med förkopplad FI-skyddsbrytare:
Utlösningsström 0,03 A.
• Använd endast godkända transport- och lyftdon.
– Anslagspunkterna på kärlen är enbart till som monteringshjälp vid
uppställningen.
 Anvisning!
Iaktta Reflex planeringsdirektiv.
– Tänk vid planeringen på att enhetens arbetsområde ligger i
tryckhållningens arbetsområde mellan begynnelsetrycket "pa" och
sluttrycket "pe".
6.3 Genomförande
OBS!
Skador på grund av felaktig montering
Anslutning av rörledningar eller anläggningens apparater kan innebära
ytterligare belastning på enheten.
• Säkerställ att enhetens röranslutningar monteras spännings- och
vibrationsfritt till anläggningen.
• Ombesörj vid behov ett stöd för rörledningarna eller apparaterna.
Genomför följande arbeten för monteringen:
• Positionera enheten.
• Komplettera baskärlet och eventuellt efterkärlen.
• Upprätta anslutningar av styrenheten till anläggningen på vattensidan.
• Upprätta gränssnitt enligt kopplingsschemat.
• Anslut de valfria efterkärlen till varandra på vattensidan och till baskärlet.
 Observera!
Tänk vid monteringen på manövreringen av armaturerna och
tillförselmöjligheterna för anslutningsledningarna.
8 — Svenska

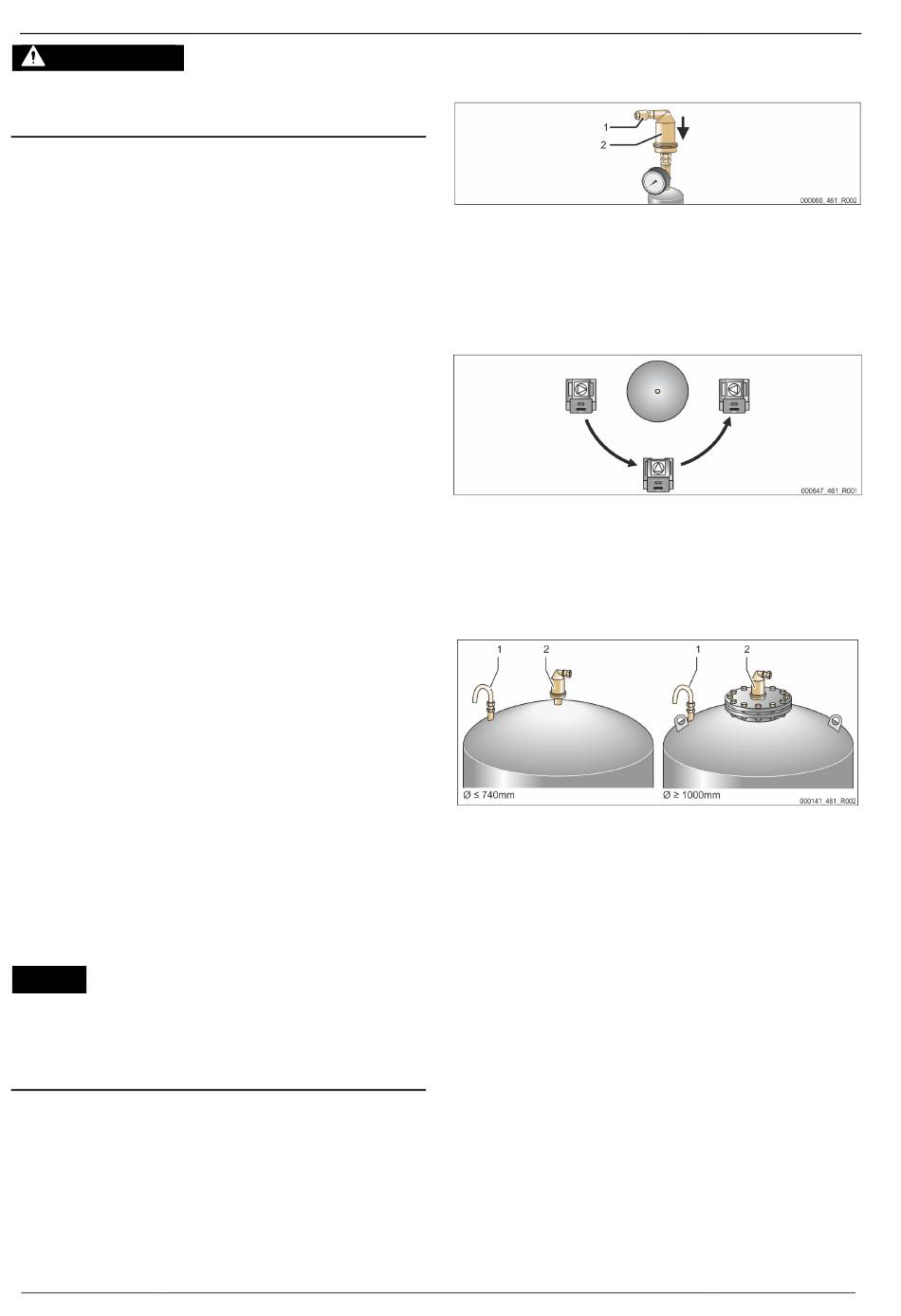

6.3.1 Montering av påbyggnadsdelar till vakuumsprayröret
Montera avgasningsventilen "DV" med förmonterad backventil på
vakuumsprayröret "VT".
För optimal funktionssäkerhet rekommenderar vi gängtätningstejp (PTFE) eller
gängtätningstråd (polyamid resp. PTFE) som tätningsmedel.
Kontrollera att enhetens skruvförband sitter ordentligt.
6.3.2

Positionering

Fastställ styrenhetens och baskärlets position:
• Servimat:
Styrenheten kan ställas upp på vilken sida som helst av eller framför
baskärlet. Avståndet från styrenheten till baskärlet bestäms av längden av
det medlevererade anslutningssetet.
6.3.3 Montering av delar till kärlen
Tillbyggnadsdelarna är förpackade i foliepåsen och fästa vid kärlens ena fot.
• Tryckexpansionsböj (1).
• Reflex Exvoid med förmonterad backventil (2)
• Tryckmätdosa "LIS"
Genomför följande monteringsarbeten för tillbyggnadsdelarna:
1. Montera Reflex Exvoid (2) på anslutningen till respektive kärl.
För optimal funktionssäkerhet rekommenderar vi gängtätningstejp (PTFE)
eller gängtätningstråd (polyamid resp. PTFE) som tätningsmedel.
2. Ta av skyddslocket från avgasningsventilen.
3. Montera tryckexpansionsböjen (1) på kärlen för luftning och avluftning
med hjälp av spännringsförskruvningen.
 Anvisning!
Montera tryckmätdosan "LIS" först efter den slutgiltiga uppställningen
av baskärlet, se kapitel 6.3.6 "Montering av nivåmätningen" på sida 10.
 Anvisning!
För störningsfri drift ska luftningen och avluftningen inte förslutas.
Servimat M/L — 28.01.2021
