Typový Klíč; Funkce - Reflex Servimat M Mode D'emploi Original

4.3.1 typový klíč
Č.
1 Označení zařízení
2 základní nádoba VG
3 Jmenovitý objem
4 Přídavná nádoba
5 Jmenovitý objem

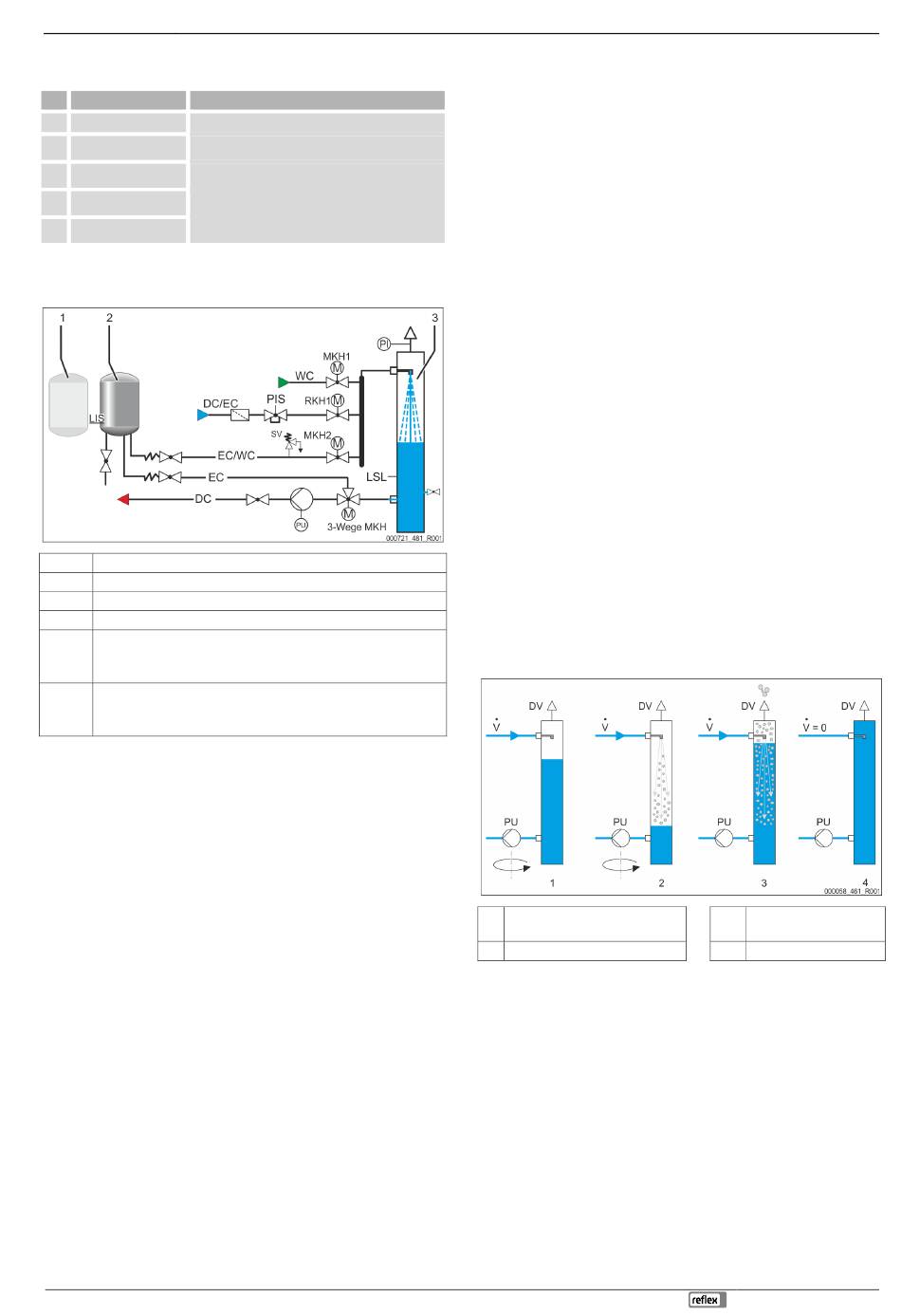

4.4

Funkce

1 Přídavná nádoba (volitelná)
2 Základní nádoba
3 Vakuové rozprašovací trubka
WC Napájecí vedení
DC Odplyňovací vedení
• Voda s plynem od zařízení
• Odplyněná voda k zařízení
EC Expanzní potrubí
• Vedení k expanzní nádobě
• Vedení od expanzní nádoby
Přístroj je stanice regulace tlaku pro soustavy topné a chladicí vody. Slouží k
regulaci tlaku, doplňování a odplyňování vody v systémech topné a chladicí
vody. Přístroj se skládá z řídicí jednotky, ta se skládá z řízení s hydraulikou,
vakuové rozprašovací trubky a také alespoň jedné expanzní nádoby.
Expanzní nádoba:
Připojena může být základní nádoba a volitelně více dalších nádob. Membrána
dělí nádoby na vzduchový a vodní prostor a zabraňuje tak vniknutí vzdušného
kyslíku do expanzní nádoby. Vzduchový prostor je přes kompenzátor pro
vyrovnání tlaku „VE" spojen s atmosférou. Základní nádoba je s řídicí jednotkou
hydraulicky flexibilně spojena. To zajistí funkci měření hladiny „LIS", která
pracuje s tlakoměrnou krabicí.
řídicí jednotka:
Řídicí jednotka se skládá z řídicího modulu a hydraulického modulu.
• řídicí modul
Skládá se z řízení Control Touch a elektrického připojovacího dílu. Veškeré
procesy v hydraulickém modulu k regulaci tlaku, odplyňování a doplňování
jsou kontrolovány a řízeny řízením Control Touch.
• hydraulický modul
Hydraulický modul se skládá z čerpadla „PU", přepouštěče „PV/RKH1" a
doplňovacího ventilu „WV/MKH1".
Tlak je evidován přes tlakový senzor „PIS", hladina přes tlakoměrnou krabici „LIS"
a zobrazí se na displeji řízení Control Touch. Přes propojení lze využít zvláštní
funkce řízení Control Touch, viz kapitola 6.4.3 "Rozhraní RS-485" na stránce 13.
Typový klíč (příklad)
Servimat M VG 500 VF 500
1 2 3 4 5
Servimat M/L — 28.01.2021
Přístroj plní tři funkce:
Udržování tlaku:
• Když se voda zahřeje, zvýší se tlak v systému zařízení. Při překročení tlaku
nastaveného na řízení se otevře přepouštěcí ventil „PV/RKH1" a vypustí
vodu ze zařízení přes expanzní vedení „EC" do základní nádoby. Tlak v
systému opět poklesne. Když se voda ochladí, poklesne tlak v systému
zařízení. Při nedosažení nastaveného tlaku se zapne čerpadlo „PU" a
načerpá vodu ze základní nádoby přes expanzní vedení „EC" zpět do
zařízení. Tlak v systému zařízení vzroste. Udržení tlaku je zaručeno řízením
a navíc je stabilizován tlakovou expanzní nádobou „MAG".
Odplynění:
• Pro odplyňování vody zařízení je třeba dvou expanzních vedení „EC". Jedno
vedení pro vodu s plynem od zařízení a jedno zpětné vedení pro
odplyněnou vodu k zařízení. Během odplyňování jsou čerpadlo „PU" a
přepouštěcí ventil „PV/RKH1" v provozu. Čerpadlo vytvoří vakuum v
rozprašovací trubce. Přes přípojku odplyňovacího vedení je voda bohatá na
plyn vedena ze systému zařízení k vakuové rozprašovací trubce a
odplyněna. Podrobnosti viz kapitola "Průběh odplyňovacího cyklu v
rozprašovací trubce vakua" na stránce 5. Tento proces lze aplikovat ve dvou
různých variantách (trvalé, intervalové odplyňování).
Doplňování vody pro systém zařízení.
• Není-li dosažena minimální hladina vody v základní nádobě, otevírá se
doplňovací ventil „WV/MKH1" tak dlouho, dokud není požadovaná hladina
v nádobě znovu dosažena. Během doplňování je kontrolován počet
požadavků, čas a doba doplňování během jednoho cyklu. Ve spojení s
kontaktním vodoměrem FQIRA+ je kontrolováno příslušné jednotlivé
dopouštěné množství a celkové dopouštěné množství.
Servimat poskytuje následující jistoty:
• Optimalizace veškerých procesů k regulaci tlaku, odplyňování a
doplňování.
– Žádné přímé nasávání vzduchu kontrolou regulace tlaku
automatickým doplňováním.
– Žádné oběhové problémy způsobené volnými bublinkami ve vodním
oběhu.
- Snížení korozivních škod díky odkysličení z plnicí a napájecí vody.
Průběh odplyňovacího cyklu v rozprašovací trubce vakua
1 Vytvoření vakua v rozprašovací
trubce
2 Vstřikování
Odplynění probíhá v časově řízených cyklech. Jeden cyklus se skládá z
následujících fází:
1. Vytvoření vakua v rozprašovací trubce.
Čerpadlo se spustí a čerpá vodu z rozprašovací trubky vakua. Čerpadlo
čerpá více vody z rozprašovací trubky než kolik může proudit přes přípojku
doplňování vody. Vzniká vakuum.
2. Vstřikování
Otevřením přepouštěče „PV" v odplyňovacím vedení „DC" je do
rozprašovací trubky vedena voda bohatá na plyny. Pomocí trysek v
rozprašovací trubce se rozprašuje. Díky velké ploše rozprášené vody se
vakuum rozprašovací trubky odplyňuje. Odplyněná voda je do systému
zařízení dopravována pomocí čerpadel. Přepouštěcím ventilem je čerpadlo
nastaveno na konstantní pracovní tlak. Pracovní tlak závisí na příslušném
systému zařízení.
Popis přístroje
3 Vysunutí
4 Čekací doba
Česky — 5
