3. Vysunutí
Čerpadlo se vypne. Tlakem v systému zařízení je voda vedena dále do
rozprašovací trubky vakua a odplyňována. Hladina vody v rozprašovací
trubce vakua stoupá. Uvolněné plyny v rozprašovací trubce vakua jsou přes
odplyňovací ventily vyloučeny do okolního ovzduší.
4. Čekací doba
Je-li plyn odloučen, zůstane přístroj po určitou dobu v klidu, dokud se
nespustí další cyklus.
Programy odplynování
Řízení přístroje reguluje proces odplyňování. Provozní stavy jsou kontrolovány
řízením a zobrazeny na displeji.
V řízení lze volit a nastavit 2 různé programy odplynování.
• trvalé odplyňování
Pro trvalé odplynování po více hodin nebo dní s pořadím cyklů
odplynování bez časů přestávek. Tento odplynovací program se volí po
spuštění a opravách.
• intervalové odplyňování
Skládá se z omezeného počtu cyklů odplynování. Mezi intervaly se
dodržuje čas přestávky. Tento odplynovací program se volí pro trvalý
provoz.
Varianta napájení
Pomocí LIS Levelcontrol je měřen stav hladiny v nádobě. Při nedosažení
přednastavené minimální hladiny je podle určené hladiny do nádoby doplněna
napájecí voda.
a umso besser

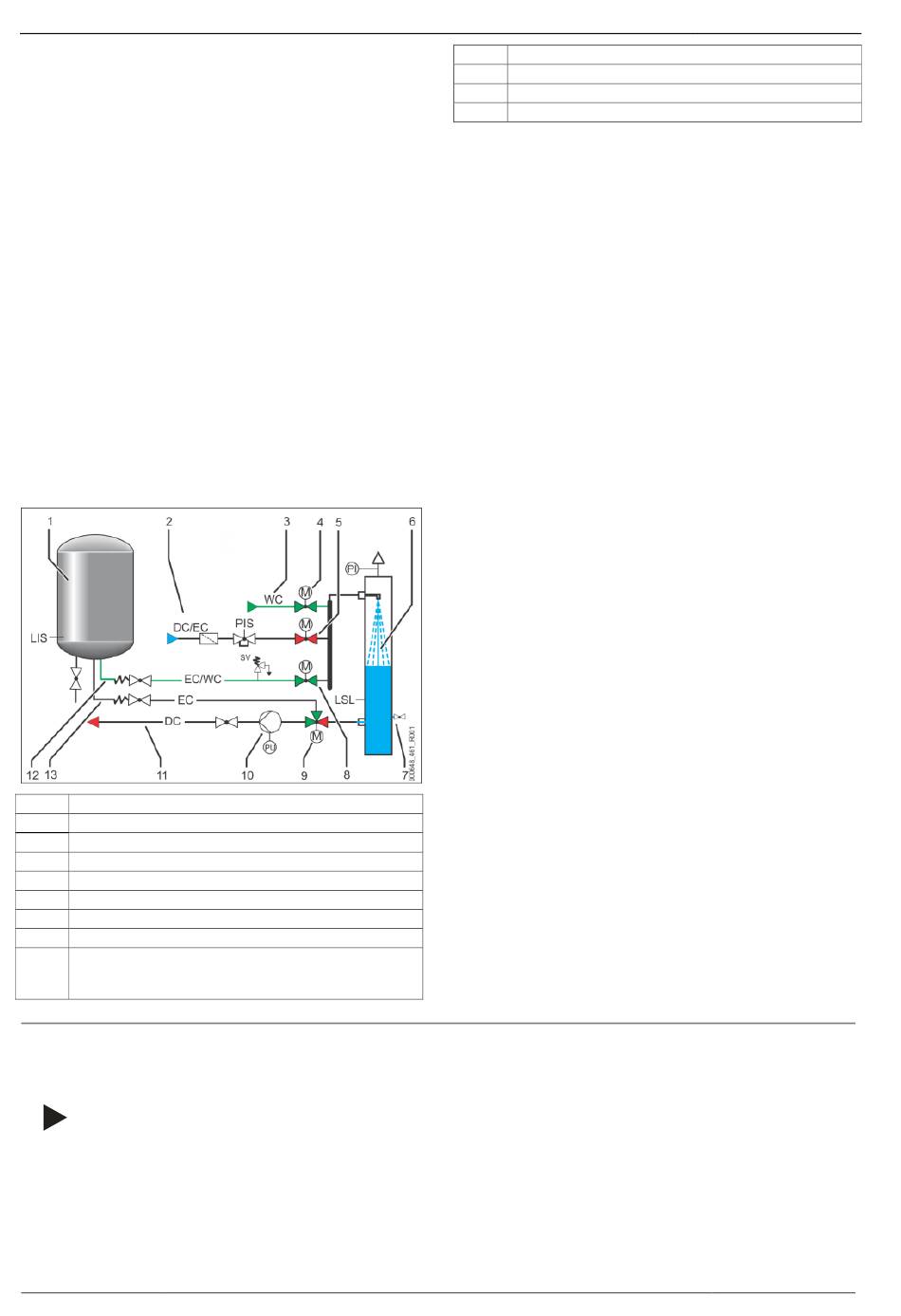

Připojovací schéma Servimat M/L
1 Tlaková expanzní nádoba s membránou
2 Vstup - voda s obsahem plynu
3 Napájecí vedení
4 Napájecí ventil
5 Regulační kulový kohout (RKH)
6 Vakuové rozprašovací trubka
7 plnicí a výpustný kohoutek
8 Kulový kohout s pohonem (MKH) k nádobě
9 3cestný motorový kulový kohout
Hydraulické spojení mezi nádobou, vakuovou rozprašovací trubkou a
čerpadlem (systém)
5 Technické údaje
5.1 Řídicí jednotka
Důležité upozornění!
Následující hodnoty teploty platí pro všechny řídicí jednotky:
– povolená přívodní teplota:
– povolená provozní teplota:
– povolená okolní teplota:
6 — Česky
10
11
12
13
4.5
Rozsah dodávky je popsán v dodacím listu a obsah je zobrazen na obalu.
Po přijetí zkontrolujte, zda je zboží kompletní a nepoškozené. Možné škody
vzniklé při přepravě ihned oznamte.
Základní vybavení k regulaci tlaku a odplyňování:
• Přístroj na paletě.
-
–
• odplyňovací ventil „DV" rozprašovací trubky zabalený v kartonu.
–
–
4.6
Pro přístroj lze obdržet následující zvláštní vybavení:
• Tepelná izolace pro základní nádobu
• Další nádoby
–
• zvláštní vybavení s trubkou BOB pro omezovač teploty „TAZ+"
• Fillset pro napájení vodou.
–
• Fillset Impuls s kontaktním vodoměrem FQIRA+ pro napájení vodou.
• Fillsoft pro změkčení napájecí vody ze sítě pitné vody.
–
• rozšíření pro řízení přístroje:
–
–
–
–
–
• Membránový hlásič přetržení.

120 °C
70 °C
0 °C-45 °C
Servimat M/L — 28.01.2021
Čerpadlo
výstup pro odplyněnou vodu
Vedení k tlakové expanzní nádobě
Vedení od tlakové expanzní nádoby
Rozsah dodávky
řídicí jednotka
Hadice s vlnitým plechem s přesuvným úhlem (přiloženo u řídicí
jednotky)
Základní nádoba zabalena s příslušenstvím u úpatí nádoby.
• provětrání a odvzdušnění „VE"
• odplyňovací ventil pro nádobu „DV
• redukční hrdlo
• Tlakoměrná krabice „LIS"
Foliová kapsa s návodem k obsluze
Volitelné zvláštní vybavení
Zabalena s příslušenstvím u úpatí nádoby
• provětrání a odvzdušnění „VE"
• odplyňovací ventil „DV"
• redukční hrdlo
S integrovaným systémovým odlučovačem, vodoměr, lapač nečistot
a uzávěry pro napájecí vedení „WC".
Fillsoft se zapojí mezi Fillset a přístroj. Řízení přístroje vyhodnocuje
napájená množství a signalizuje požadovanou výměnu změkčovacích
patron.
Moduly I/O pro klasickou komunikaci.
Komunikační modul pro externí obsluhu řízení
Master-Slave-Connect pro zapojená nastavení nejvýše s 10 přístroji.
Zapojení k rozšíření výkonu a paralelní zapojení 2 hydraulicky přímo
spojených zařízení
Sběrnicové moduly:
• Lonworks Digital
• Lonworks
• Profibus DP
• Ethernet
Důležité upozornění!
V rámci dodatečného vybavení jsou dodávány samostatné návody k
obsluze.
