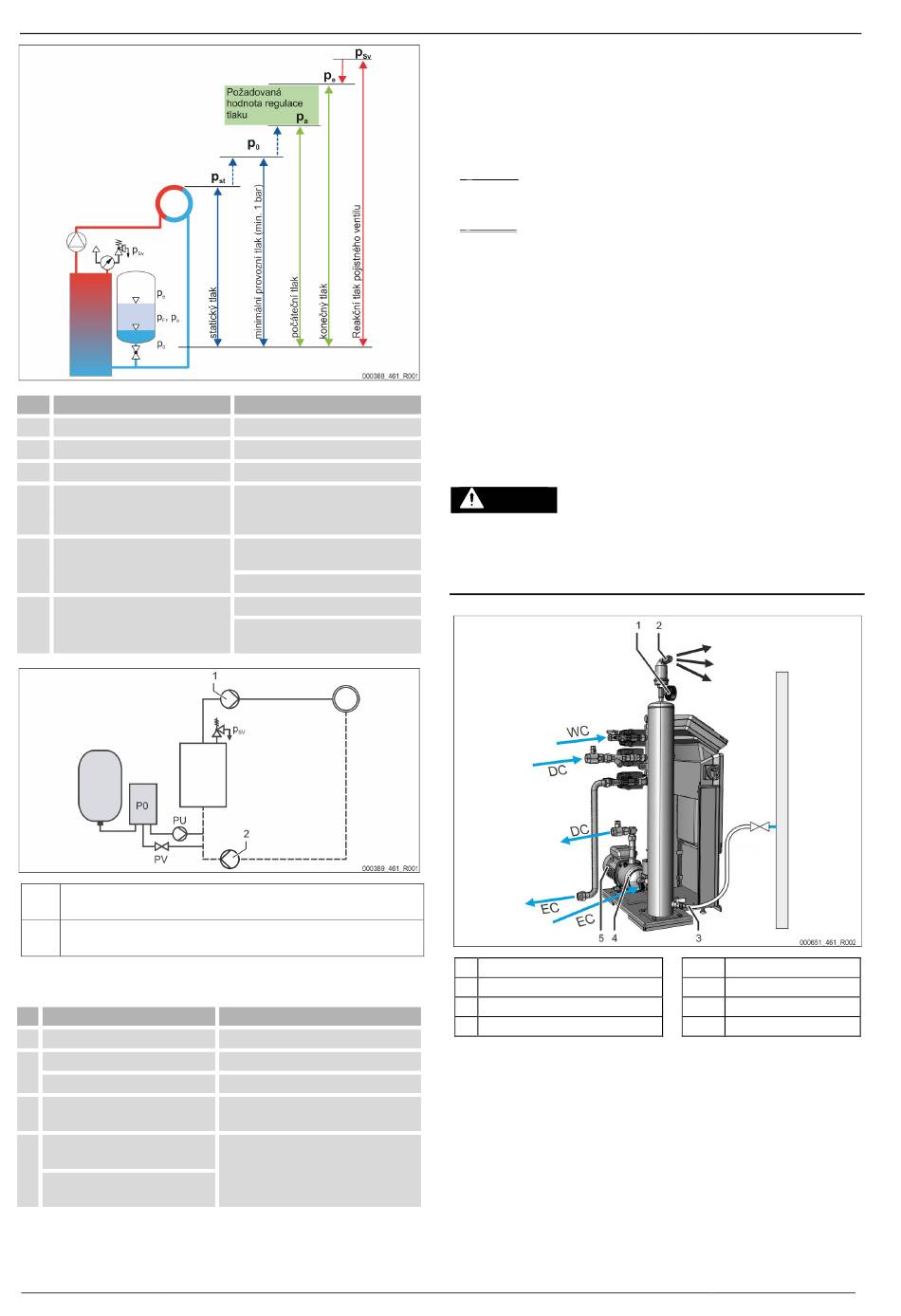

První uvedení do provozu
Popis
p Statický tlak
st
p Minimální provozní tlak
0
p počáteční tlak (čerpadlo „ZAP")
a
rozsah klidového tlaku (regulační
kulový kohout „ZAVŘ." / čerpadlo
„VYP.")
p konečný tlak (regulační kulový
e
kohout RKH1 „OTEVŘ.")
p Otevírací tlak pojistného ventilu
Sv
1 Udržování sacího tlaku
• Přístroj na straně sání cirkulačního čerpadla zařízení
2 Udržování koncového tlaku
• Přístroj na výtlačné straně cirkulačního čerpadla zařízení
Minimální provozní tlak „P " se vypočte následovně:
0
Výpočet
p = h /10
st st
p = 0,0 bar
D
= 0,5 bar
d 60 - 100 % diferenčního tlaku
p
cirkulačního čerpadla
P ≥ p + p + 0,2 bar* (udržení
0 st D
sacího tlaku)
≥ p + p + d + 0,2 bar*
st D p
(udržení konečného tlaku)
* Doporučeno přidání 0,2 bar, v extrémních případech bez přidání
14 — Česky
Výpočet
= statická výška (h )/10
st
= p + 0,2 bar
st
= p + 0,3 bar
0
= p + 0,5 bar
0
≤ p - 0,5 bar (pro p ≤ 5,0 bar)
Sv Sv
≤ p x 0,9 (pro p > 5,0 bar)
Sv Sv
= p + 1,2 bar (pro p ≤ 5,0 bar)
0 Sv
= 1,1 x p + 0,8 bar
0
(pro p > 5,0 bar)
Sv
Popis
h v metrech
st
pro zajišťovací teploty ≤ 100°C (212° F)
pro zajišťovací teploty = 110°C (230° F)
dle hydrauliky
Zadejte vypočítanou hodnotu do startu
procedury řízení, viz kapitola 9.3
"Zpracování startovacího rutinního
programu řízení" na stránce 17.
Servimat M/L — 28.01.2021
Příklad pro výpočet minimálního provozního tlaku „P
topné zařízení: Statická výška 18 m, přívodní teplota 70 °C (158°F), zajišťovací
teplota 100 °C (212°F).
Příklad výpočtu udržení sacího tlaku:
P = p + p + 0,2 bar*
0 st D
p = h /10
st st
p =18 m/10
st
p = 1,8 bar
st
p = 0,0 bar při zajišťovací teplotě 100 °C (212° F)
D
P = 1,8 bar + 0 bar + 0,2 bar
0
P = 2,0 bar
0
 Důležité upozornění!
– Počáteční a konečný tlak následujících dílů se nesmí překrývat s
reakčním tlakem pojistného ventilu.
• Regulační kulový kohout RKH1
• Čerpadla
– Minimální hodnota reakčního tlaku pojistného ventilu nesmí být
nižší než reakční tlak.
 Důležité upozornění!
Vyhněte se nedosažení minimálního provozního tlaku. Nízký tlak,
odpaření a tvorba parních bublinek jsou tak vyloučeny.
7.3 Naplňte přístroj vodou a odvzdušněte jej
POZOR
Nebezpečí popálení
Unikající horké médium může vést k popálení.
• Udržujte dostatečnou vzdálenost od unikajícího média.
• Noste vhodné osobní ochranné prostředky (ochranné rukavice, ochranné
brýle).
1 vakuometr „PI"
2 Odplyňovací ventil „DV"
3 plnicí a výpustný kohoutek "FD"
4 odvzdušňovací šroub „AV"
1. Naplňte přístroj pomocí systému zařízení.
– Po otevření kulového kohoutu "DC" se rozprašovací trubka vakua při
dostatečném množství vody systému zařízení samostatně naplní.
2. volitelné
– Naplňte přístroj vodou prostřednictvím plnicího a výpustného
kohoutu (3).
– Připojte hadici na plnicím a výpustném kohoutku (3) rozprašovací trubky
vakua „VT".
3. Naplňte rozprašovací trubku vakua vodou.
– Vzduch uniká přes odplyňovací ventil (2) a tlak vody lze přečíst na
vakuometru (1).
Odvzdušněte čerpadlo:
":
0
5 čerpadlo „PU"
WC Napájecí vedení
DC Odplyňovací vedení
EC Expanzní potrubí
