TASCAM DA-98/88
Premier appareil
• MACHINE ID :
• CLOCK :
• DIGITAL IN :
Second appareil (Chase)
• MACHINE ID :
• CHASE :
• DIGITAL IN :
La console VM-C7200/C7100 ne peut pas être contrôlée par les boutons [PLAY] et [STOP] de la RC-848. Pour une
lecture synchronisée, appuyez sur le bouton [PLAY] de la console VM-C7200/C7100 pour recevoir le Time Code, puis
appuyez sur le bouton [PLAY] de la RC-848.

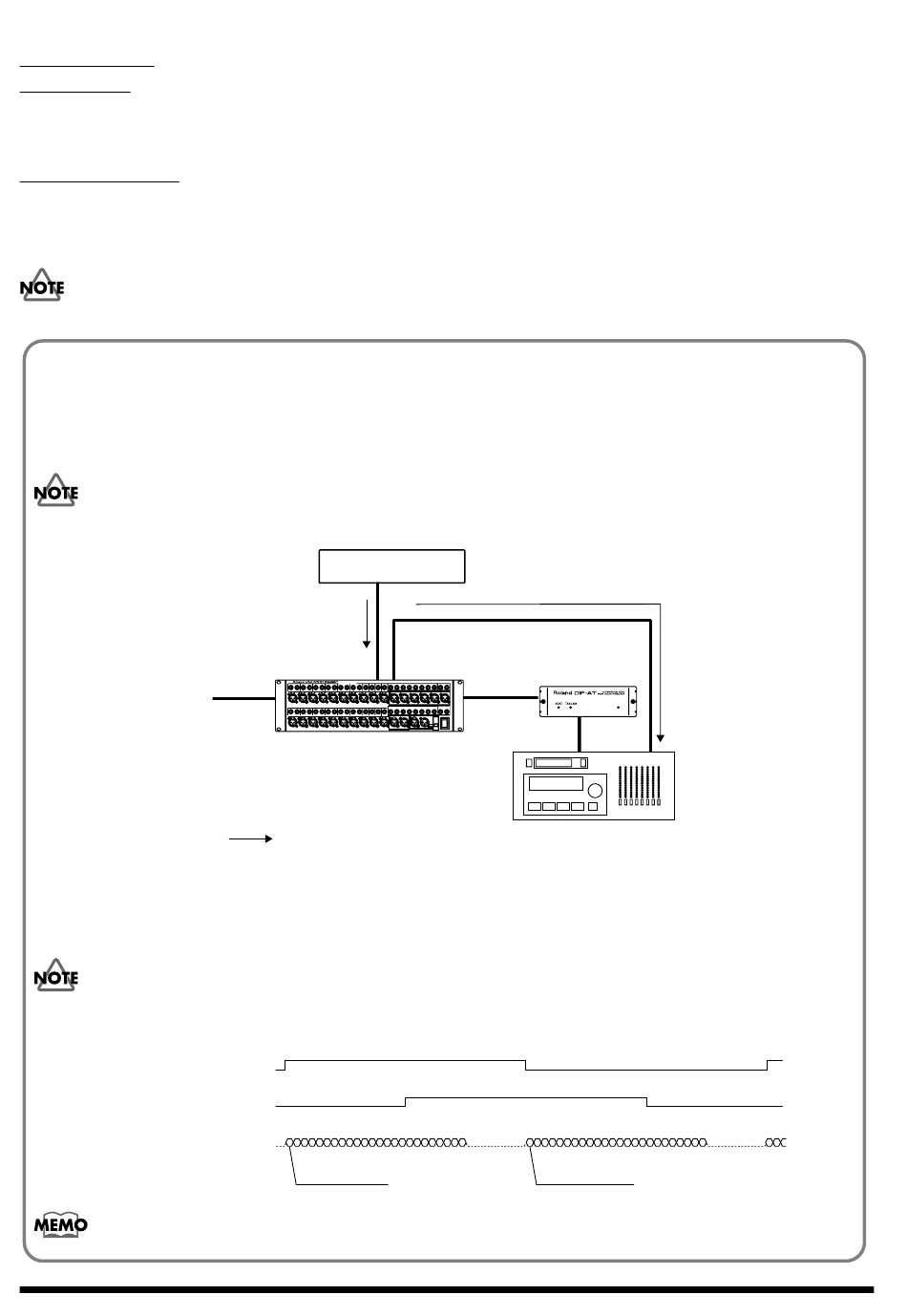

I Pour synchroniser le DA-98 et le VM-7200/7100 sur Word Clock
Pour synchroniser l'horloge d'échantillonnage du TASCAM série DA et du VM-7200/7100 à l'aide d'un appareil WORD
CLOCK maître externe, vous pouvez utiliser la configuration suivante. Mais dans ce cas, les affectations des données
audionumériques (par R-BUS et TDIF) et l'horloge d'échantillonnage (par câble Word Clock) sont différentes. Si le retard des
signaux est notable dans l'une des affectations, ils risquent de ne pas être synchronisés et de produire du bruit.
• Pour synchroniser plusieurs DA en Word Clock, il est recommandé d'utiliser l'exemple de la page 10.
• Pour relier la sortie WORD CLOCK du VM-7200/7100 et l'entrée WORD SYNC du DA-98, veuillez utiliser un
câble Word Clock d'une longueur inférieure à 5 mètres.
fig.082
Dans ce cas, le réglage de source d'horloge du VM-7200/7100 doit être le suivant.
¨Page SYS DIGITAL
• WORD CLOCK SOURCE :
Les autres réglages sont identiques à ceux mentionnés ci-dessus.
Si le signal Word Clock du maître WORD CLOCK est directement reçu sur le DA-98, la phase est différente de
celle des données audionumériques et la synchronisation est impossible. Veuillez l'affecter de la sortie WORD
CLOCK OUT du VM-7200/7100 à l'entrée WORD SYNC du DA-98.
Voici les phases de l'entrée/sortie WORD CLOCK du VM-7200/7100 et des données audionumériques R-BUS/TDIF.
fig.083
Sortie du maître en WORD CLOCK/
Entrée WORD CLOCK VM-7200/7100
Sortie WORD CLOCK VM-7200/7100/
Entrée WORD SYNC DA-98
R-BUS /
Données audionumériquesTDIF
Si vous n'utilisez pas d'appareil Word Clock externe, reliez la sortie WORD CLOCK OUT du VM-7200/7100 à
l'entrée WORD SYNC du DA-98, et réglez WORD CLOCK SOURCE du VM-7200/7100 sur INTERNAL.
DA-98: 1, DA-88: 0
WORD
ON
DA-98: 2, DA-88: 1
ON
ON
MAÎTRE en WORD CLOCK
S
WORD
VM-7200/7100
CLOCK IN
VM-LINK
Horloge d'échantillonnage
S
[SHIFT]+[SYSTEM(PROJECT)] → (Flèche) → [F4](DIGITAL I/O)
WORD CLOCK IN
MSB canal impaire
S
(Câble inférieur à 5 mètres de longueur)
WORD
CLOCK OUT
1-8
R-BUS
TDIF
MSB canal paire
DIF-AT
POWER
WORD
SYNC IN
TASCAM
série DA
11
