3.7. Exigences électriques - Europe (EU)
Les unités Sure Sort européennes nécessitent une tension de ligne CA de
120 VAC, 230, monophasée, 50 Hz (lignes + neutre + masse).
• Ligne vers la tension neutre = 230 VAC + 10 %/-10
La machine est fournie avec un câble de 15 pi (4,57 m) de long de 10/3 HAR et
une fiche à broche IEC 309 (Walther Electric #230306), connecté à une enceinte
de distribution en CA du module de convoyeur d'induction.
Le client doit fournir un circuit protégé par un disjoncteur du circuit de 32 A.
Pour les prises et les réceptacles, utilisez un réceptacle de type IEC 309 Sleeve
(Walther Electric #330306 ou un équivalent) Voir le schéma de prise mâle et de
prise femelle européennes (UE) dans la Figure 3-14.
Pour les installations câblées, enlevez la prise et connectez directement à un
sectionnement qui correspond aux codes électriques locaux.
GRN/YEL
PRISE FEMELLE (CÔTÉ DU SITE - FOURNIE PAR LE CLIENT)
IEC 309 SLEEVE TYPE, 32A (WALTHER ELECTRIC #330306 OU ÉQUIVALENT)
GRN/YEL

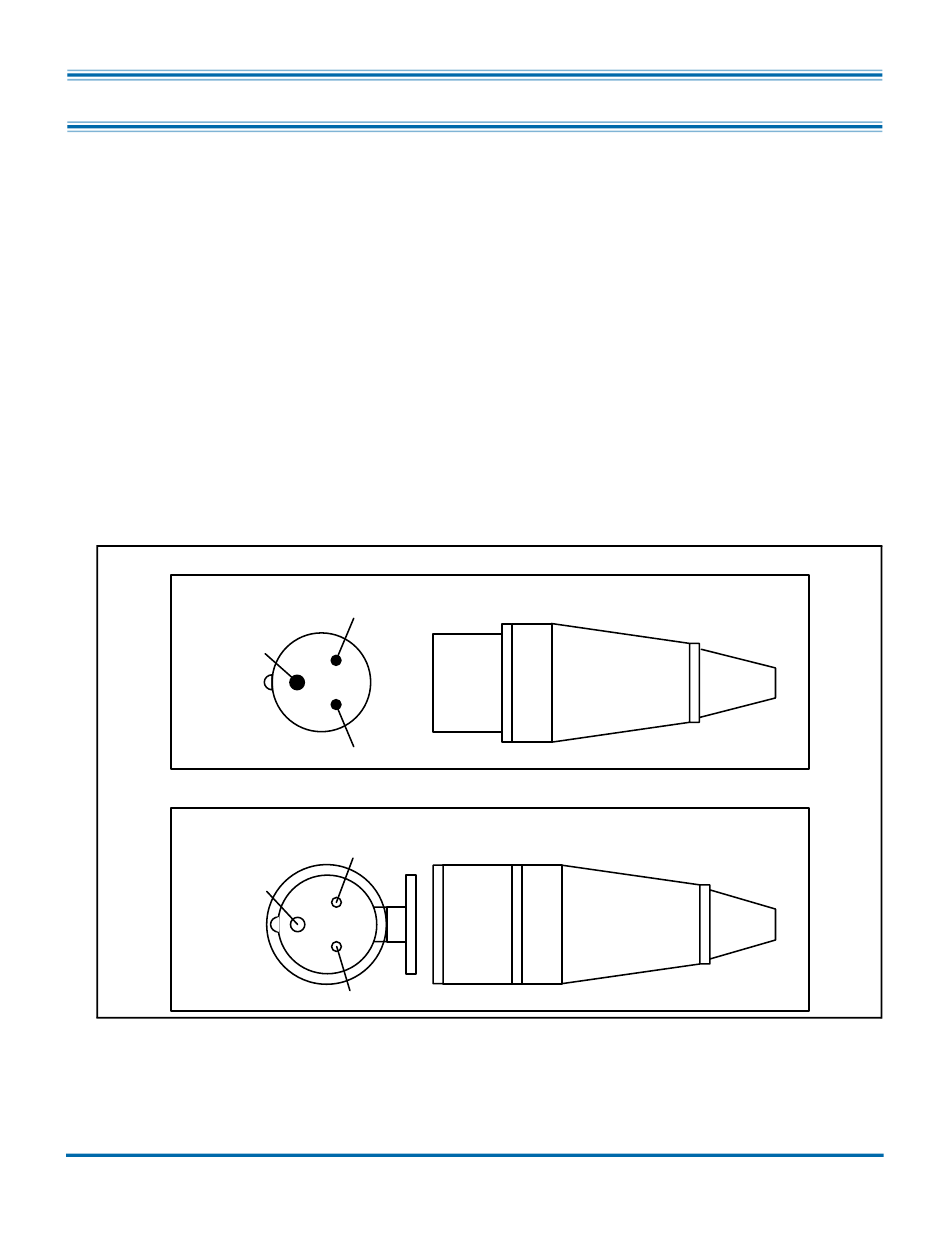

Figure 3-14: Exigences européennes (UE) en matière de
102
PRISE MÂLE (DU CÔTÉ DE LA MACHINE)
IEC 309 PIN TYPE, 32A (WALTHER ELECTRIC #230306)
BLU
BRN
BRN
BLU
prise mâle et de prise femelle
Sure Sort™ Manuel de l'opérateur
OPEX Corporation
