3. Funktion
Råvandet strømmer igennem råvandsindgangen og
ind i filteret og derfra igennem filterelementet til rent-
vandsudgangen. Derved tilbageholdes fremmede
partikler med en størrelse > 90 μm på filtervævets in-
derside. Alt efter partiklernes vægt og størrelse falder
de direkte ned i den nederste del af filterelementet
eller bliver siddende i filtervævet. Filterelementet kan
renses vha. returskylning med jævne mellemrum.
Returskylningen foregår manuelt og fungerer efter det
effektive princip, hvor der returskylles vha. udsugning
(sugeliste-returskyllesystem).
Filtreringsprocessen forløber uden afbrydelse også
under returskylningen, da ca. 90 % af filterarealet
konstant er til rådighed for filterdriften (non-stopfilt-
rering).
Kun ved R1 HWS: Trykreduktionsventilen holder det
indstillede bagtryk tilnærmelsesvis konstant, også
selv om fortrykket varierer. Et ensartet og ikke for højt
tryk skåner armaturer og enheder i hele husvandsin-
stallationen.
4. Betingelser for installationen
Lokale installationsforskrifter, generelle retningslinjer
og tekniske data skal følges.
Der skal være en skyllevandsmængde på mindst
3,5 m³ pr. time til rådighed for returskylningen, hhv.
der skal være et tryk på min. 2 bar bag filteret under
returskylningen.
Der bør være et afløb til kloakken på min. DN 50.
Installationsstedet skal være frostfrit og skal sikre
beskyttelse af filteret mod opløsningsmiddeldampe,
fyringsolie, basiske rengøringsopløsninger, kemika-
lier af enhver art, UV-stråling og varmekilder over
40 °C.
Vigtigt: Kunststofdele skal holdes rene for olie og
fedt, opløsningsmidler og såvel sure som basiske
rengøringsmidler. Efter hårde stød og slag (f.eks.
med uegnet værktøj, fald på stengulv osv.) skal en
kunststofdel udskiftes, selv om der ikke er synlige
skader (risiko for sprængning under tryk). Undgå
ekstreme trykstød.
40
40
5. Installation

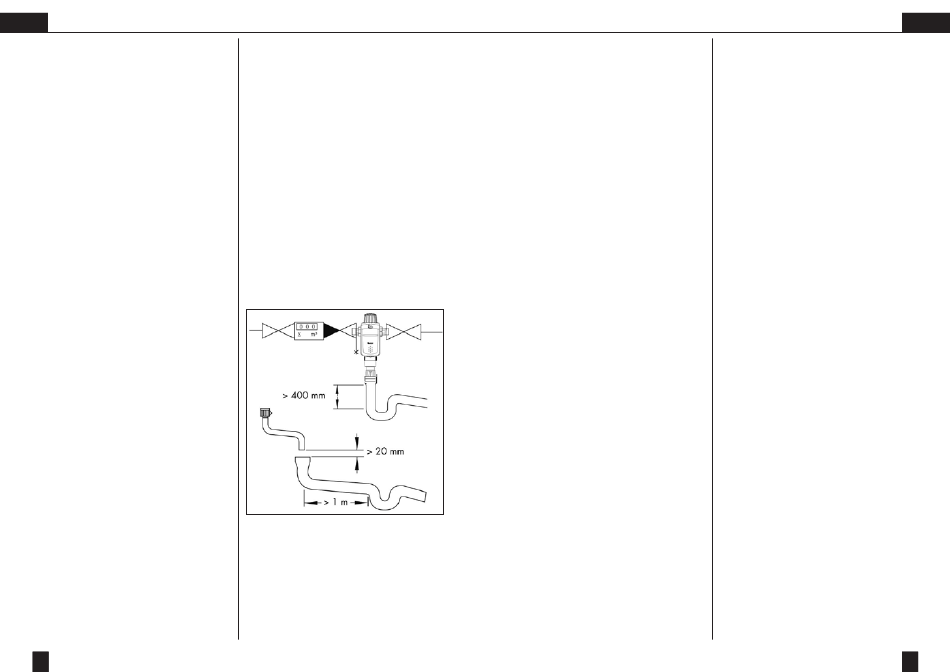

Installer filteret i koldtvandsledninger foran de objek-
ter, der skal beskyttes (se installationsskema).
Der skal altid monteres stopventiler. Stopventilen
efter trykreduktionsventilen skal være udstyret med
tømmeventil. Tilslutningsmodulet installeres i strøm-
ningsretningen i den vandrette eller lodrette koldt-
vandsledning (se strømningspilen).
Filteret installeres i overensstemmelse med den no-
minelle diameter i koldtvandsledninger med samme
dimension foran objekterne, som det skal beskytte.
Der installeres stopventiler før og efter filteret.
Monter tilslutningsforskruningen (2) i rørledningen
og filteret i strømningsretningen (se strømningspilen
på topdelen) i den vandrette eller lodrette koldt-
vandsledning (se installationsskemaet). Led skylle-
vandstilslutningen til afløbet med en slange, eller stil
en opsamlingsbeholder klar (ca. 10 liter).
Du skal være opmærksom på følgende: Iht. DIN EN
1717 skal skyllevandsslangen fastgøres med en
afstand på mindst 20 mm over det højeste mulige
afløbsvandsniveau (frit udløb).
Tilslutning til tilslutningsmodulet ¾" -
" :
5
/
4
1. Skru låseringen mod venstre til anslag.
2. Pres enhedens kløer ind i udsparingerne,
3. og drej enheden 45° med uret til anslag.
4. Træk låseringen i retning af enheden med begge
hænder, til den går i indgreb. Enheden er nu
sikret mod at blive drejet. Filteret frigøres ved at
trykke låseringen i retning af tilslutningsmodulet.
6. Idrifttagning
Kontrollér, at filter og skyllevandsledning er instal-
leret korrekt. Stopventilerne må endnu ikke være
åbne.
Kontrollér, at den transparente cylinder (3) sidder
rigtigt, og luk drejeknappen (5) i urets retning. Åbn
langsomt stopventilerne før og efter filteret, og udluft
rørledningen på det næste tappested efter filteret.
Inden returskylningen skal der stilles en opsamlings-
beholder under, hvis skyllevandstilslutningen ikke er
forbundet med kloakafløbet. Åbn drejegrebet (5)
modsat urets retning, indtil det tydeligt høres, at der
løber vand ud, og luk det igen. Kontrollér filteret for
tæthed.
Kun BWT R1 HWS:
Trykreduktionsventilen er fra fabrikken indstillet til et
bagtryk på 4 bar. For at ændre bagtrykket løsnes
fikseringsskruen (9), og drejeknappen (10) drejes.
Bagtrykket ændres ved at skrue på indstillingsknap-
pen (reguleringsområde 1,5 - 6 bar).
Drejning med uret = højere bagtryk
Drejning imod uret = lavere bagtryk
Installer trykreduktionsventilen, og vær da opmærk-
som på strømningspilen på huset!
Visningen for indstillingen af bagtryksværdien (8)
er en vejledende værdi. Manometeret (6) viser det
præcise tryk. Under indstillingen skal en udløbsventil
efter trykreduktionsventilen åbnes kortvarigt og luk-
kes igen flere gange. Ved tapning af vand falder
bagtrykket midlertidigt.
Bagtrykket må ikke være mere end 80 % af varmt-
vandssikkerhedsventilens aktiveringstryk (DIN EN
1988-200).
7. Betjening
Der skal foretages en returskylning hver 6. måned
for at undgå, at fremmede partikler sætter sig fast
i filtervævet (evt. oftere ved kraftig tilsmudsning).
Inden returskylningen skal der stilles en opsamlings-
beholder under, hvis skyllevandstilslutningen ikke er
forbundet med.
Returskylning
Åbn drejegrebet (5) modsat urets retning, indtil det
tydeligt høres, at der løber vand ud, og luk det igen.
Kontrollér filteret for tæthed. Drejeknappen er udsty-
ret med en glidekobling. Hvis knappen skrues for
hårdt til, udløses den og forhindrer dermed, at lukke-
systemet beskadiges.
Kunststofdele må kun rengøres med en fugtig, blød
klud. Benyt ikke opløsnings- eller vaskemidler eller
sure rengøringsmidler!
8. Vedligeholdelse
Ethvert teknisk anlæg har behov for jævnlig vedli-
geholdelse. Iht. DIN EN 806-5 skal denne vedlige-
holdelse altid udføres af fagpersonale, som også fo-
retager udskiftning af sliddelene. Vedligeholdelsen
skal udføres 2 x årligt ved fællesanlæg.
Udføres af: Installatør eller producent.
9. Garanti
I tilfælde af driftsfejl i garantiperioden bedes du hen-
vende dig til din kontraktpartner, installationsfirmaet
eller BWT-fabrikskundeservice og oplyse enhedens
type og PNR = produktionsnummer.
