Collegamento al modulo ¾" - " :
5
/
4
1. Girare completamente verso sinistra l'anello di
sicurezza.
2. Inserire i denti d'innesto dell'apparecchio nelle
apposite cavità esercitando una pressione.
3. Girare l'apparecchio in senso orario di 45°
finché si blocca in posizione.
4. Con entrambe le mani, tirare l'anello in direzione
dell'apparecchio fino al suo innesto in posizione.
L'apparecchio è ora protetto da manomissioni
involontarie. Per svitare il filtro, premere l'anello
e tirarlo in direzione del modulo di raccordo.

6. Messa in funzione

Verificare la corretta installazione del filtro e del
tubo di scarico dell'acqua di lavaggio. Non aprire
ancora le valvole di arresto. Verificare il corretto po-
sizionamento del cilindro trasparente (3) e chiudere
la manopola (5) in senso orario. Aprire lentamente
le valvole di arresto a monte e a valle del filtro e sfia-
tare la tubazione agendo sul primo rubinetto situato
dopo il filtro. In assenza di collegamento alla fogna-
tura, prima del controlavaggio predisporre un reci-
piente di raccolta. Aprire la manopola (5) girando
in senso antiorario finché si sente chiaramente uscire
l'acqua e richiudere. Verificare la tenuta del filtro.
Soltanto per HWS BWT R1:
Per impostazione di fabbrica, il riduttore di pressio-
ne viene impostato con una pressione d'uscita di 4
bar. Per modificarla, allentare la vite di serraggio (9)
e girare la manopola (10). È possibile modificare la
pressione d'uscita girando il regolatore (intervallo
da 1,5 a 6 bar).
Senso orario = pressione d'uscita maggiore
senso antiorario = pressione d'uscita minore
Quando si installa un riduttore di pressione, rispett-
are la freccia della direzione del flusso sul corpo
apparecchio!
L'indicazione per il valore della pressione d'uscita
(8) è un valore approssimativo. Il manometro (6) in-
dica invece con precisione la pressione. Durante la
regolazione, si deve aprire e chiudere più volte una
valvola di scarico a valle del riduttore di pressione.
Durante il prelievo dell'acqua la pressione a valle
del filtro si abbassa temporaneamente.
La pressione d'uscita non deve superare l'80% del-
la pressione max. della valvola di sicurezza per
l'acqua calda (DIN EN 1988-200).
34

7. Come si usa

Eseguire ogni sei mesi un controlavaggio, per evi-
tare il deposito di particelle estranee sul tessuto del
filtro (incaso di sporco abbondante, aumentare la
frequenza).
In assenza di collegamento alla fognatura, prima
del controlavaggio predisporre un recipiente di rac-
colta.
Controlavaggio
Aprire la manopola (5) girando in senso antiorario
finché si sente chiaramente uscire l'acqua e richiu-
dere. Verificare la tenuta del filtro. La manopola è
dotata di un limitatore di coppia a frizione. Se si
gira troppo forte, fuoriesce una tacca che impedisce
il danneggiamento del sistema di chiusura.
Pulire le parti in plastica esclusivamente con un pan-
no umido e morbido. Non utilizzare solventi o deter-
genti né detersivi acidi!

8. Manutenzione

Ogni impianto tecnico necessita di regolare manu-
tenzione. Ai sensi della DIN EN 806-5, essa deve
essere effettuata da personale specializzato, che
si occupi anche di sostituire componenti usurati.
La manutenzione deve essere effettuata due volte
l'anno per gli impianti collettivi.
Esecuzione: installatore o produttore.

9. Garanzia

In caso di guasto durante il periodo di validità della
garanzia, rivolgersi al proprio partner contrattuale,
alla ditta che ha effettuato l'installazione o a un ser-
vizio di assistenza clienti BWT citando il tipo di ap-
parecchio e il numero di produzione (PNR).

10. Instruzione di manutenzione

Ai sensi della DIN EN 806-5, la manutenzione deve
essere effettuata da personale specializzato (instal-
latore o servizio clienti BWT). L'acqua potabile è un
alimento. Quindi è ovvio che quando si eseguono
i lavori si deve garantire la massima cura igienica.

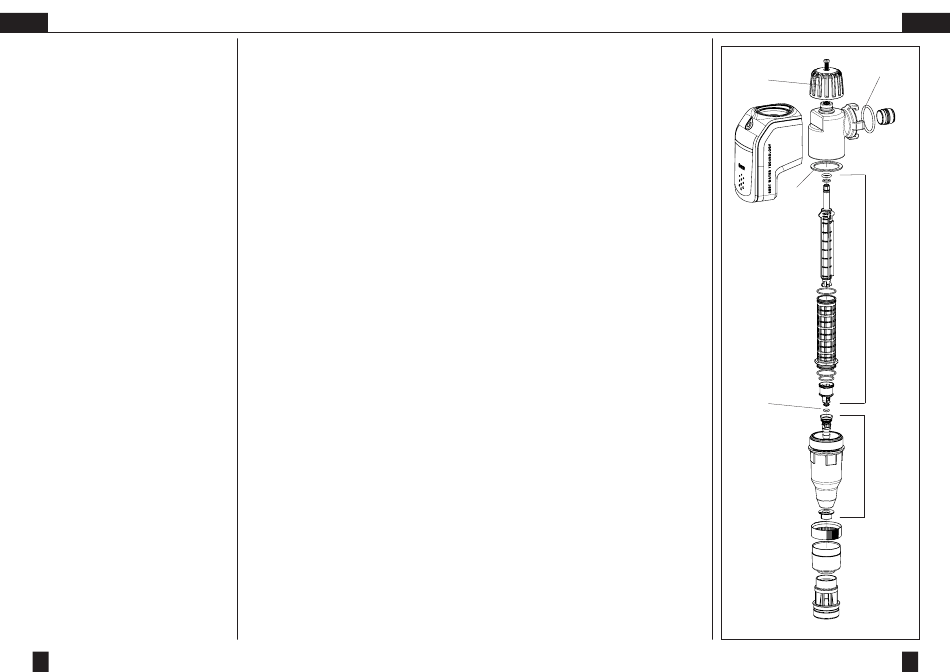

Sostituzione dei componenti usurati
Elementi di tenuta (A) ogni 3 anni
Elemento filtrante (B) ogni 6 anni
Cilindro trasparente (C) ogni 15 anni
O-ring (D) ogni 15 anni
Chiudere i rubinetti di arresto a monte e a valle del
filtro ed eventualmente sistemare un recipiente di
raccolta. Togliere pressione al filtro.
Aprire la manopola (5) in senso antiorario. Svitare a
mano il cilindro trasparente (C) e tirarlo verticalmen-
te verso il basso.
Tirare verso il basso l'elemento filtrante con il raschi-
atore (B) e smaltirlo. Sostituire le guarnizioni.
Inumidire leggermente tutte le guarnizioni prima di
installarle. Inserire il nuovo elemento filtrante.
Avvitare il cilindro trasparente nella testata e fissarlo
bene a mano.
Aprire i rubinetti di arresto a monte e a valle
dell'impianto, sfiatare la tubatura sopra al rubinet-
to più vicino a valle dell'impianto e far scolare la
prima ondata di acqua. Verificare la tenuta di tutti i
raccordi (a vista). Eseguire il controlavaggio.
Verificare la pressione d'ingresso in assenza di flus-
so e con forte apporto idrico.
Chiudere le valvole di arresto a monte e a valle del
gruppo per acqua domestica e togliere pressione
da entrambi i lati.
Allentare la vite di serraggio (9) e girare la mano-
pola in senso antiorario finché si blocca in posizi-
one. Svitare la cuffia a molla (7) con una chiave
ad anello. Riduttore della pressione (11) e anello di
scorrimento (12).
Applicare del grasso a base di silicone sugli O-ring
della nuova valvola e quindi inserire quest'ultima
nell'alloggiamento facendo attenzione al corretto
posizionamento degli O-ring.
Inserire l'anello di scorrimento, la cuffia e molla e
avvitare la vite di serraggio. Impostare il regolatore
di pressione, come descritto nel paragrafo sul fun-
zionamento.
Sostituire la valvola di ritegno.
Aprire i rubinetti di arresto a monte e a valle
dell'impianto, sfiatare la tubatura sopra al rubinetto
più vicino a valle
dell'impianto e far scolare la prima ondata di ac-
qua. Verificare la tenuta di tutti i raccordi (a vista).
