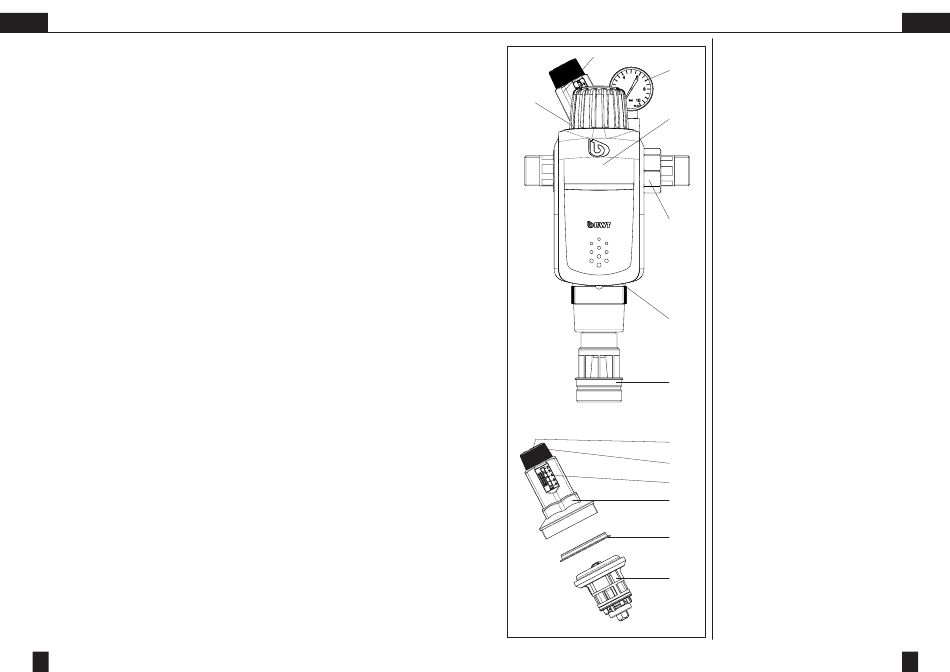

1. Volumen de suministro
Filtro de lavado a contracorriente BWT R1 RSF com-
puesto de:
1. Tapa protectora (con cabezal de latón)
2. Módulo de empalme con racores de empalme
y juntas
3. Cilindro transparente con elemento filtrante
4. Empalme al sistema de alcantarillado para el
agua de enjuague
5. Perilla para el lavado a contracorriente
La estación de agua de uso doméstico BWT R1 HWS
consta de las partes siguientes:
1. Tapa protectora (con cabezal de latón)
2A. Módulo de empalme HWS con reductor de
presión, inhibidor de reflujo, racores de
empalme y juntas (con tornillo de control o
bien entrada para manómetro de presión
previa)
3. Cilindro transparente con elemento filtrante
4. Empalme al sistema de alcantarillado para el
agua de enjuague
5. Perilla para el lavado a contracorriente
6. Manómetro de contrapresión
7. Capuchón de muelle
8. Indicador del valor de contrapresión ajustado
9. Tornillo de retención
10. Perilla para el reductor de presión
11. Elemento reductor de presión
12. Anillo deslizante
2. Aplicación
Los filtros sirven para clarificar agua potable y agua
de uso industrial. Protegen la cañería de agua así
como todos los dispositivos o equipos conductores
de agua conectados a la misma de las posibles
averías y de la corrosión causadas por impurezas
como partículas de óxido, virutas metálicas, arenil-
las, estopada, etc.
Los filtros no son apropiados para la filtración de
aguas de recirculación con tratamiento químico,
aguas de procesos y aguas para la refrigeración
continua. Para el filtrado de aguas con partículas
extrañas de mayor tamaño, es preciso anteponer un
separador para la suciedad más gruesa.
Los filtros tampoco son adecuados para la filtración
de aceites, grasas, disolventes, detergentes y otros
productos lubricantes. Tampoco se aplican para la
filtración de los productos solubles en agua.
