IT

11. Obblighi dell'utilizzatore

Il prodotto acquistato è facile da usare e dura a
lungo.
Tuttavia ogni impianto tecnico necessita di lavori di
manutenzione regolare per mantenere impeccabile
il proprio funzionamento.
Un prerequisito per il funzionamento e la garanzia
è il controlavaggio del filtro a cura dell'utilizzatore.
Ai sensi della DIN EN 13443, il filtro deve essere
controlavato a cadenza regolare, a seconda delle
condizioni di funzionamento, al massimo ogni 6
mesi. Verificare la pressione d'ingresso in assenza
di flusso e con forte apporto idrico ogni 2 mesi.
la sostituzione dei componenti usurati rispettando gli
intervalli di manutenzione indicati.
Sostituzione dei componenti usurati
Elemento di tenuta ogni 3 anni
Elemento filtrante ogni 6 anni
Riduttore di pressione ogni 6 anni
Manometro ogni 6 anni
Valvola di ritegno ogni 6 anni
Cilindro trasparente ogni 15 anni

12. Risoluzione dei guasti

Guasto Causa
La pressione dell'acqua nella rete Elemento filtrante sporco.
è fortemente calata; quando si
preleva acqua, la pressione cala
fortemente (più del 35 % della
pressione a riposo).
Non è possibile chiudere l'uscita L'elemento autopulente non arriva
dell'acqua di scolo. fino in fondo a causa sporco di
grosse dimensioni.
La pressione dell'acqua aumenta Deterioramento o usura degli
al di sopra del valore impostato. elementi di tenuta.
Se non è possibile risolvere il guasto con queste indicazioni, rivolgersi al servizio clienti BWT.
36
Ai sensi della DIN EN 806-5, la sostituzione dei
componenti usurati deve essere effettuata da per-
sonale specializzato (installatore o servizio clienti).
Consigliamo di stipulare un contratto di manutenzio-
ne con l'installatore o il servizio clienti BWT.
Personale qualificato:
Il prodotto può essere installato, messo in funzione e
manutenuto esclusivamente da personale qualifi-
cato. Il funzionamento e l'uso devono svolgersi in
presenza di personale istruito.
Personale istruito:
Si tratta di persone che hanno ricevuto istruzioni e
informazioni sulla base del presente manuale e alle
quali sono stati spiegati i compiti assegnati e i possi-
bili pericoli correlati a un comportamento improprio.
Personale specializzato:
Grazie alla formazione, alle conoscenze e
all'esperienza specializzate, nonché alla conoscen-
za di disposizioni pertinenti, è in grado di installare
il prodotto, metterlo in funzione ed effettuarne la
manutenzione.
Risoluzione
Eseguire il controlavaggio.
Aprire del tutto la manopola e
ripetere più volte il controlava-
ggio.
Regolare successivamente la
pressione d'uscita (vedi Messa
in funzione). Se la pressione
aumenta di nuovo, sostituire la
valvola (11).

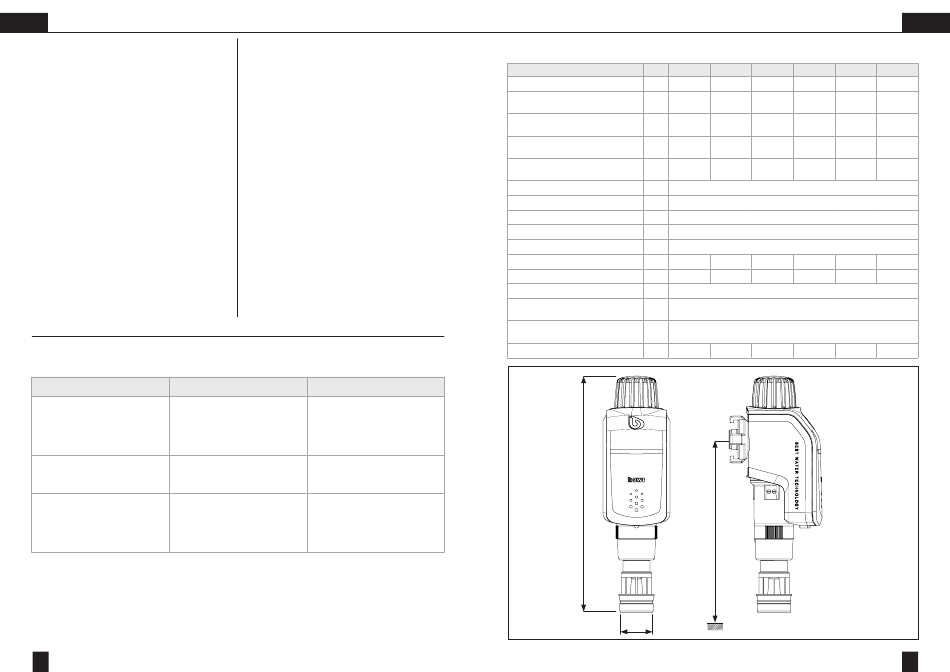

13. Dati tecnici

BWT R1 UM 3/4" RSF
Diametro nominale DN 20
Portata con Δp =
m³/h
0,2 bar RF da EN 13443-1
Portata con Δp =
m³/h 5,0
0,5 bar RF da EN 13443-1
Portata con HWS
m³/h
da EN 1567
Pressione a valle del riduttore di
bar
pressione
Capacità filtrante µm
Pressione nominale (PN) bar
Pressione di esercizio, min./max. bar
Temperatura acqua max. °C
Temperatura ambiente max. °C
Lunghezza senza raccordo mm 100
Lunghezza con raccordo mm 186
Altezza totale A mm
Dimensioni min. della tubazione al
B mm
pavimento
Raccordo di tubo flessibile,
C mm
diametro
Filettatura raccordo G G 1 ¼"
A
C
1" RSF 5/4" RSF 3/4" HWS 1" HWS
25 32 20 25
3 3,5 4 - -
5,5 6,0 - -
- - - 3,05 3,15
- - - 2 - 6 2 - 6
90/110
16
2,5 durante il risciacquo/16
30
40
100 105 100 100
186 205 198 198
352
350
50
G 1 ¼" G 1 ½" G 1 ¼" G 1 ¼"
B
IT
5/4" HWS
32
-
-
4
2 - 6
130
262
G 1 ½"
