AVENTICS | RTC-CG/RTC-HD/CKP | R412025608–BAL–001–AA | Deutsch
P1
#1
P1
#2
P1
#3
P1
#4
P1
#5
P1
#6

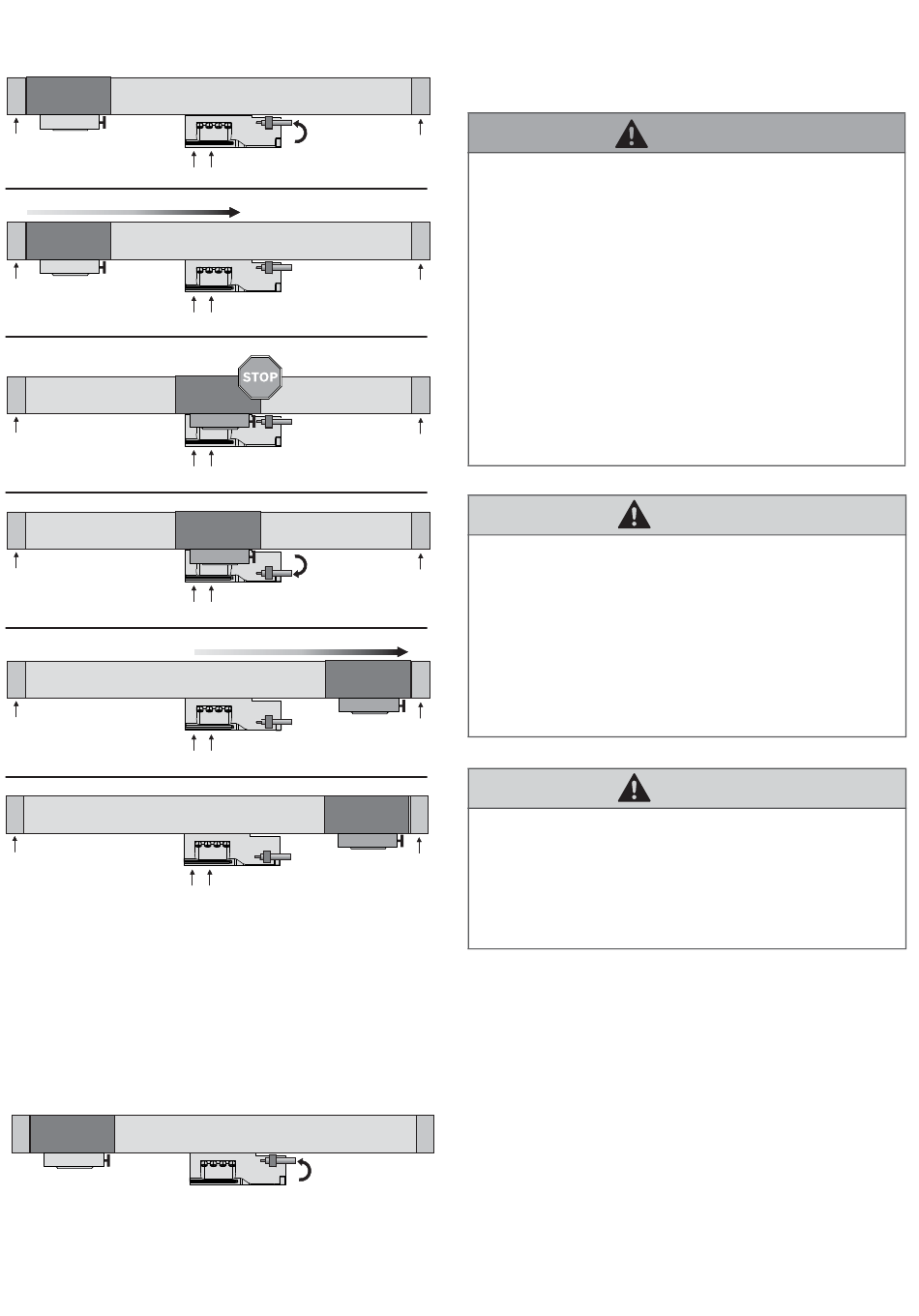

Mögliche Abfolge der Schlittenpositionen
Es sind folgende Abfolgen der Schlittenpositionen
möglich:
(1) Æ (2) Æ (3)
(1) Æ (2) Æ (1) Æ (3)
(1) Æ (3) Æ (2) (Hierfür müssen der Zwischenanschlag
mit Stoßdämpfer und die Feineinstellung umgebaut
werden.)
(1)
P3 P4
P3 P4
P3 P4
P3 P4
P3 P4
P3 P4
(2)
8 Inbetriebnahme
P2
Gefahr durch unkontrollierbare Beschleunigung des
Schlittens!
Wenn der Schlitzzylinder nicht auf beiden Seiten in
gleicher Weise mit Druck beaufschlagt wird, kann der
Schlitten unkontrolliert beschleunigt werden und einen
Endanschlag mit hoher kinetischer Energie
P2
durchbrechen. Dadurch können schwerste bis tödliche
Verletzungen verursacht weden.
O Stellen Sie sicher, dass der Schlitzzylinder stets
beidseitig mit Druck beaufschlagt wird.
O Stellen Sie sicher, dass der Druck auf beiden Seiten
des Schlitzzylinders ausgeglichen ist.
O Stellen Sie sicher, dass sich keine Personen im
P2
Bereich der Endanschläge aufhalten.
Gefahr durch lose Objekte im Verfahrbereich des
Schlittens!
P2
Der Schlitten kann mit seiner Bewegungsenergie
Objekte mitreißen, die sich im Verfahrbereich befinden
bzw. in den Verfahrbereich hineinragen.
O Stellen Sie sicher, dass sich keine losen Bauteile,
Werkzeuge oder Werkstücke im Verfahrbereich des
Schlittens befinden, die vom Schlitten mitgerissen
werden können.
P2
Gefahr durch Bewegung des Schlittens!
Der Schlitten kann mit seiner Bewegungsenergie
P2
Gliedmaßen quetschen und andere Verletzungen
verursachen.
O Stellen Sie sicher, dass Personen nicht in den
Bewegungsbereich des Schlitzzylinders greifen.
Probelauf durchführen
Nachdem Sie Ihre Anlage neu eingestellt haben, können
Sie einen Probelauf durchführen.
1. Führen Sie zuerst einen Probelauf ohne Aufbauten
und ohne Nutzlast durch.
2. Justieren Sie den Zwischenanschlag bei Bedarf.
(3)
Lockern Sie dazu die Schrauben an dem Nutenstein
und ziehen Sie diese anschließend wieder fest.
Beachten Sie die Anzugsmomente unter „6 Montage".
3. Führen Sie abschließend einen Probelauf mit Nutzlast
durch.
WARNUNG
VORSICHT
VORSICHT
6
