AVENTICS | RTC-CG/RTC-HD/CKP | R412025608–BAL–001–AA | Svenska
P1
#3
P1
#4
P1
#5
P1
#6

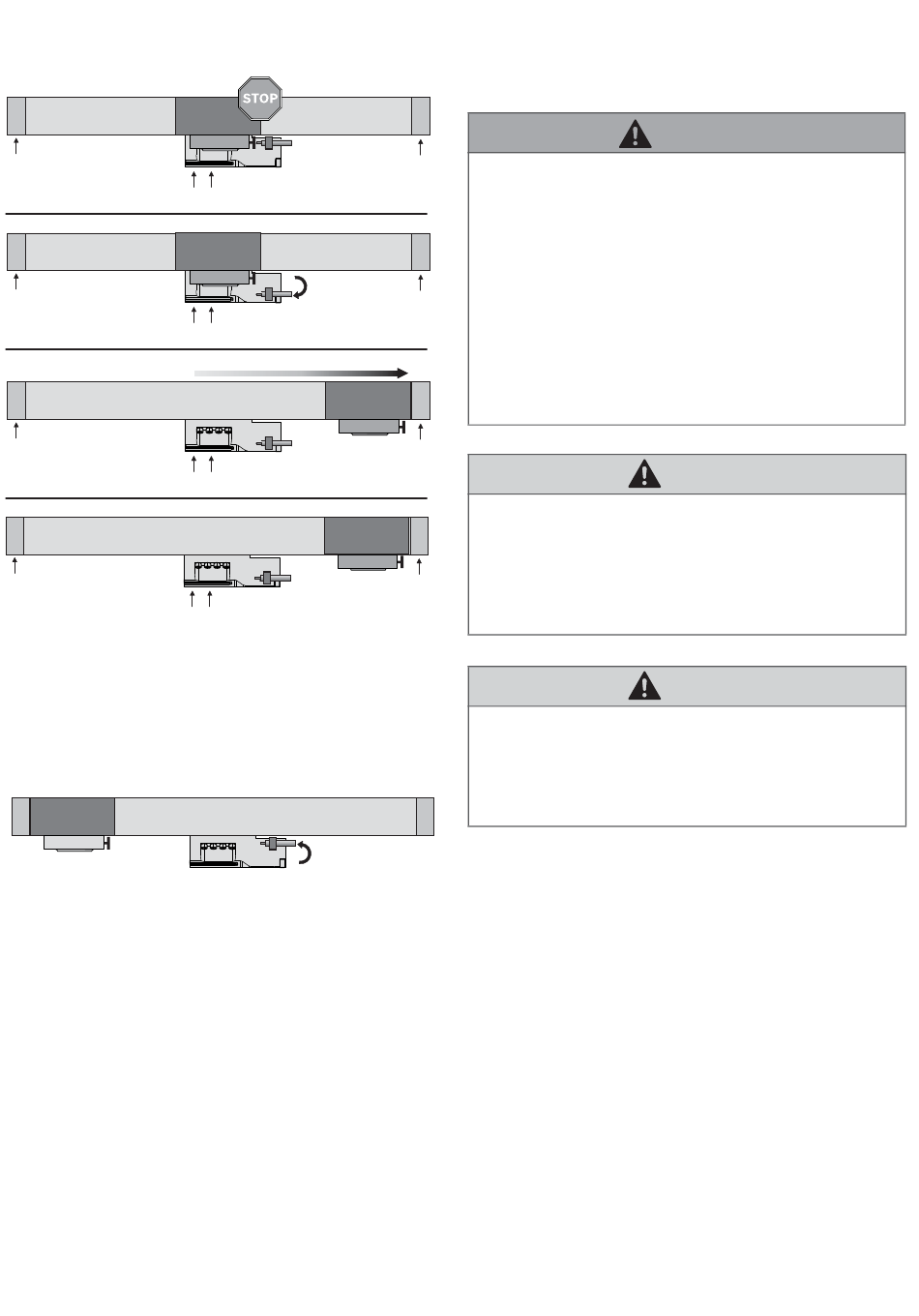

Möjliga ordningsföljder för skyttellägen
Följande ordningsföljder för skyttellägen är möjliga:
(1) Æ (2) Æ (3)
(1) Æ (2) Æ (1) Æ (3)
(1) Æ (3) Æ (2) (För denna måste mellananslaget med
stötdämpare och fininställningen monteras om.)
(1)
P3 P4
P3 P4
P3 P4
P3 P4
(2)
8 Driftstart
P2
Fara på grund av att skytteln kan accelerera
okontrollerat!
Om inte skyttelcylindern påluftas likadant på båda
sidor, kan skytteln accelerera okontrollerat och tränga
igenom ändanslaget med hög rörelseenergi. På så sätt
kan man skadas svårt och till och med dödligt.
O Se till att skyttelcylindern alltid trycksätts på båda
P2
sidor.
O Se till att trycket utjämnas på båda sidor av
skyttelcylindern.
O Se till att inga personer befinner sig i området nära
ändanslagen.
P2
Fara på grund av lösa föremål i skyttelns
rörelseområde!
När skytteln rör sig kan den dra med sig föremål som
finns i eller sticker in i dess rörelseområde.
P2
O Se till att inga lösa komponenter, verktyg eller
arbetsobjekt finns i skyttelns rörelseområde.
Fara på grund av skyttelns rörelse!
Kroppsdelar kan komma i kläm och andra skador kan
uppstå på grund av skyttelns rörelseenergi.
(3)
O Se till att personer inte sträcker sig in
i skyttelcylinderns rörelseområde.
Provkör
När anläggningen har justerats om kan du provköra den.
1. Provkör först utan påbyggnader och nyttolast.
2. Justera vid behov mellananslaget. Lossa då
skruvarna på spårmuttern och dra därefter åt dem
igen. Observera åtdragningsmomenten vid
6 Montage.
3. Provkör till sist med nyttolast.
VARNING!
SE UPP!
SE UPP!
41
