AVENTICS | RTC-CG/RTC-HD/CKP | R412025608–BAL–001–AA | Español

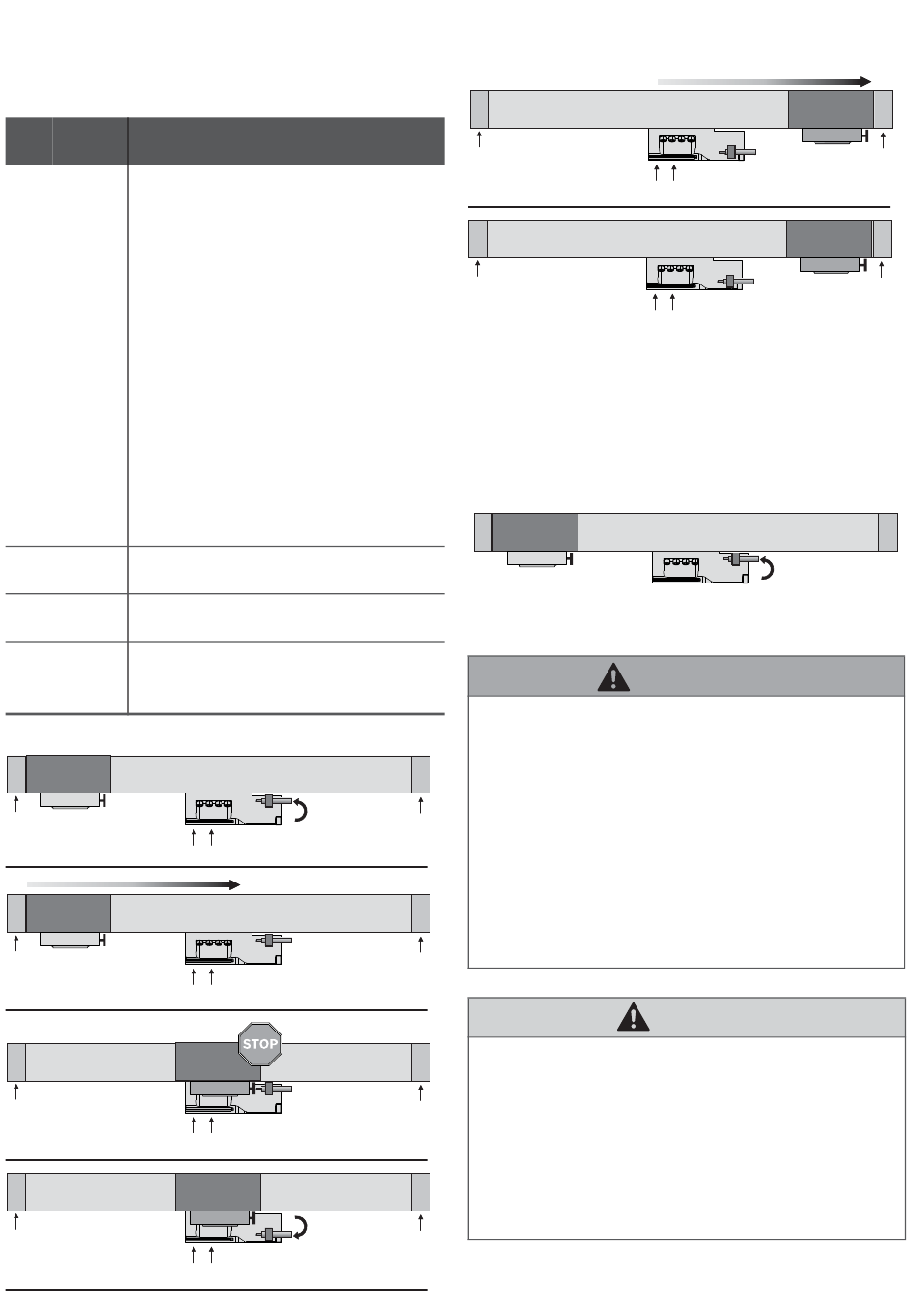

Secuencia de posiciones de la cuna para sentido de
efecto a derecha
Presión Descripción
Fig.
en
#3 P3 y P1 El gatillo con amortiguador permanece
y P2 en la posición retraída.
¡ADVERTENCIA! Antes de salir de la
posición intermedia, es imprescindible
despresurizar siempre ambas cámaras
de aire. De lo contrario, el desplaza-
miento se realiza a la cámara de aire
vacía y la estrangulación del aire de
escape no puede actuar.
O Presurice las dos cámaras de presión
del cilindro en la posición intermedia
(también en caso de posición de
montaje vertical) de modo que el
cilindro quede sin fuerza. Para ello se
debe reducir la presión de la cámara
de aire superior lo suficiente para
que quede compensada la fuerza de
gravedad.
#4 P1 y P2 El gatillo con amortiguador se sitúa en
y P4 la posición extendida.
#5 P1 La cuna se desplaza a la posición
extendida.
#6 P2 La cuna vuelva a posición inicial.
El gatillo con amortiguador DEBE
permanecer en la posición extendida.
P1
#1
P1
#2
P1
#3
P1
#4
P3 P4
P3 P4
P3 P4
P3 P4
P1
#5
P1
#6
Posible secuencia de posiciones de la cuna
Se admiten las siguientes secuencias de posiciones de la
cuna:
(1) Æ (2) Æ (3)
(1) Æ (2) Æ (1) Æ (3)
(1) Æ (3) Æ (2) (Para ello se deben cambiar de posición el
tope intermedio con amortiguador y el ajuste de precisión.)
(1)
8 Puesta en servicio
Peligro por aceleración descontrolada de la cuna
Si no se aplica presión por igual al cilindro sin vástago
en ambos lados, la cuna puede acelerar de forma no
controlada y romper un tope final a una energía
cinética elevada. Esto puede provocar lesiones graves,
de carácter incluso mortal.
P2
O Asegúrese de que siempre se aplique presión al
cilindro sin vástago por ambos lados.
O Asegúrese de que la presión a ambos lados del
cilindro sin vástago esté equilibrada.
O Asegúrese de que no haya nadie en la zona de los
topes finales.
P2
Peligro por objetos sueltos en la zona de
desplazamiento de la cuna
Con la energía que se genera en el desplazamiento,
P2
la cuna puede arrastrar cualquier objeto que se
encuentre en la zona de desplazamiento.
O Asegúrese de que no haya ningún componente
suelto, herramientas ni piezas en la zona de
desplazamiento de la cuna que pudiese ser
arrastrado por esta.
P2
P3 P4
P3 P4
(2)
ADVERTENCIA
ATENCIÓN
34
P2
P2
(3)
