AVENTICS | RTC-CG/RTC-HD/CKP | R412025608–BAL–001–AA | Español
Peligro por desplazamiento de la cuna
Con la energía que se genera en el desplazamiento,
la cuna podría aplastar extremidades del cuerpo y
provocar otras lesiones.
O Asegúrese de que nadie entre en la zona de
desplazamiento del cilindro sin vástago.
Realizar prueba de funcionamiento
Una vez que la instalación esté ajustada, puede realizar
una prueba de funcionamiento.
1. Realice primero una prueba de funcionamiento sin
elementos agregados ni carga útil.
2. Ajuste el tope intermedio en caso necesario. Para ello,
afloje los tornillos de la tuerca corredera y, a
continuación, vuelva a apretarlos con fuerza. Tenga
en cuenta los pares de apriete que se especifican en
el capítulo 6 "Montaje".
3. Finalmente, realice una prueba de funcionamiento
con carga útil.

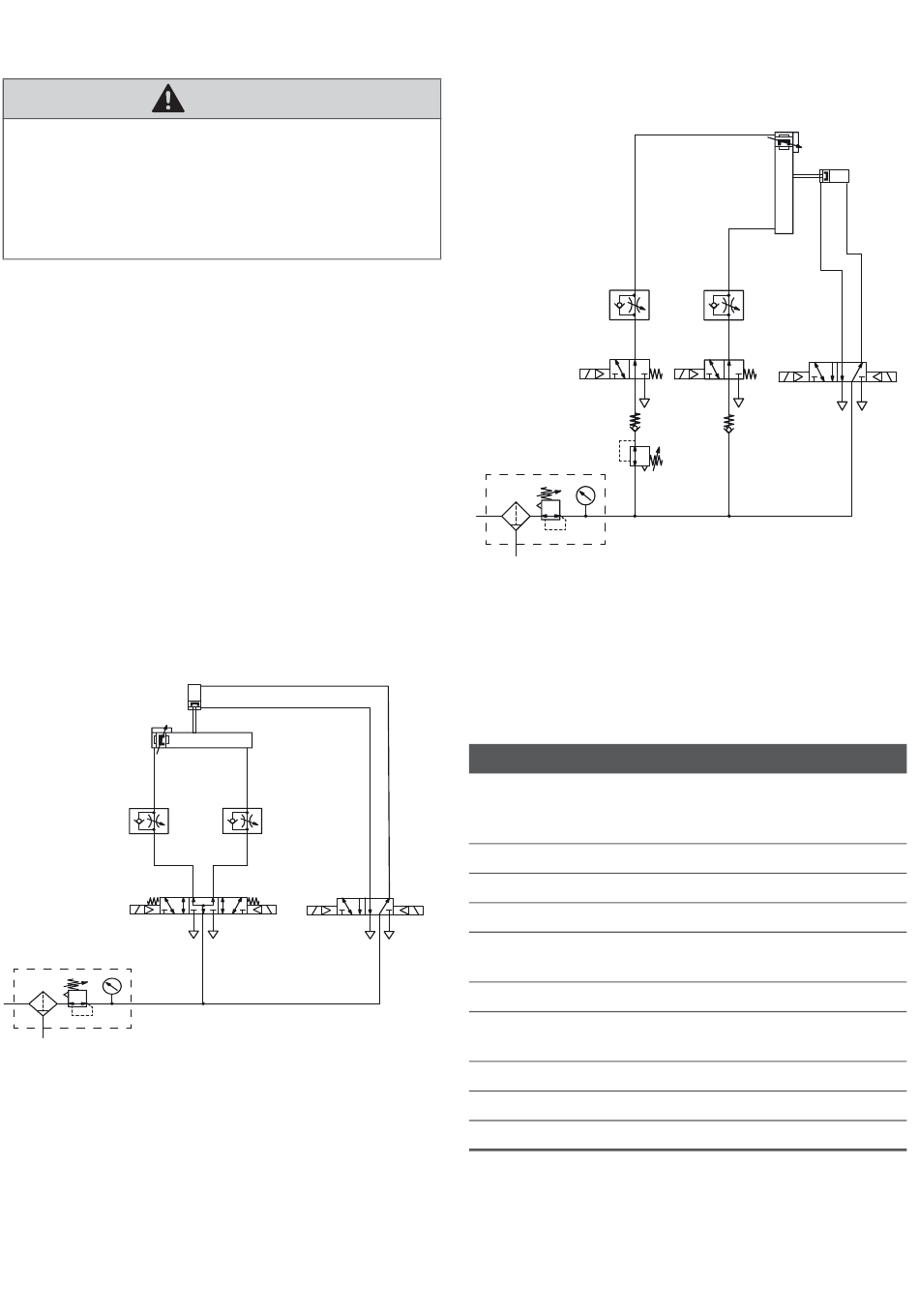

9 Ejemplo de pilotaje
Posición de montaje horizontal
P1
2
1
ATENCIÓN
P3
P4
P2
2
1
4 2
5 1 3
Posición de montaje vertical
10 Eliminación de residuos
O Elimine el aparato de acuerdo con las
especificaciones de su país.
11 Datos técnicos
Generalidades
Dimensiones (An x Al x P)
Peso
Presión de servicio mín./máx.
4 2
Temperatura ambiente y del medio
5 1 3
Medio
Tamaño de partículas
Contenido de aceite del aire
comprimido
Posición de montaje
Posición de montaje amortiguador
Volumen por carrera
P1
P4
P2
2
2
1
1
2 2
1 3 1 3
153,6 mm x
46,8 mm x
54,5 mm
0,727 kg
4 bar/8 bar
-10 °C/60 °C
Aire
comprimido
≤ 5 μm
≤ 1 mg/m
Indiferente
Indiferente
4,6 cm
35
P3
4 2
5 1 3
3
3
