AVENTICS | RTC-CG/RTC-HD/CKP | R412025608–BAL–001–AA | Español

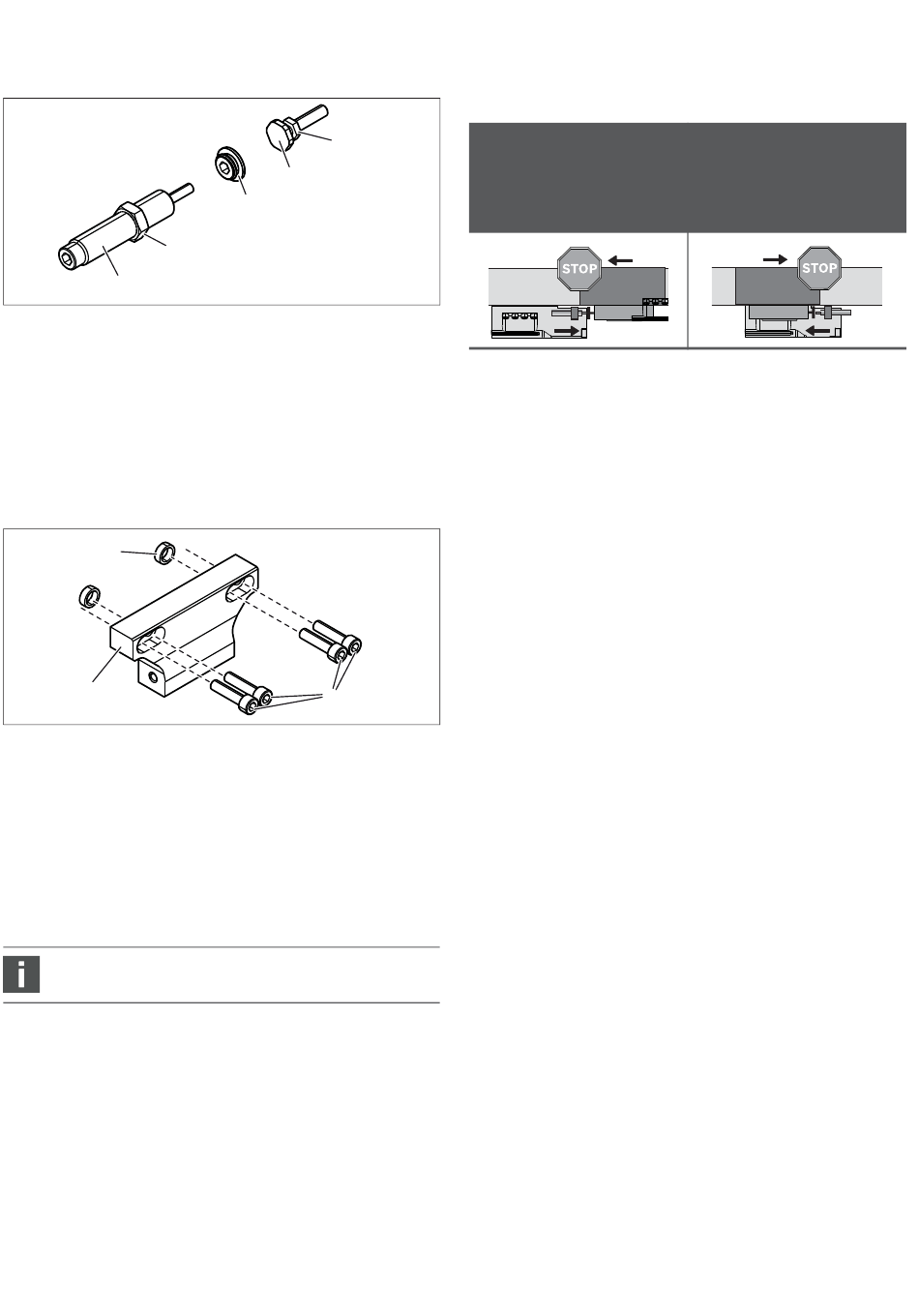

El amortiguador debe ser adecuado a la aplicación.
9
8
8 Amortiguador
9 Tuerca de fijación
Juego de piezas para escuadra de tope
La escuadra de tope se fija a la cuna.
Está disponible en diferentes tamaños según el tamaño
del émbolo del cilindro (véase el catálogo de productos
online).
15
13
13 Escuadra de tope
14 Tornillos
5 Sentido de efecto del tope
intermedio
La orientación del amortiguador y del ajuste de precisión
determinan el sentido de efecto.
El sentido de efecto siempre es opuesto al
sentido de desplazamiento.
12
11
10
10 Arandela de retención
11 Ajuste de precisión
12 Tuerca
14
15 Anillos de centraje
El ejemplo siguiente es aplicable para montaje en
horizontal:
Sentido de
desplazamiento (1) hacia
la izquierda/sentido de
efecto (2) hacia la
derecha
1
2
Para orientación vertical tendríamos:
W
Sentido de desplazamiento hacia arriba/sentido de
efecto hacia abajo
W
Sentido de desplazamiento hacia abajo/sentido de
efecto hacia arriba
El tope intermedio actúa solo en un sentido de
desplazamiento de la cuna.
Para modificar el sentido de efecto se deben ejecutar los
pasos siguientes:
W
girar el amortiguador 180°;
W
montar el ajuste de precisión en el lado opuesto del
tope.
6 Montaje
Preparación
1. Desconecte la presión de la instalación.
2. Asegure el componente de la instalación que está sin
presión para impedir que se pueda conectar.
3. ¡ADVERTENCIA! Despresurice por completo y a
ambos lados el cilindro sin vástago antes del montaje.
4. Retire los elementos agregados que pueda tener la
cuna.
Sentido de
desplazamiento (1) hacia
la derecha/sentido de
efecto (2) hacia la
izquierda
1
2
