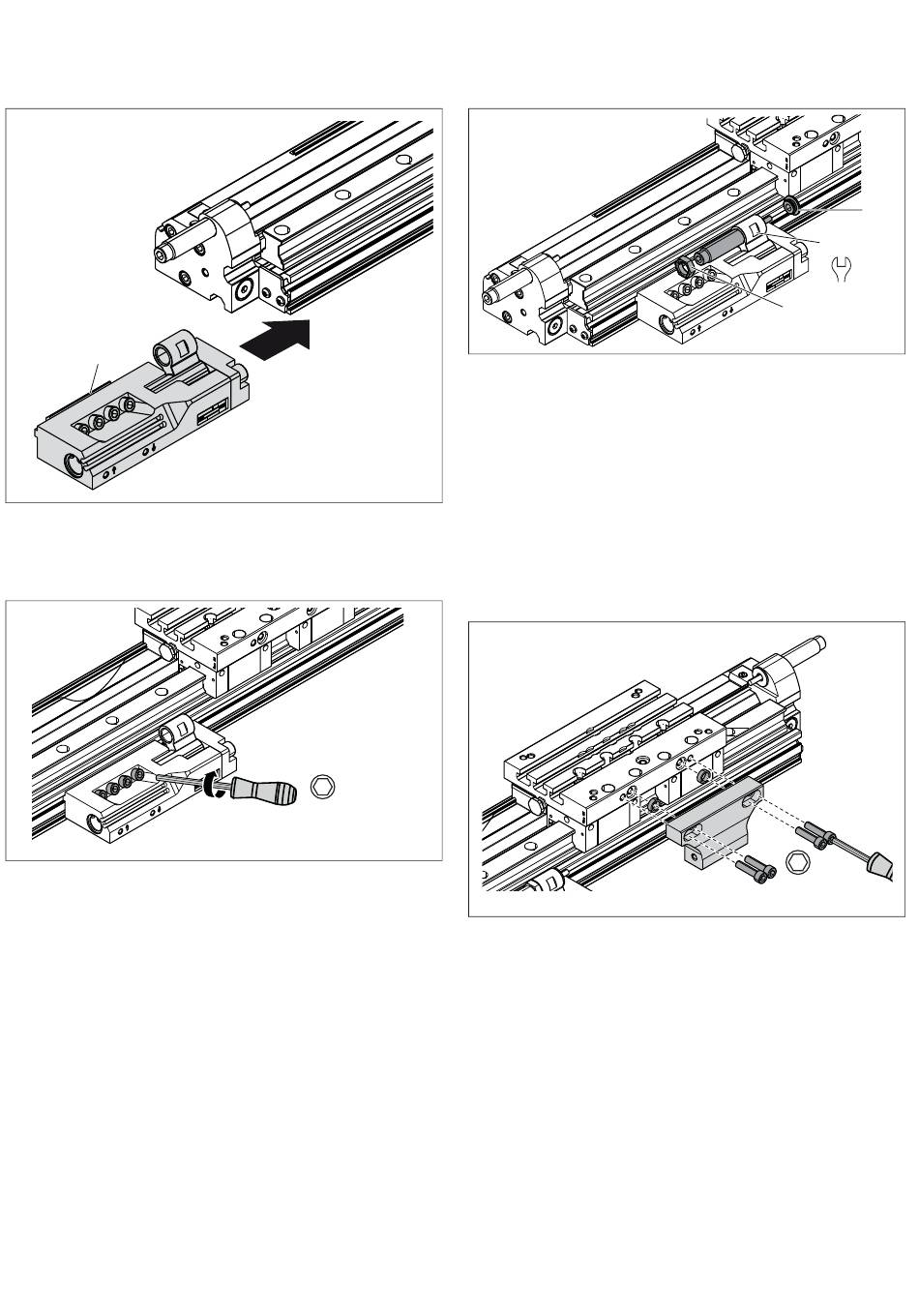

Fijación del tope intermedio al cilindro
5
1. Introduzca el tope intermedio con la tuerca
corredera (5) en la ranura del cilindro.
2. Sitúe el tope intermedio en la posición que
corresponda.
3. Apriete los tornillos en cruz (hexágono interior de
ancho 5).
Par de apriete: 10 ±1 Nm
4. Apriete los tornillos varias veces de forma sucesiva
hasta que todos hayan alcanzado el par de apriete.
4x
SW 5
M = 10 ± 1 Nm
D
Montaje del amortiguador
1. Enrosque la arandela de retención (10) con una llave
Allen (ancho 6). Para poder enroscarla deberá bloquear
el gatillo del tope intermedio con una llave (ancho 16).
Par de apriete: 10 ±1 Nm
2. Enrosque el amortiguador a mano hasta la arandela
de retención.
3. Enrosque la tuerca de fijación (9) en el amortiguador.
Para poder enroscarla deberá bloquear el gatillo del
tope intermedio con una llave (ancho 16).
Par de apriete: 6 Nm
Montaje de la escuadra de tope
1. Fije la escuadra de tope con los cuatro tornillos
(hexágono interior de ancho 5) y dos anillos de
centraje como se muestra en la imagen.
2. Apriete los tornillos en cruz.
Par de apriete: 10 ±1 Nm
32
10
SW 16
9
4x
SW 5
M = 10 ± 1 Nm
