AVENTICS | RTC-CG/RTC-HD/CKP | R412025608–BAL–001–AA | Français
Consignes de sécurité selon le produit
et la technique
AVERTISSEMENT
Danger dû à des différences de pression élevées !
Si le vérin sans tige n'est ventilé que d'un seul côté, le
chariot peut accélérer de manière incontrôlée de la
position intermédiaire en direction du côté purgé et, en
raison d'une énergie cinétique élevée, rompre la butée
de fin de course. Ce dysfonctionnement peut provoquer
des blessures graves à mortelles.
O Si les deux chambres d'air n'ont auparavant pas été
ventilées de manière homogène, s'assurer que le
chariot en service ne sorte jamais de la position
intermédiaire.
O Même en cas de position de montage verticale,
ventiler les deux chambres de pression du vérin en
position intermédiaire de telle sorte que le vérin
soit sans force. Pour cela, la pression pour la
chambre d'air supérieure doit être réduite jusqu'à
ce que la gravité soit équilibrée.
O Ventiler et purger la butée intermédiaire
uniquement dans l'ordre décrit au chapitre 7
« Réglage de la suite de positions du chariot ».
Risque de blessure dû à l'énergie emmagasinée (air
comprimé) !
Des risques dus à l'énergie emmagasinée (air
comprimé) subsistent même lorsque l'installation est à
l'arrêt.
O De manière générale, éviter d'emmagasiner de l'air
comprimé.
O Purger le vérin sans tige sur lequel la butée
intermédiaire doit être disposée.
O S'assurer que d'autres pièces de l'installation ne
puissent être purgées de manière incontrôlée lors
du montage.
O Dans l'espace de travail à proximité immédiate,
éliminer toutes les autres sources de danger
a) Provenant de l'énergie emmagasinée dans
l'installation
b) Provenant du mouvement normal de
déplacement du chariot
3 Fourniture
W
1 butée intermédiaire
W
4 vis M6x16 (prémontées)
W
1 écrou de fixation (prémonté)
W
1 notice d'utilisation
4 Vue d'ensemble des
produits
A noter : les amortisseurs et l'équerre de butée
ne font pas partie du jeu de pièces pour butée
intermédiaire et doivent être commandés
séparément (voir catalogue en ligne).

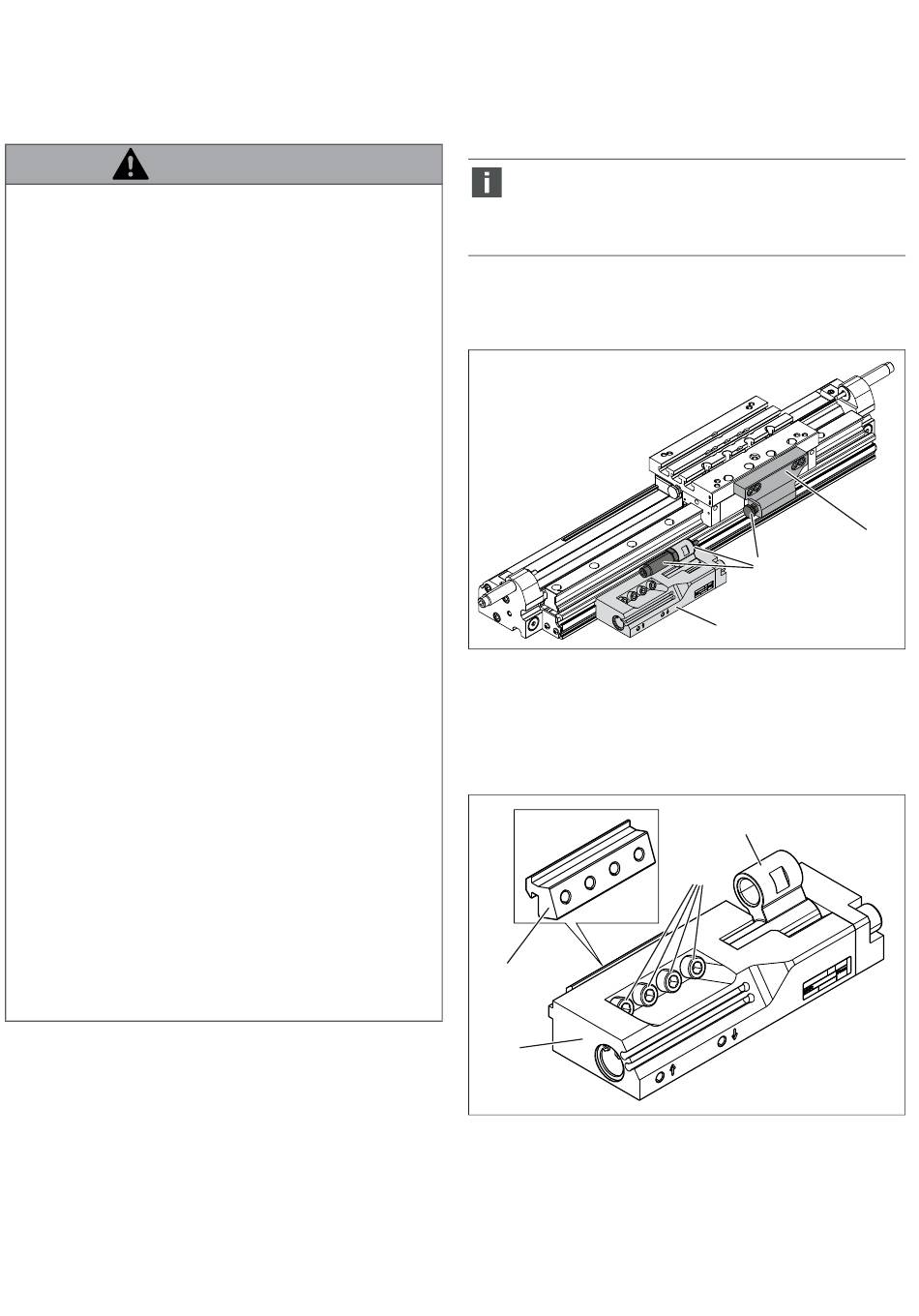

Jeu de pièces pour vérin sans tige de série RTC
Les jeux de pièces montés sont indiqués en gris sur la
figure.
1 Jeu de pièces butée intermédiaire
2 Jeu de pièces pour amortisseur
3 Jeu de pièces pour équerre de butée
Jeu de pièces butée intermédiaire (R412024700)
5
4
4 Butée intermédiaire
5 Ecrou de fixation (prémonté)
Jeu de pièces pour amortisseur
L'amortisseur est fixé au cliquet de la butée intermédiaire.
L'ajustage précis est vissé à l'équerre de butée.
L'amortisseur doit être conçu conformément à l'application.
3
2
1
7
6
6 Vis (prémontées)
7 Cliquet
