AVENTICS | RTC-CG/RTC-HD/CKP | R412025608–BAL–001–AA | Deutsch

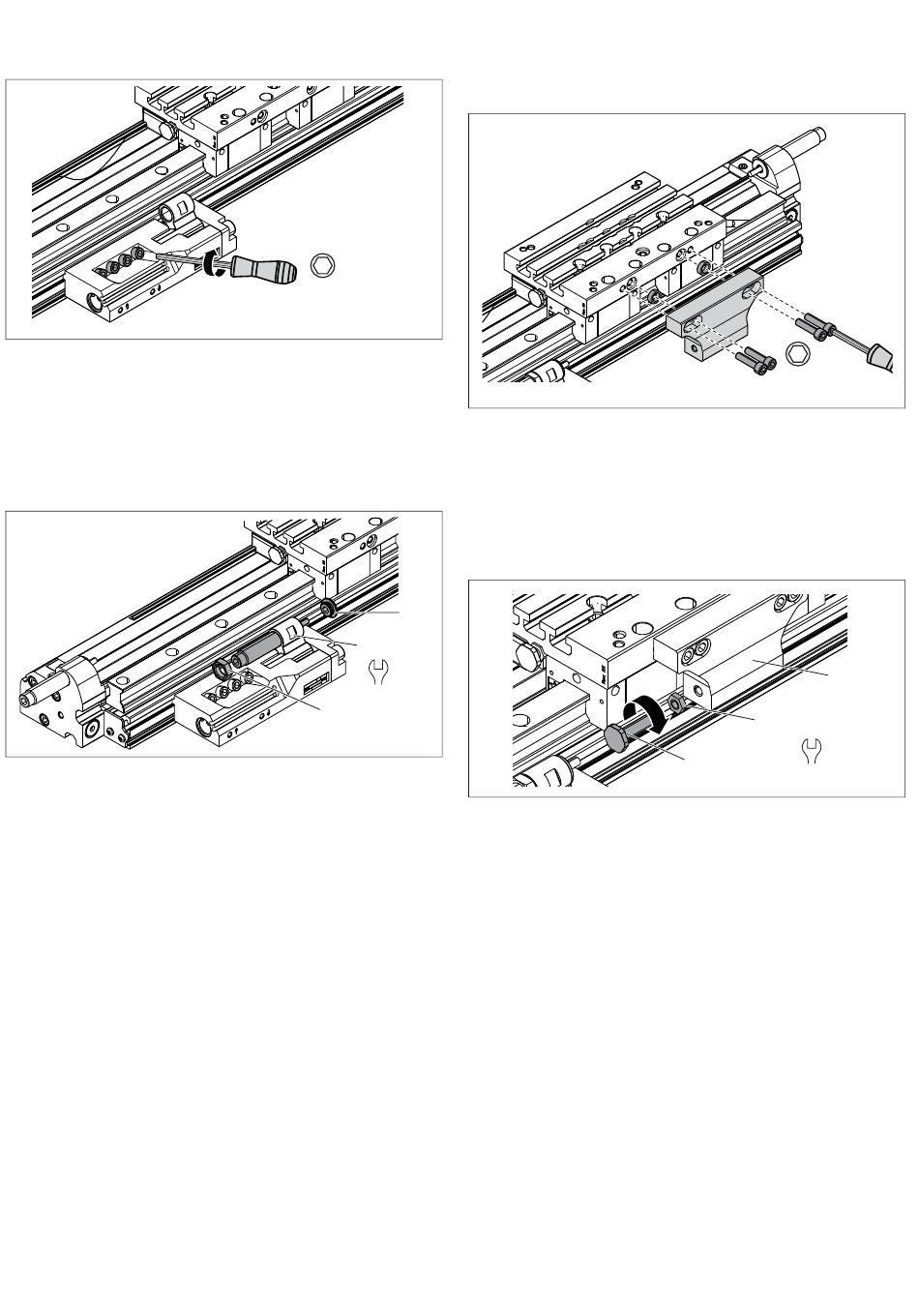

3. Ziehen Sie die Schrauben (Innensechskant SW5) über
Kreuz an.
Anzugsmoment: 10 ±1 Nm
4. Ziehen Sie die Schrauben mehrmals nach, bis alle
Schrauben das Anzugsmoment erreicht haben.
Stoßdämpfer einbauen
1. Schrauben Sie die Anschlagscheibe (10) mit einem
Innensechskantschlüssel (Schlüsselweite SW6) ein.
Halten Sie dabei die Klinke des Zwischenanschlags
fest (Schlüsselweite SW16).
Anzugsmoment: 10 ±1 Nm
2. Schrauben Sie den Stoßdämpfer handfest bis zur
Anschlagscheibe ein.
3. Schrauben Sie die Befestigungsmutter (9) auf den
Stoßdämpfer. Halten Sie dabei die Klinke des
Zwischenanschlags fest (Schlüsselweite SW16).
Anzugsmoment: 6 Nm
4x
SW 5
M = 10 ± 1 Nm
D
10
SW 16
9
Anschlagwinkel montieren
1. Befestigen Sie den Anschlagwinkel mit vier
Schrauben (Innensechskant SW5) und zwei
Zentrierringen wie in der Abbildung dargestellt.
2. Ziehen Sie die Schrauben über Kreuz an.
Anzugsmoment: 10 ±1 Nm
Feineinstellung montieren
1. Schrauben Sie die Mutter (12) auf die Feineinstellung
(11) (Schlüsselweite SW10).
2. Schrauben Sie die Feineinstellung in den
Anschlagwinkel (13) (Justierung, siehe
„Feineinstellung justieren").
4x
SW 5
M = 10 ± 1 Nm
D
13
12 SW10
11
