AVENTICS | RTC-CG/RTC-HD/CKP | R412025608–BAL–001–AA | Italiano
Esecuzione di una corsa di prova
Dopo avere regolato nuovamente l'impianto è possibile
eseguire una corsa di prova.
1. Eseguire prima una corsa di prova senza
sovrastrutture e senza carico utile.
2. Regolare l'arresto intermedio in caso di bisogno.
Per farlo allentare le viti sulla chiocciola e stringerle
poi nuovamente. Osservare le coppie di montaggio
al paragrafo "6 Montaggio".
3. Al termine eseguire una corsa di prova con carico
utile.

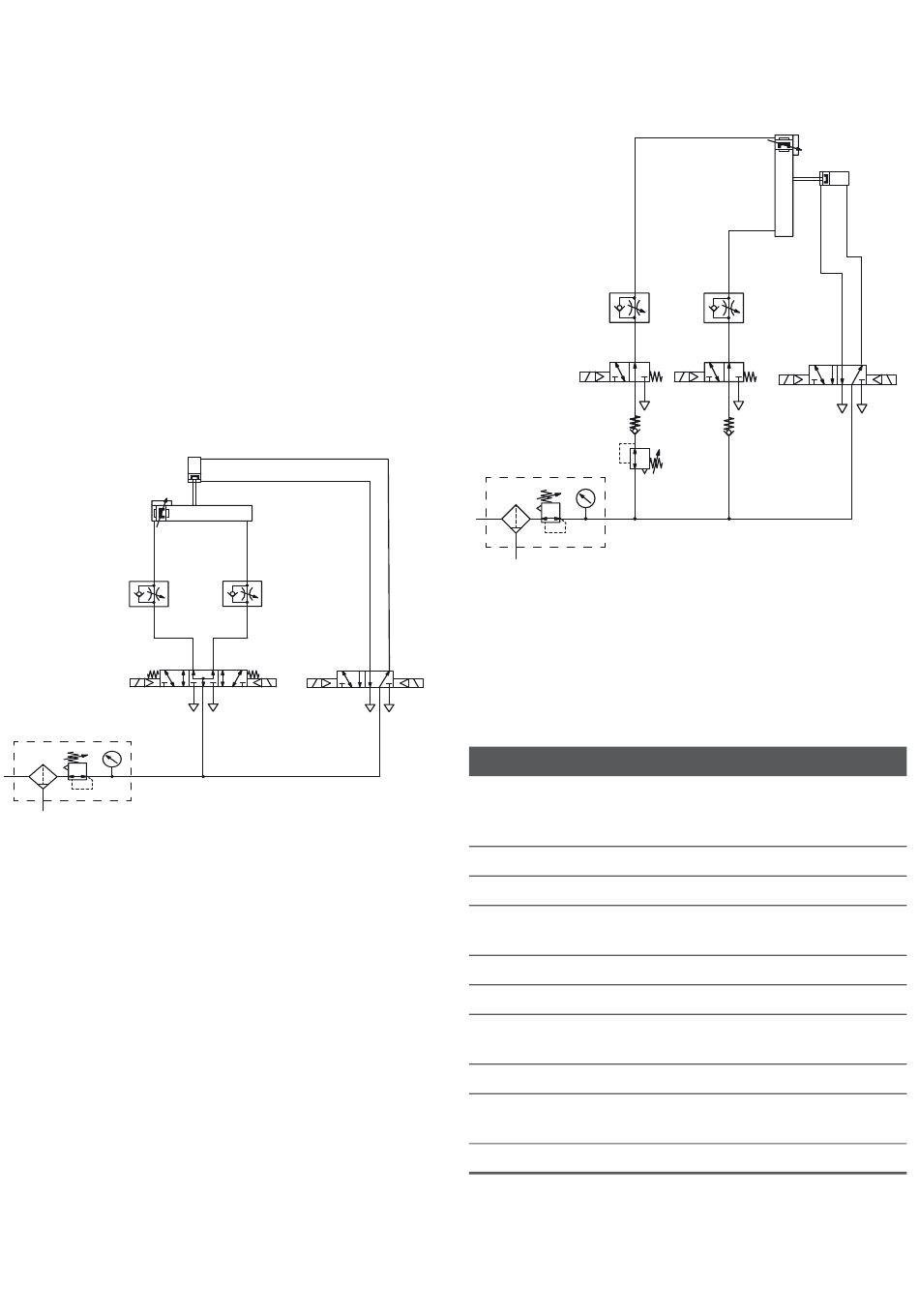

9 Comando di esempio
Posizione di montaggio orizzontale
P1
2
1
P3
P4
P2
2
1
4 2
5 1 3
Posizione di montaggio verticale
10 Smaltimento
O Smaltire l'apparecchio nel rispetto delle norme
vigenti nel proprio paese.
4 2
5 1 3
11 Dati tecnici
Dati generali
Dimensioni (l x h x p)
Peso
Pressione di esercizio min./max.
Temperatura ambiente
e temperatura dei fluidi
Fluido
Dimensione particella
Contenuto di olio dell'aria
compressa
Posizione di montaggio
Direzione di montaggio
ammortizzatore
Volume per corsa
P1
P4
P2
2
2
1 1
2 2
1 3 1 3
153,6 mm x
46,8 mm x
54,5 mm
0,727 kg
4 bar/8 bar
-10 °C/60 °C
Aria compressa
≤ 5 μm
≤ 1 mg/m
a scelta
Qualsiasi
4,6 cm
28
P3
4 2
5 1 3
3
3
