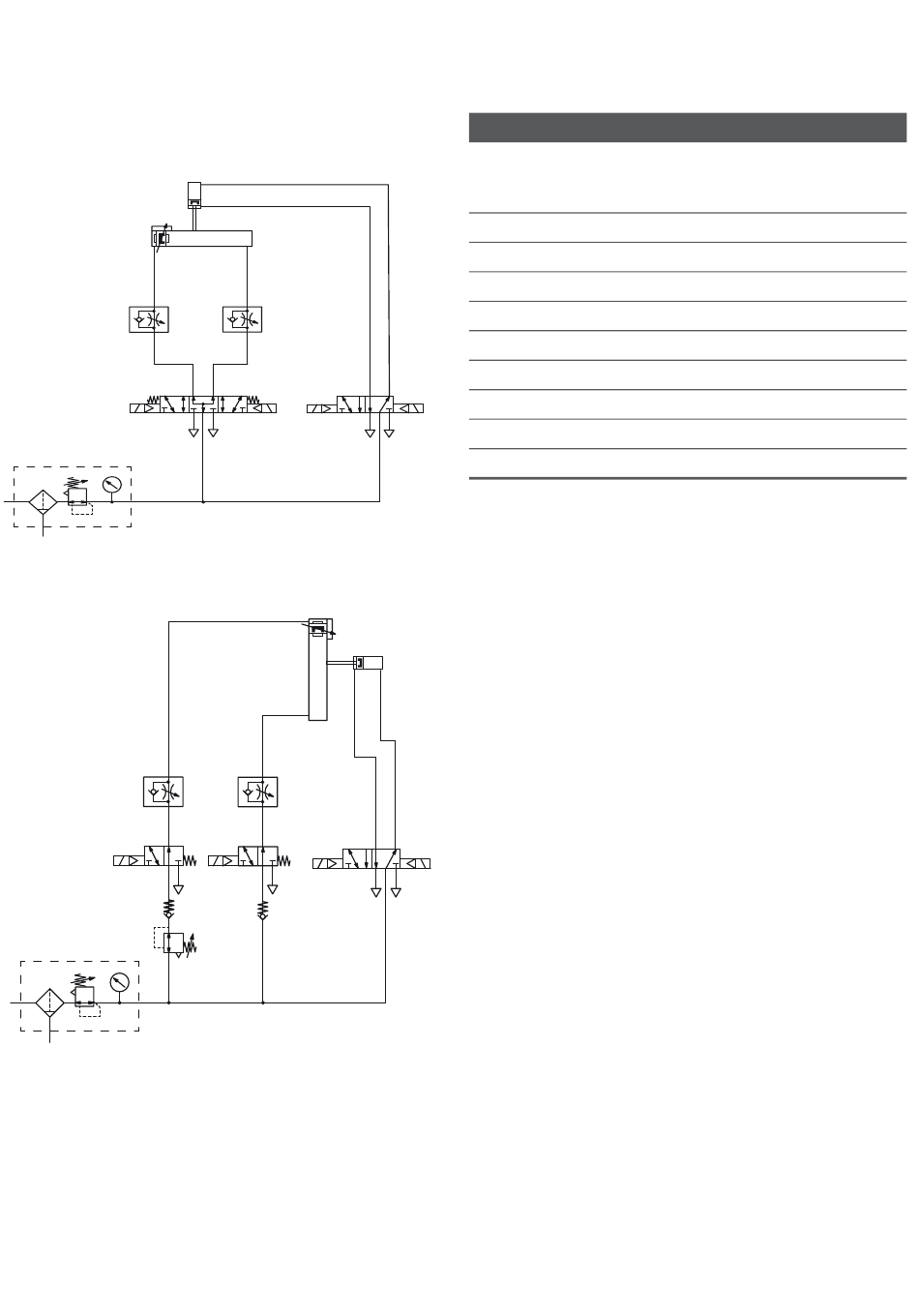

9 Exemple de commande
Position de montage horizontale
P1
2
1
Position de montage verticale
2
1
2
1 3
10 Elimination
O Eliminer l'appareil selon les directives en vigueur
dans le pays d'utilisation.
P3
P4
P2
2
1
4 2
5 1 3
P1
P4
P2
2
1
2
1 3
11 Données techniques
Données générales
Dimensions (L × H × P)
Poids
Pression de service min. / max.
Températures du fluide et ambiante -10 °C / 60 °C
Fluide
Taille de particule
Teneur en huile de l'air comprimé
4 2
Position de montage
5 1 3
Sens de montage amortisseur
Volume par course
P3
4 2
5 1 3
21
153,6 mm x
46,8 mm x
54,5 mm
0,727 kg
4 bar / 8 bar
Air comprimé
≤ 5 μm
3
≤ 1 mg/m
Indifférente
Indifférent
3
4,6 cm
