AVENTICS | RTC-CG/RTC-HD/CKP | R412025608–BAL–001–AA | Deutsch
Der Stoßdämpfer muss der Anwendung entsprechend
ausgelegt sein.
9
8

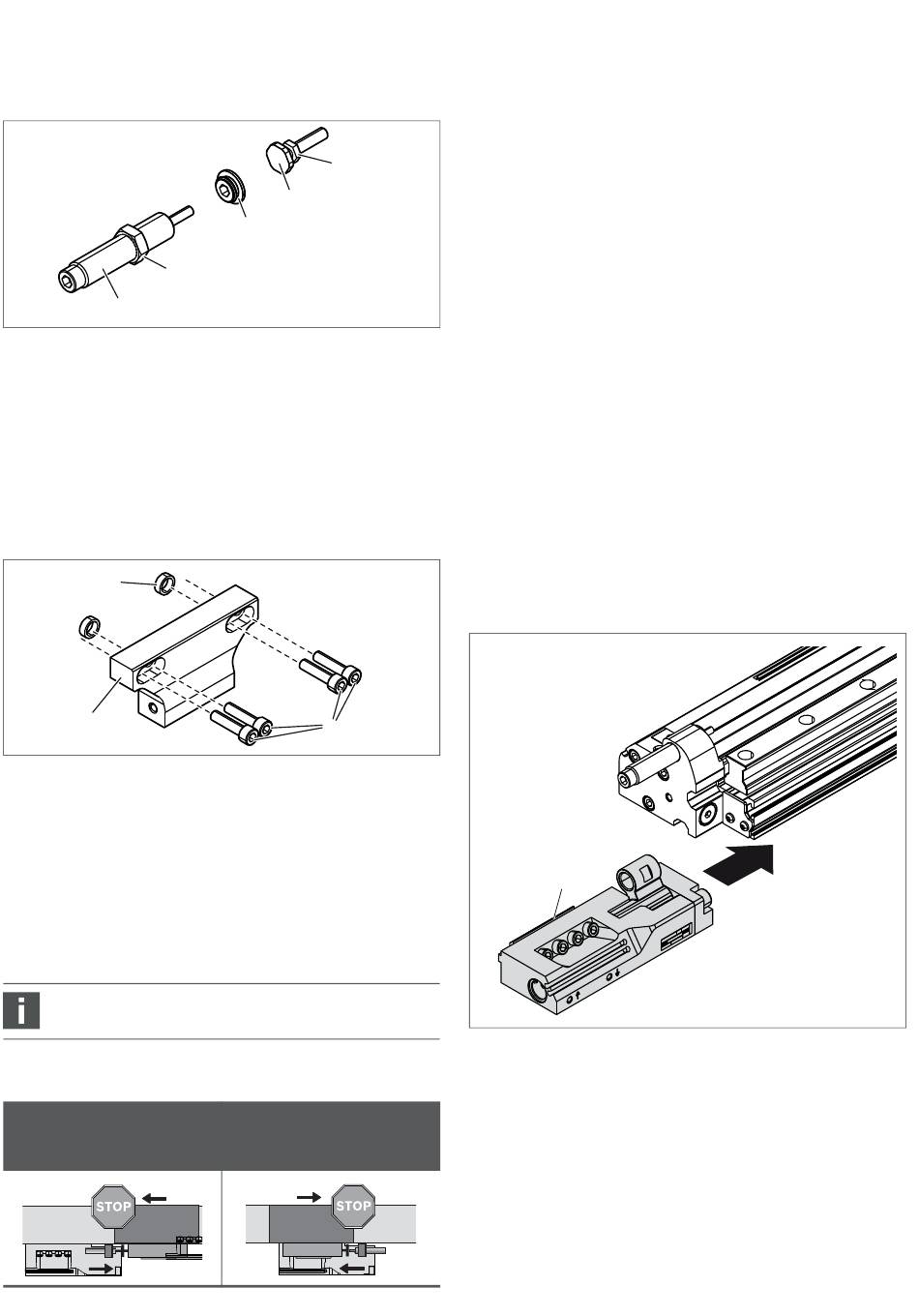

8 Stoßdämpfer
9 Befestigungsmutter
Teilesatz Anschlagwinkel
Der Anschlagwinkel wird am Schlitten befestigt.
Er ist in verschiedenen Größen entsprechend der
Kolbengröße des Zylinders erhältlich, siehe Online-
Produktkatalog.
15
13
13 Anschlagwinkel
14 Schrauben
5 Wirkrichtungen des
Zwischenanschlags
Die Ausrichtung des Stoßdämpfers und der
Feineinstellung bestimmen die Wirkrichtung.
Die Wirkrichtung ist immer entgegengesetzt zur
Verfahrrichtung.
Das folgende Beispiel gilt für den horizontalen Einbau:
Verfahrrichtung (1) nach
links/Wirkrichtung (2)
nach rechts
1
2
12
11
10
10 Anschlagscheibe
11 Feineinstellung
12 Mutter
14
15 Zentrierringe
Verfahrrichtung (1) nach
rechts/Wirkrichtung (2)
nach links
1
2
Bei vertikaler Ausrichtung gilt entsprechend:
W
Verfahrrichtung nach oben/Wirkrichtung nach unten
W
Verfahrrichtung nach unten/Wirkrichtung nach oben
Der Zwischenanschlag wirkt nur in einer Verfahrrichtung
des Schlittens.
Um die Wirkrichtung zu ändern, müssen Sie folgende
Schritte durchführen:
W
den Stoßdämpfer um 180° drehen
W
die Feineinstellung an der gegenüberliegenden Seite
des Anschlags montieren
6 Montage
Vorbereitung
1. Schalten Sie die Anlage drucklos.
2. Sichern Sie den drucklos geschalteten Anlagenteil
gegen Wiedereinschalten.
3. WARNUNG! Entlüften Sie den Schlitzzylinder vor der
Montage auf beiden Seiten vollständig.
4. Entfernen Sie gegebenenfalls Aufbauten vom
Schlitten.
Zwischenanschlag am Zylinder
befestigen
5
1. Schieben Sie den Zwischenanschlag mit dem
Nutenstein (5) in die Nut des Zylinders ein.
2. Positionieren Sie den Zwischenanschlag an der
gewünschten Stelle.
3
