AVENTICS | RTC-CG/RTC-HD/CKP | R412025608–BAL–001–AA | Svenska

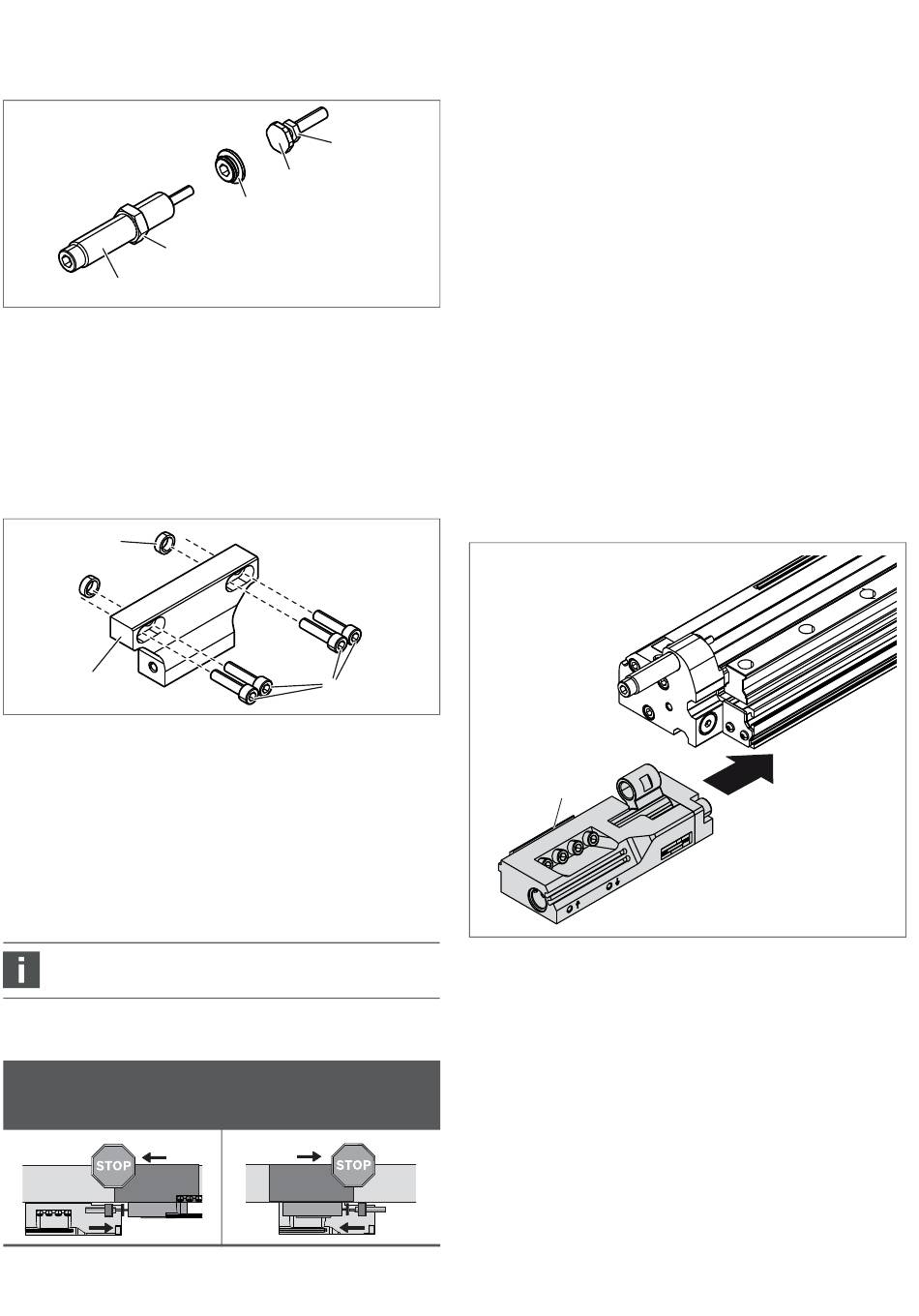

Stötdämparen måste anpassas till användningen.
9
8
8 Stötdämpare
9 Fästmutter
Monteringssats anslagsvinkel
Anslagsvinkeln fästs på skytteln.
Den finns i olika storlekar beroende på cylinderns
kolvstorlek, se online-katalogen.
15
13
13 Anslagsvinkel
14 Skruvar
5 Mellanslagets
arbetsriktning
Placeringen av stötdämparen och fininställningen
bestämmer arbetsriktningen.
Arbetsriktningen är alltid den motsatta mot
körriktningen.
Följande exempel gäller för horisontell montering:
Körriktning (1)
åt vänster/Arbetsriktning
(2) åt höger
1
2
12
11
10
10 Anslagsbricka
11 Fininställning
12 Mutter
14
15 Centreringsringar
Körriktning (1) åt höger/
Arbetsriktning (2)
åt vänster
1
2
Vid vertikal montering gäller på motsvarande sätt:
W
Körriktning uppåt/Arbetsriktning nedåt
W
Körriktning nedåt/Arbetsriktning uppåt
Mellananslaget fungerar endast i en av skyttelns
körriktningar.
För att ändra arbetsriktning måste följande steg utföras:
W
Vrid stötdämparen 180°
W
Montera fininställningen på andra sidan av anslaget.
6 Montering
Förberedelser
1. Gör anläggningen trycklös.
2. Gör den aktuella anläggningsdelen trycklös och säkra
den mot återinkoppling.
3. VARNING! Avlufta skyttelcylindern helt på båda sidor
före monteringen.
4. Ta bort eventuella påbyggnader på skytteln.
Sätta fast mellananslaget på cylindern
5
1. Skjut in mellananslaget med spårmuttern (5)
i cylinderns spår.
2. Placera mellananslaget på önskad plats.
