AVENTICS | RTC-CG/RTC-HD/CKP | R412025608–BAL–001–AA | Español
adecuadas. Un especialista debe cumplir las reglas
pertinentes específicas del ramo.
Instrucciones de seguridad según
producto y tecnología
Peligro por diferencias elevadas de presión
Si el cilindro sin vástago es presurizado únicamente
por un lado, la cuna puede acelerar de forma
descontrolada desde la posición intermedia hacia la
zona despresurizada y romper el tope final a una
elevada energía cinética. Esto puede provocar lesiones
graves, de carácter incluso mortal.
O Asegúrese de que, durante el funcionamiento, la
cuna nunca se pueda desplazar desde la posición
intermedia si antes no se han presurizado
uniformemente ambas cámaras de aire.
O Presurice las dos cámaras de presión del cilindro en
la posición intermedia (también en caso de posición
de montaje vertical) de modo que el cilindro quede
sin fuerza. Para ello se debe reducir la presión de la
cámara de aire superior lo suficiente para que quede
compensada la fuerza de gravedad.
O Presurice y purgue el tope intermedio siguiendo la
secuencia especificada (véase el capítulo 7 "Ajuste
de la secuencia de las posiciones de la cuna").
Peligro de lesiones por energía acumulada
(aire comprimido)
Aunque la instalación esté parada existen riesgos
asociados a la energía acumulada (aire comprimido).
O Evite en general que se creen compartimentos de
aire comprimido.
O Purgue el cilindro sin vástago al que desea fijar un
tope intermedio.
O Asegúrese de que ningún otro componente de la
instalación pueda despresurizarse de forma
descontrolada durante el montaje.
O Elimine todas las fuentes de peligro que se
encuentren en la zona de peligro inmediata,
a) que estén conectadas a la energía acumulada de
la instalación,
b) que estén relacionadas con el desplazamiento
normal de la cuna.
3 Volumen de suministro
W
1 tope intermedio
W
4 tornillos M6x16 (premontados)
W
1 tuerca corredera (premontada)
W
1 manual de instrucciones de servicio
ADVERTENCIA

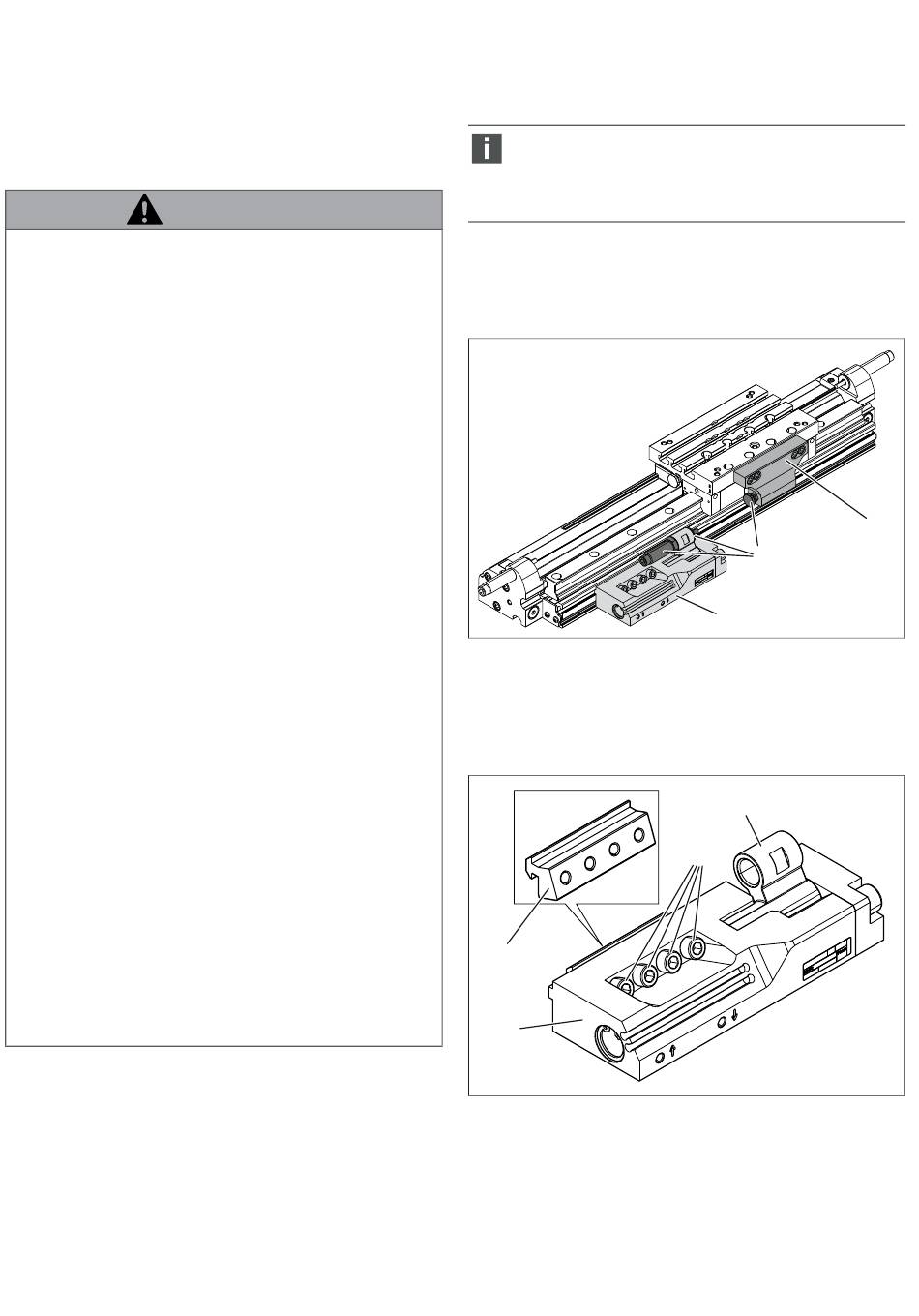

4 Vista general del producto
Atención: Los amortiguadores y la escuadra de
tope no forman parte del juego de piezas para
tope intermedio, por lo que se deben solicitar
separadamente (véase el catálogo online).
Juegos de piezas en el cilindro sin vástago
serie RTC
Los juegos de piezas montados aparecen destacados en
la figura en color gris.
1 Juego de piezas tope intermedio
2 Juego de piezas amortiguador
3 Juego de piezas escuadra de tope
Juego de piezas tope intermedio (R412024700)
5
4
4 Tope intermedio
5 Tuerca corredera
(premontada)
Juego de piezas para amortiguador
El amortiguador se fija al gatillo del tope intermedio.
El ajuste de precisión se enrosca en la escuadra de tope.
2
1
7
6
6 Tornillos
(premontados)
7 Gatillo
30
3
