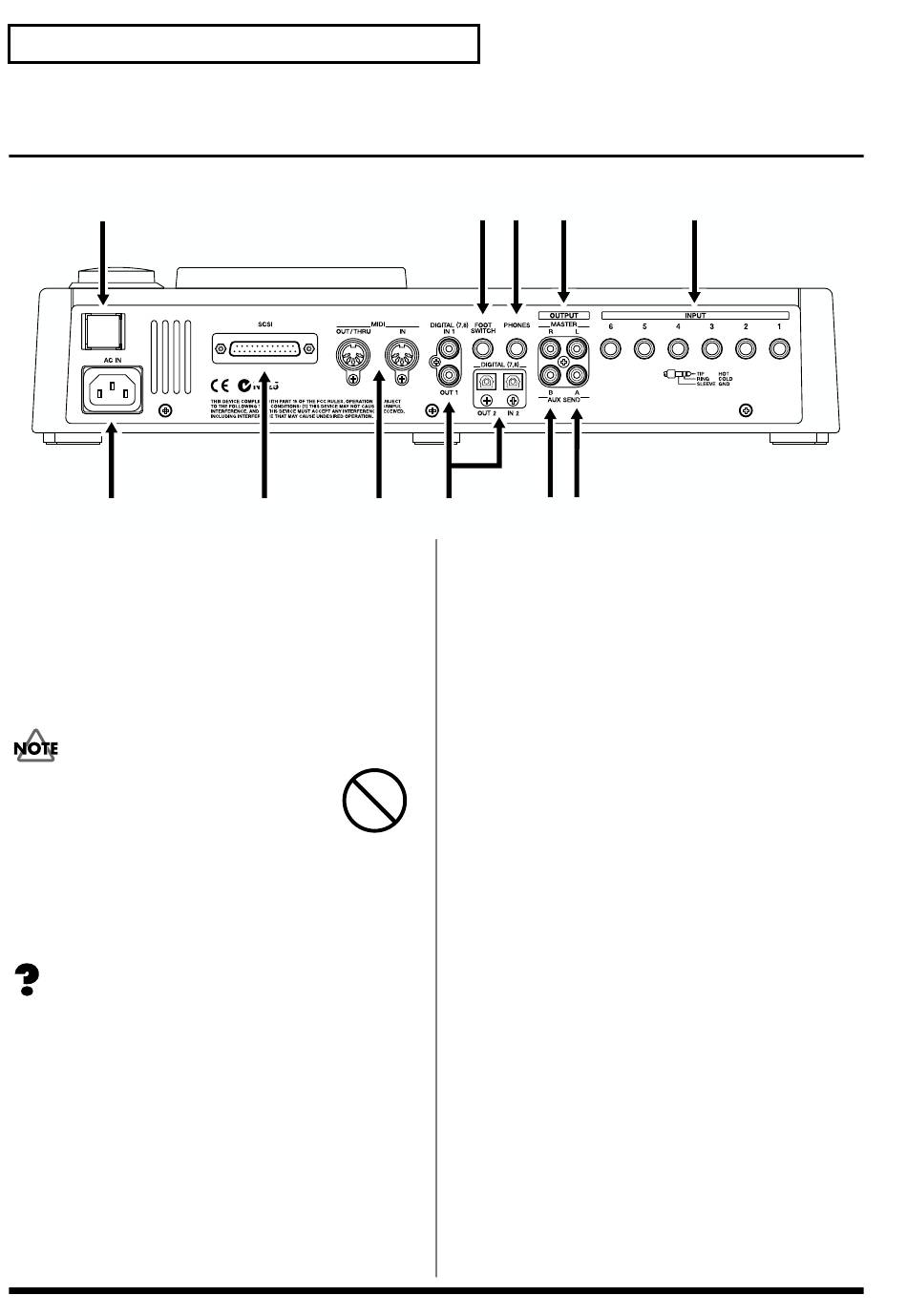

Faces avant et arrière
Face arrière
fig.02-05
1
2
1
nterrupteur POWER
I
Cet interrupteur permet de placer le VS-890 sous ou hors
tension.
2
AC IN (prise secteur)
Connectez ici le cordon secteur fourni.
N'utilisez en aucun cas un cordon secteur autre
que celui livré avec l'appareil. L'utilisation d'un
autre cordon peut endommager l'appareil.
3
Port SCSI
Port SCSI de type DB-25 permettant le raccordement d'une
unité de sauvegarde externe (un graveur de CD Roland ou
un lecteur de disquettes ZIP).
CD-RW (Annexes, p. 12), Disquettes Zip (Annexes, p. 13).
20
3
4
6 7
8
9 10
5
4
Connecteurs MIDI (IN, OUT/THRU)
Connecteur pour appareils MIDI externes (SI-80SP,
séquenceurs MIDI, etc).
IN :
Connecteur dédié à la réception de messages MIDI. À relier à
la sortie MIDI OUT de l'appareil MIDI externe.
OUT/THRU :
Connecteur pouvant être utilisé en sortie MIDI OUT ou en
connecteur MIDI THRU. Ce connecteur est dédié par défaut
à la sortie MIDI OUT, c'est-à-dire à la transmission des
messages MIDI.
5
Connecteurs DIGITAL
Le VS-890 accepte les connexions d'E/S coaxiales et
optiques (au format S/P DIF).
IN :
Cette entrée reçoit un signal audionumérique
stéréo. Vous pouvez choisir une connexion
d'entrée coaxiale ou optique.
OUT :
Cette sortie délivre un signal audionumérique
stéréo. Vous pouvez simultanément utiliser le
connecteur optique et le connecteur coaxial
(chacun transmet un signal différent). S/P DIF
(Annexes p. 13).
