Test de fonctionnement

Confirmation de l'application

Pour les applications avec caractéristiques de couple quadratique, telles que les pompes, les ventilateurs et les
souffleries, affectez la valeur 1 ou 2 (exploitation normale 1 ou 2) à C6-01 (sélection exploitation normale/
élevée). Sélectionnez le mode exploitation normale (1 ou 2) en fonction de la capacité de surcharge requise.
Pour les applications avec caractéristiques de couple constant, comme les convoyeurs, réglez toujours C6-01
sur 0 (exploitation élevée). Le réglage par défaut de C6-01 est 0 (exploitation élevée).
Pour plus d'informations
Chapitre 6, Application et sélections de
Paramétrage du cavalier de tension de l'alimentation
(variateurs 400 V de 75 kW ou plus)
Le cavalier de tension de l'alimentation doit être réglé pour les variateurs 400 V de 75 kW ou plus. Insérez le
cavalier dans le connecteur de tension le plus proche de la tension d'alimentation réelle.
Le réglage d'origine du cavalier est de 440 V. Si la tension d'alimentation n'est pas de 440 V, utilisez la
procédure suivante pour modifier le paramétrage.
1. Mettez l'alimentation hors tension et attendez au moins 5 minutes.
2. Vérifiez que le voyant CHARGE est éteint.
3. Enlevez le capot de la borne.
4. Insérez le cavalier à la position correspondant à la tension fournie au variateur (cfr.
5. Replacez le capot de la borne dans sa position initiale.
Alimentation de la classe 200 V
Alimentation de la classe 400 V
sur la sélection
surcharge.
Bornes d'entrée d'alimentation

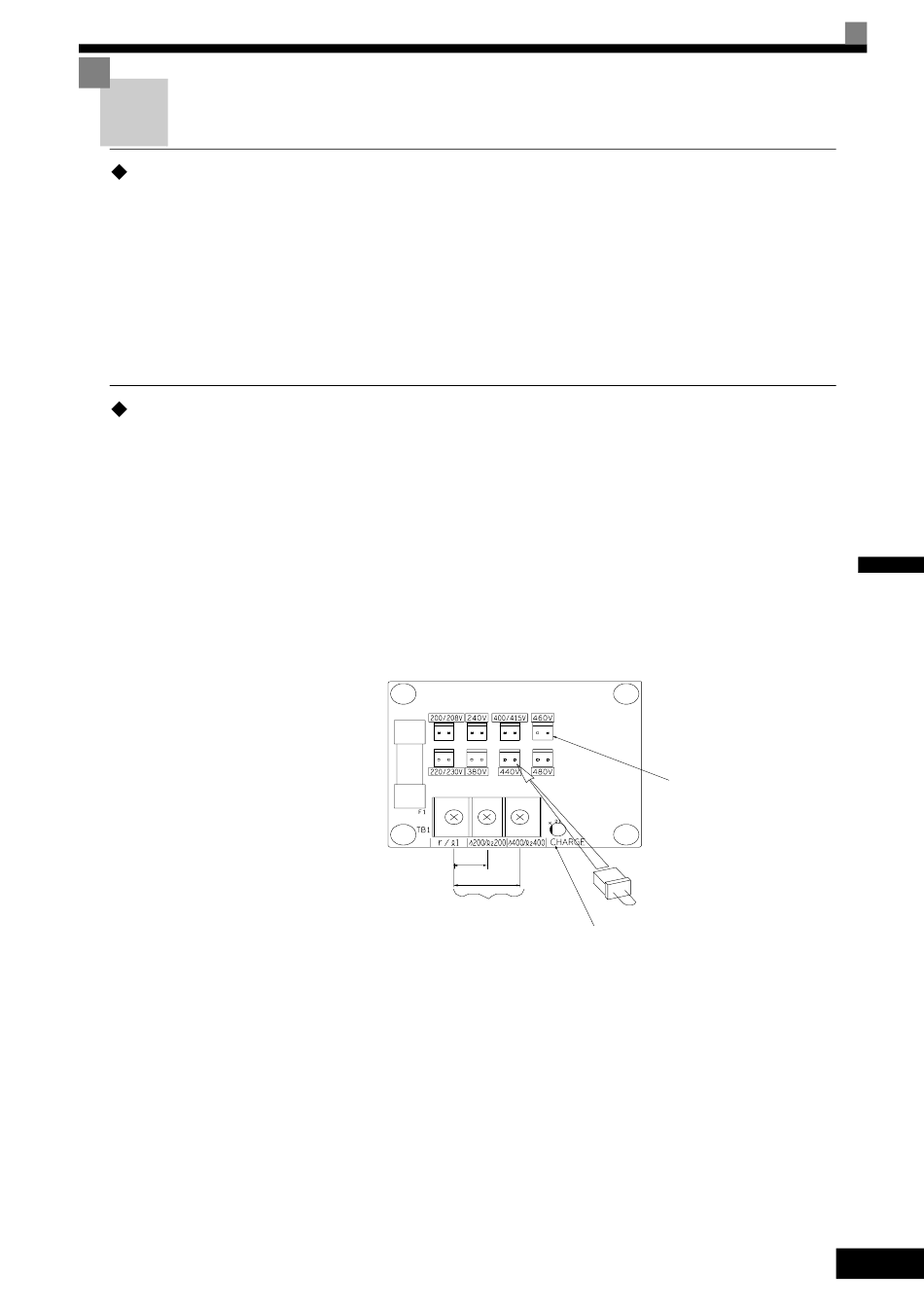

Fig. 4.2 Connexions du variateur à grande capacité
exploitation normale/élevée,
Connecteur
Cavalier (position d'origine)
Voyant CHARGE
reportez-vous au
Fig. 4.2).
