Nom des composants

Variateurs de 18,5 kW max.
L'aspect extérieur et le nom des composants du variateur sont présentés dans la
1
capot des bornes est illustré à la
6
1-
Figure 1.5.
Capot de protection supérieur (partie du variateur à montage
mural sous enveloppe (IEC IP20, type NEMA 1)
Capot avant
Opérateur digital
Capot de la borne
Capot de protection inférieur

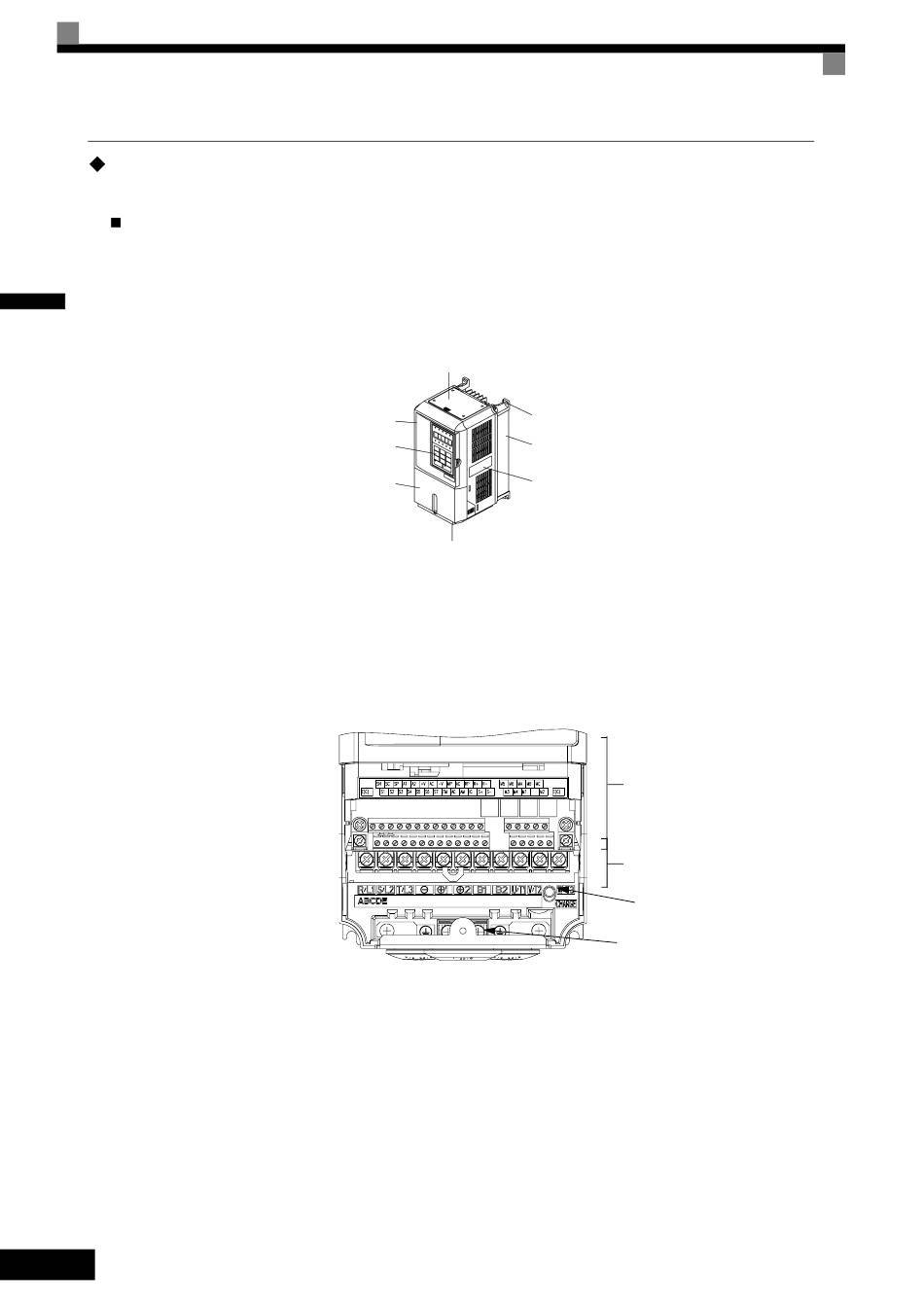

Fig. 1.4 Aspect du variateur (18,5 kW max.)
Fig. 1.5 Emplacement des bornes (18,5 kW max.)
Figure 1.4. Le variateur sans
Trou de fixation
Boîtier moulé sous pression
Plaque constructeur
Bornes de circuit de contrôle
Bornes de circuit principal
Voyant de charge
Connecteur terre
