Si le fonctionnement se poursuit et que la température du moteur continue d'augmenter jusqu'au niveau de
détection des surchauffes, une indication de défaillance OH4 s'affiche à l'écran et le fonctionnement est
interrompu.
Connexion de la borne
La connexion de la borne relative à la fonction de surchauffe du moteur est illustrée dans la
Les points suivants doivent être pris en considération :
La broche 2 de l'interrupteur DIP S1 de la carte de contrôle doit être paramétrée sur OFF pour l'entrée de
•
tension A2. Le réglage par défaut est ON (entrée de courant A2).
Le paramètre H3-09 doit être réglé sur « E ».
•
Le paramètre H3-08 (niveau de signal de la borne d'entrée analogique A2) doit être réglé sur 0
•
(entrée de 0-10 V).
Résistance de
Branch resistance
dérivation 18 Kohm*
18kOhm*
Thermistance PTC
PTC thermistor
*1
La valeur de résistance de 18 kΩ est applicable uniquement en cas d'utilisation d'un PTC triphasé disposant des caractéristiques présentées sur la page précédente.

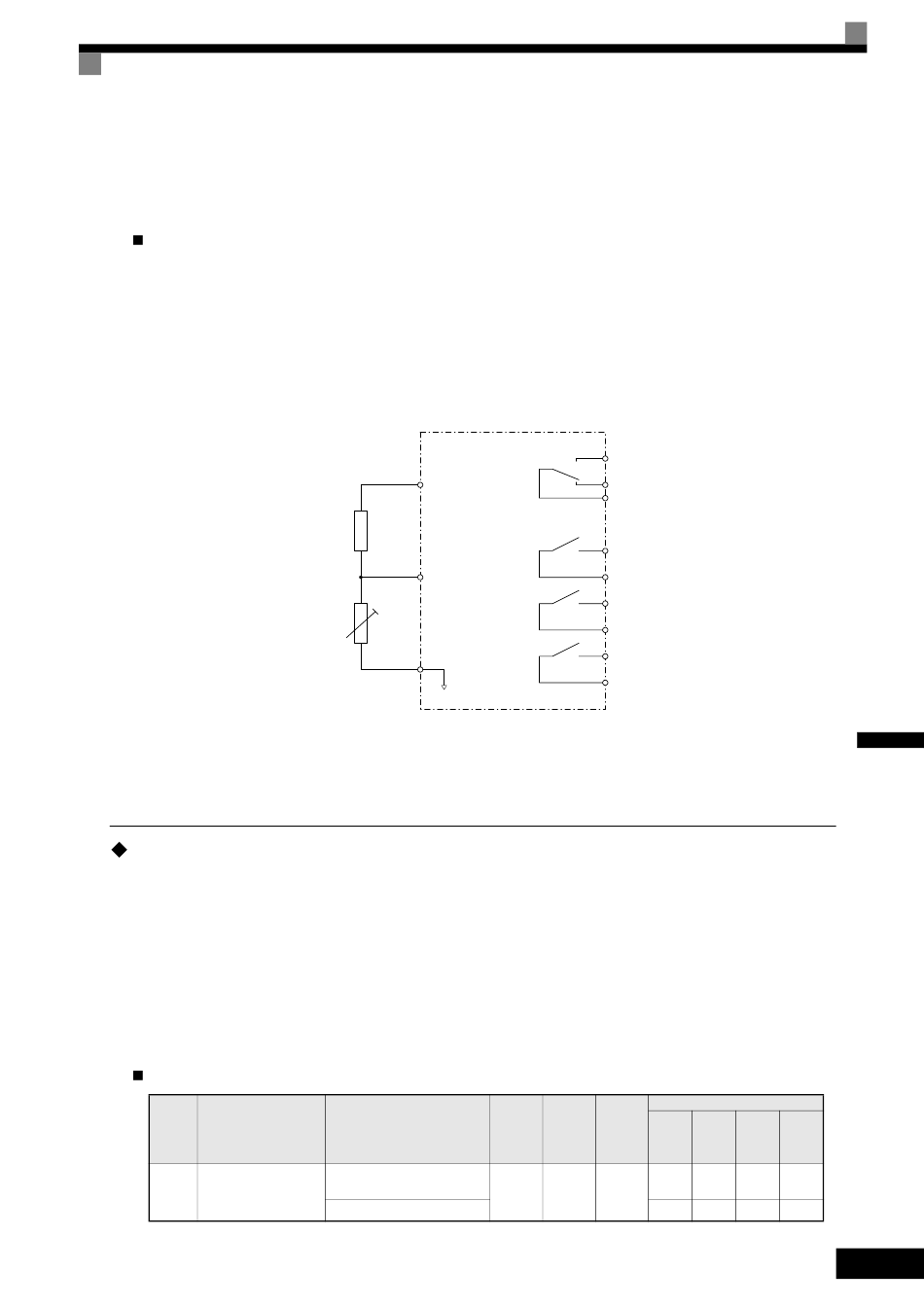

Fig. 6.56 Connexions des bornes pour la protection contre la surchauffe du moteur
Limitation du sens de rotation du moteur
et de la rotation de la phase de sortie
Si le sens inverse de rotation du moteur est interdit, une commande de fonctionnement inverse ne sera pas
acceptée, même si elle est entrée. Utilisez ce paramétrage pour les applications dans lesquelles la rotation
inverse du moteur peut poser des problèmes (p. ex., ventilateurs, pompes, etc.)
En mode V/f, il est également possible de changer l'ordre de la phase de sortie en modifiant un paramètre.
Il est beaucoup plus simple et facile de mettre en place cette procédure que de changer le câblage si le sens de
rotation du moteur est incorrect. Si cette fonction est utilisée, il est impossible d'inverser le sens de rotation.
Paramètres connexes
Code de
paramè-
Nom
tre
Interdiction de
b1-04
fonctionnement inverse
+V (15V, 20mA)
A2 , 0-10V
AC
Plage de
Description
configura-
tion
0 : Inversion activée
1 : Inversion désactivée
0 ou 2
2 : Rotation de la phase de sortie
MA
MB
MC
M1
M2
M3
M4
M5
M6
Méthodes de contrôle
Modifica-
Réglage
tion
V/f
par
pendant
V/f
avec
défaut
fonction-
PG
nement
A
A
0
Non
A
Non
Fig.
6.56.
6
Vec-
Vec-
teur en
teur en
boucle
boucle
ouverte
fermée
A
A
Non
Non
51
6-
