ACCOPPIAMENTO
MECCANICO
Un allineamento impreciso può causare
vibrazioni e danneggiamenti dei cusci-
netti. E' consigliabile inoltre verificare la
compatibilità delle caratteristiche torsio-
nali del generatore e del motore (a cura
del cliente). I dati sul generatore neces-
sari per tale verifica sono disponibili
nella relativa documentazione.

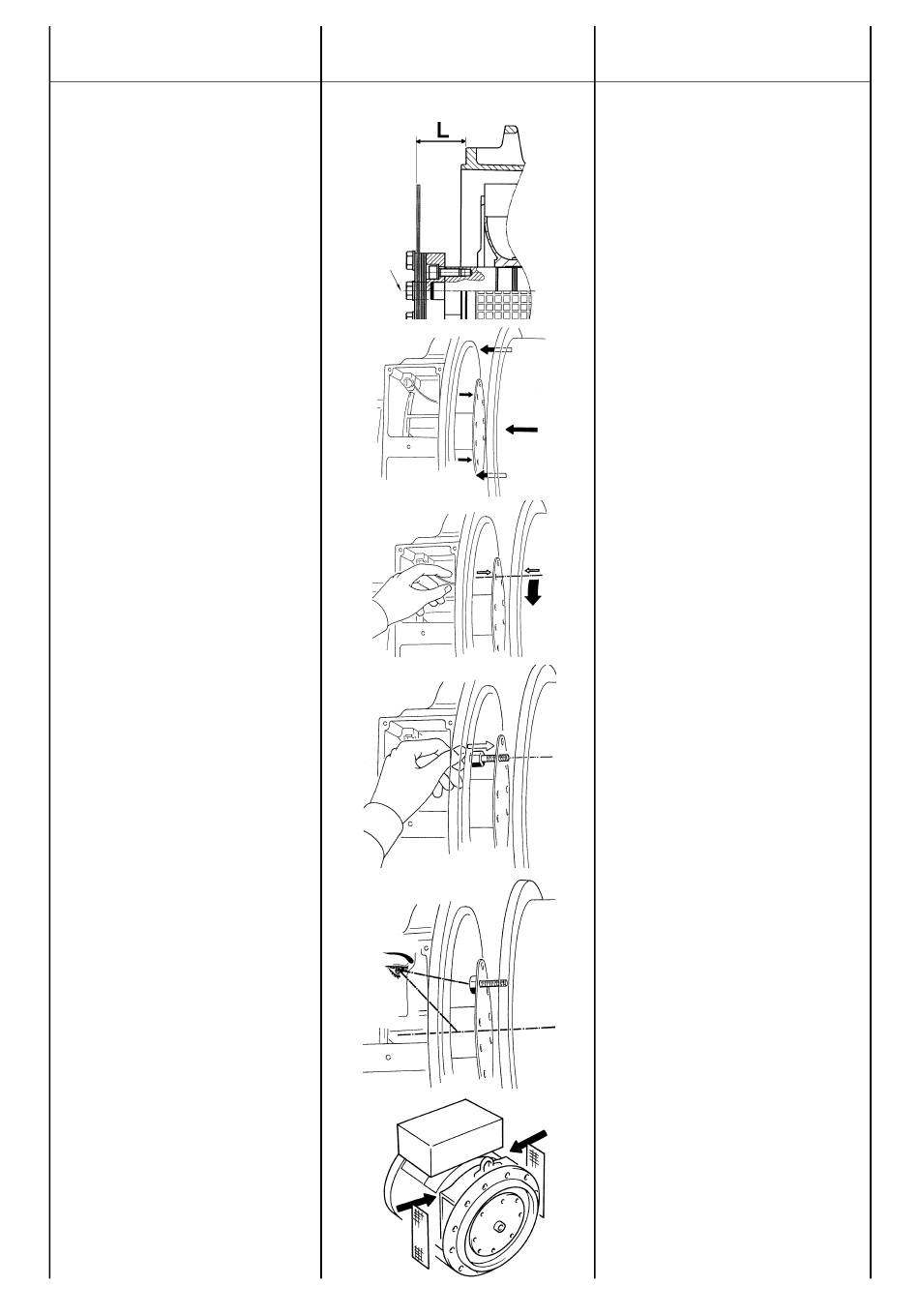

Nel caso di accoppiamento di un gene-
ratore serie ECP3 avente forma costrut-
tiva MD35 seguire le seguenti istruzioni:
-) verificare il corretto posizionamento
dei dischi (quota "L") in funzione del tipo
di accoppiamento considerato (tavola 2
pag. 38); se necessario ripristinare la
quota "L" spostando leggermente e as-
sialmente il rotore. In posizione corretta
il cuscinetto posteriore deve avere un
gioco assiale da 0,5 a 2 mm.
-) avvicinare l'alternatore al motore di
accoppiamento
-) allineare uno dei fori di fissaggio dei
dischi del volano con il foro dei dischi
precedentemente posizionato
-) inserire ed avvitare parzialmente la
relativa vite che blocca i dischi al vo-
lano. Ruotare il volano affinchè altri due
fori si ripresentino nella stessa posi-
zione ed avvitare parzialmente la rela-
tiva vite. Ripetere detta operazione per
tutti gli altri fori
-) dopo aver verificato il corretto cen-
traggio dei dischi nel volano motore,
bloccare definitivamente dette viti
-) montare le due retine laterali di prote-
zione, fornite a corredo del generatore.
Solamente dopo che il generatore e'
stato ben fissato meccanicamente pro-
cedere all'accoppiamento elettrico.
MECHANICAL
COUPLING
A bad alignment may cause vibrations
and bearing damages. It is advisable to
verify the compatibility of the generator
torsional characteristics and the engine
(by the customer). The necessary data
for this verification are available on the
concerning documentation.
When coupling with an ECP3 series
generator having a MD35 form, follow
the instructions below:
-) according to the type of the coupling,
verify the correct placement of the discs
(dimension "L") (table 2 pag. 38); if
necessary restore the "L" dimension
moving gently and axially the rotor. In
the right position the clearance of rear
bearing should be from 0.5 to 2 mm.
-) move the generator close to the cou-
pling engine
-) align one of the flywheel disk faste-
ning holes with the holes of the previou-
sly positioned disks
-) Insert and partially tighten the screws
that lock the disks to the flywheel. Turn
the flywheel until another two holes are
in the same position and partially ti-
ghten the screw. Repeat this operation
for all the other holes
-) after inspecting the correct centring of
the disks on the engine flywheel, the
screws must be completely tightened
-) fix the two lateral protection grids
supplied with the generator.
Only after a correct mechanical cou-
pling, proceed with the electrical con-
nections.
20
206/236
ECP3 Manual - April 2011 revision 01
