INDICE
DESCRIZIONE MACCHINA
PREMESSA
MANUTENZIONE
PARTI DI RICAMBIO
TAVOLE
DIMENSIONI D'INGOMBRO
GARANZIA
CENTRI DI ASSISTENZA

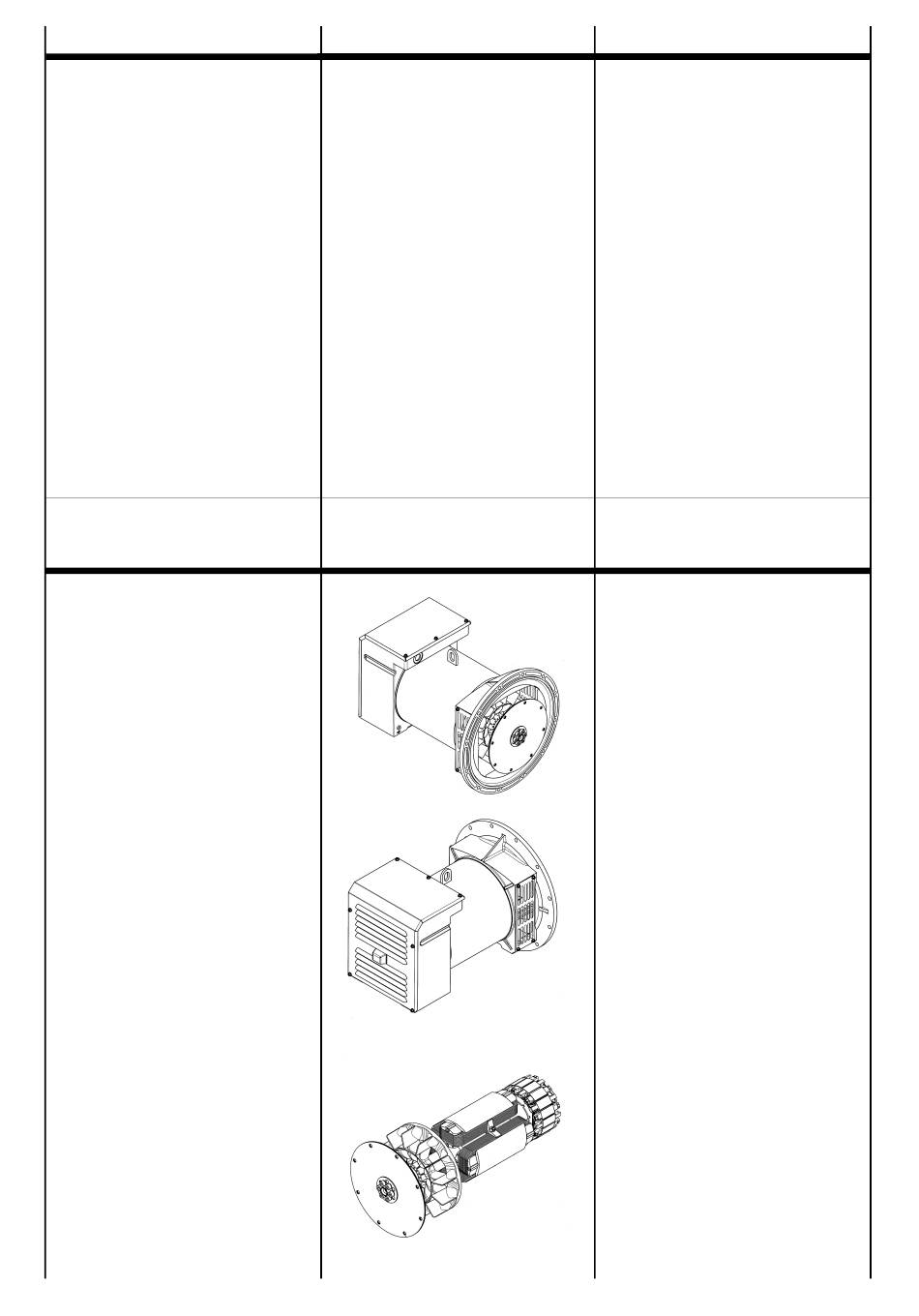

DESCRIZIONE
MACCHINA
I generatori della serie ECP3 sono auto-
regolati, brushless a 2 e 4 poli.
Hanno induttore rotante provvisto di
gabbia di smorzamento (generatori a 2
poli) e indotto fisso a cave inclinate.
Gli avvolgimenti sono a passo raccor-
ciato per ridurre il contenuto armonico.
I generatori sono costruiti in conformità
alle
direttive
2006/42,
2004/108 e relative modifiche, alle
norme CEI 2-3, EN 60034-1, IEC 34-1,
VDE 0530, BS4999 - 5000.
Le prove per la verifica della compatibili-
ta' elettromagnetica sono state eseguite
nelle condizioni prescritte dalle norme,
con il neutro collegato a terra. Esecu-
zioni in accordo ad altre specifiche pos-
sono essere eseguite su richiesta del
cliente.
La struttura meccanica, sempre molto
robusta, consente un facile accesso ai
collegamenti e permette di eseguire le
verifiche nelle diverse parti altrettanto
facilmente.
La carcassa e' realizzata in acciaio, gli
scudi in alluminio pressofuso, l'albero in
acciaio C45 con ventola calettata.
Il grado di protezione e' IP23 (a richiesta
e' possibile realizzare un grado di prote-
zione superiore).
Gli isolamenti sono eseguiti in classe H,
le impregnazioni con resine epossidiche
per le parti rotanti e trattamenti sotto-
vuoto per le parti di piu' elevata ten-
sione, quali gli statori (a richiesta tratta-
menti speciali). Nel campo dei radio
disturbi, la produzione di serie soddisfa
la norma EN61000-6-3, EN61000-6-1.
2006/95,
INDEX
PAG
MACHINE DESCRIPTION
2-3
INTRODUCTION
4-5
4-5
4-5
4-13
14-17
16-21
22-25
26-27
26-27
MAINTENANCE
26-33
34-35
SPARE PARTS
36-37
TABLES
38-42
OVERALL DIMENSIONS
43
WARRANTY
44
45-49
AFTER-SALES SERVICE
MACHINE
DESCRIPTION
ECP3 2 and 4 pole alternators are bru-
shless, self regulating and incorporate a
rotating inductor with damper cage (2
pole generators) and a fixed stator with
skewed slots. The stator windings have
a shortened pitch to reduce the harmo-
nic content of the output waveform.
The alternators are made in compliance
with the 2006/42, 2006/95, 2004/108
directives and their amendments, and
the CEI 2-3, EN60034-1, IEC34-1,
VDE0530, BS 4999-5000 regulations.
Tests to verify the electromagnetic com-
pability have been carried out in the
foreseen conditions by the standards
with the neutral connected to the earth.
On customer's request alternators can
be manufactured according to different
specifications.
The robust mechanical construction gi-
ves good access to the generator output
connections, and allows the user to in-
spect the various components with
ease. The casing is made of steel, the
shields of cast iron, and the shaft of C45
steel and it has a keyed fan.
The mechanical protection level meets
standard IP23 (upon request higher le-
vels of protection can be supplied).
Insulation materials meet class H requi-
rements, and all rotating components
are epossy resins impregnated, higher
voltage parts, such as the stators, are
vacuum-treated (special treatments are
available on request).Radio interference
suppression meets the requirements of
EN61000-6-3, EN61000-6-1 regulations.
2
188/236
ECP3 Manual - April 2011 revision 01
