6. Utilisation du mât d'éclairage
6.1.
Présentation du coffret de commande du groupe électrogène
9
2
3
9
4
Bouton d'arrêt d'urgence permettant d'arrêter le groupe électrogène en cas de problème susceptible de mettre en danger la
sécurité des personnes et des biens
Commutateur à clé de mise sous / hors tension du module et fonction RESET
Fusible de protection de la carte électronique
Bouton de défilement des écrans, permet par impulsions successives de visualiser les différents écrans disponibles
Bouton STOP permettant sur une impulsion d'arrêter le groupe électrogène
Bouton START permettant sur une impulsion de démarrer le groupe électrogène
LEDs de fonctionnement normal et de visualisation des alarmes et défauts
Emplacement réservé au montage des options de façade
Vis de fixation.
Ecran LCD pour la visualisation des alarmes et défauts, états de fonctionnement, grandeurs électriques et mécaniques.
Une LED allumée signifie :
Module sous tension (couleur verte, allumée fixe)
Indication d'arrêt d'urgence enclenché (arrêt d'urgence plastron ou extérieur) (couleur rouge, allumée fixe)
Visualisation de la phase de démarrage et de stabilisation en vitesse et tension (clignotement) et bon fonctionnement du
groupe électrogène ou groupe prêt à débiter (couleur verte, allumée fixe)
Alarme générale (couleur orange, clignotement)
Défaut général (couleur rouge, clignotement).
1
5

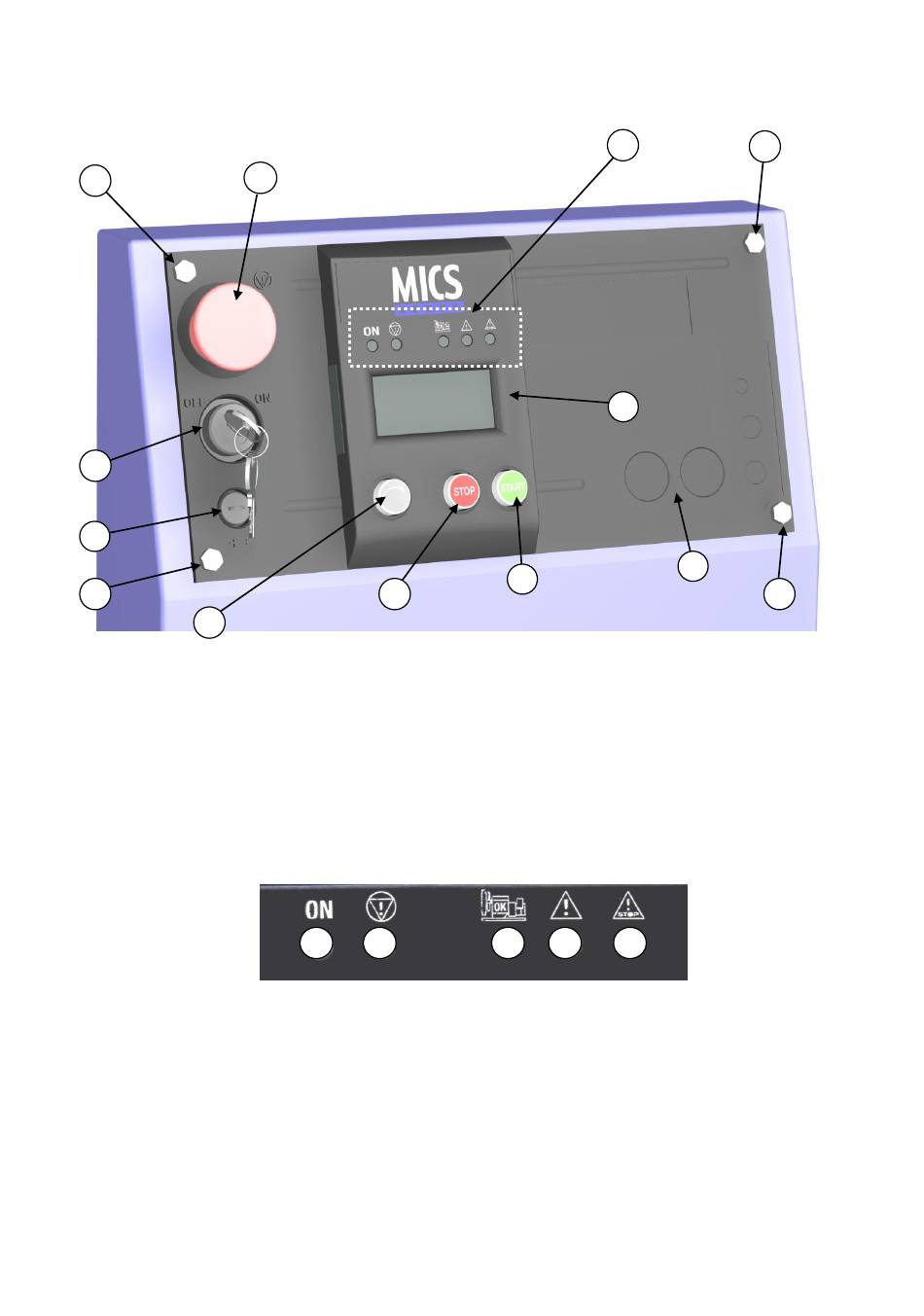

Fig. 6.1 – présentation de la face avant
1
2
Fig. 6.2 – présentation des LEDs
10
6
3
4
29/236
