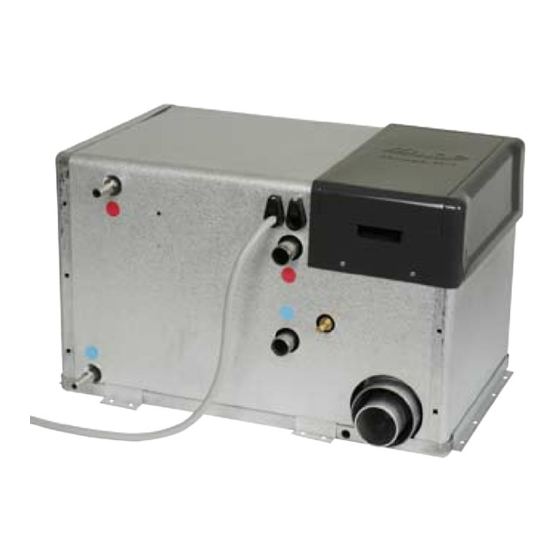

Alde Compact 3010 Certified for use in recreational vehicles
Operating and Installation Instructions,
To be kept in the vehicle. It is part of the boiler.
Instructions d'utilisation,
A garder dans le véhicule. Il fait partie de la chaudière.
ETL Listed
Conforms to ansi
std Z21.13
Certified to CSA
std 4.9
4006312
WARNING
If the information in this manual is not
VARNING
followed exactly, a fire or explosion may
AVERTISSMENT
result causing property damage, personal
injury or loss of life.
WARNUNG
– Do not store or use gasoline or other
ADVARSEL
flammable vapors and liquids in the
VAROITUS
vicinity of this or any other appliance.
ADVERTENCIA
– WHAT TO DO IF YOU SMELL GAS
• Do not try to light any appliance.
AVVERTENZA
• Do not touch any electrical switch;
WAARSCHUWING
do not use any phone in your building.
• Immediately call your gas supplier from
a neighbor's phone. Follow the gas
supplier's instructions.
• If you cannot reach your gas supplier,
call the fire department.
– Installation and service must be performed
by a qualified installer, service agency or
the gas supplier.
Une installation, un réglage,
page 28.
WARNING
VARNING
AVERTISSMENT
Assurez-vous de bien suivre les instructions
WARNUNG
données dans cette notice pour réduire au
ADVARSEL
minimum le risque d'incendie ou d'explosion
ou pour éviter tout dommage matériel, toute
VAROITUS
blessure ou la mort.
ADVERTENCIA
– Ne pas entreposer ni utiliser d'essence ni
d'autres vapeurs ou liquides inflammables dans
AVVERTENZA
le voisinage de cet appareil ou de tout autre
WAARSCHUWING
appareil.
– QUE FAIRE SI VOUS SENTEZ UNE
ODEUR DE GAZ:
• Ne pas tenter d'allumer un quelconque apparei.
• Ne toucher à aucun interrupteur. Ne pas vous
servir des téléphones dans le bâtiment où vous
vous trouvez.
• Appeler immédiatement votre fournisseur de gaz
depuis une maison voisine.
Suivre les instructions du fournisseur
• Si le fournisseur de gaz n'est pas joignable,
appeler les pompiers.
– L'installation et l'entretien doivent être effectués
par un installateur agréé, un service de répara
tion ou le fournisseur de gaz.
Sales
page 2.
Alde Corp
4018 NE 112th Ave Suite D5
Vancouver, Washington 98682
USA
Phone: 360-608-4803
Fax: 360-718-7077
info@alde.us
www.alde.us
