AIDE-MÉMOIRE - COMPACT 3010
1. Positions de repos et de réglage
du tableau de commande
2. Démarrage de la chaudière
3. Arrêt de la chaudière
4. Réglage de la température
souhaitée dans la caravane
5. Eau chaude
Travailler avec la ligne inférieure du menu, voir manuel d'utilisation/entretien Compact 3010

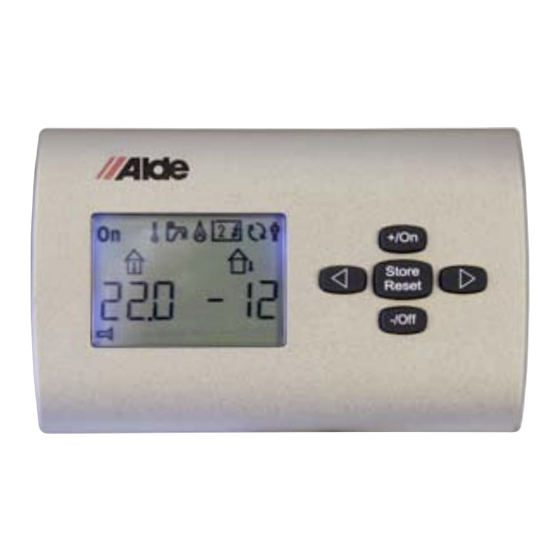

1. Positions de repos et de réglage du tableau de commande
En position de repos, vous pouvez voir les fonctions
de la chaudière qui sont activées ; le display n'est pas
éclairé. Si pendant deux minutes, aucune commande
n'a été touchée, le tableau de commande se met
automatiquement en position de repos. Vous pouvez
également choisir cette position à l'aide du bouton
fléchée (à gauche de On/Off).
2. Démarrage de la chaudière
Démarrez la chaudière de la caravane avec les mêmes
réglages que vous avez utilisés la dernière fois.
1 Appuyez sur le bouton à flèche,
jusqu'à ce que "Off" (disjoncteur
principal) se mette à clignoter sur
le display.
clignote
blinkar
10. Température
11. Remise à zéro du système
Pour passer à la position de réglage, il suffit d'appuyer
sur le bouton de votre choix. L'éclairage s'allume
(fond bleu) et la fonction réglable se met à clignoter.
Sélectionnez la fonction souhaitée à l'aide des boutons
à flèche. Les réglages seront automatiquement
sauvegardés.
Si la tension de la chaudière est coupée, les derniers
réglages utilisés seront automatiquement réutilisés, une
fois la chaudière remise sous tension.
2 Appuyez sur le bouton +/On.
"On" (disjoncteur principal)
clignote sur le display.
clignote
blinkar
6. Chauffage au gaz
7. Chauffage électrique
8. Pompe de circulation
9. Connexion 230 V
3 Les réglages sont faits. "On"
(disjoncteur principal) s'affiche
sur le display lorsque le tableau
se remet en position de repos.
FR
Publicité
Manuels Connexes pour Alde COMPACT 3010
Sommaire des Matières pour Alde COMPACT 3010
- Page 1 10. Température souhaitée dans la caravane 11. Remise à zéro du système 5. Eau chaude Travailler avec la ligne inférieure du menu, voir manuel d’utilisation/entretien Compact 3010 1. Positions de repos et de réglage du tableau de commande En position de repos, vous pouvez voir les fonctions Pour passer à la position de réglage, il suffit d’appuyer de la chaudière qui sont activées ; le display n’est pas...
- Page 2 3. Arrêt de la chaudière 1 Appuyez sur le bouton à flèche 2 Appuyez sur le bouton -/Off. “Off” 3 Les réglages sont faits. “Off” jusqu’à ce que “On” (disjoncteur (disjoncteur principal) clignote (disjoncteur principal) s’affiche principal) se mette à clignoter sur sur le display. sur le display lorsque le tableau le display. se remet en position de repos. clignote blinkar clignote blinkar 4. Réglage de la température souhaitée dans la caravane La température de la caravane peut être réglée de +5 °C à +30 °C, par intervalles de 0,5 °C. 1 Appuyez sur le bouton à flèche 2 Augmentez la température 3 Les réglages sont faits et la jusqu’à ce que le symbole de en appuyant sur le bouton +/ chaudière travaille en fonction de...
- Page 3 6. Chauffage au gaz Procédez de la manière suivante pour activer le chauffage au gaz. 1 Appuyez sur le bouton à flèche 2 Sélectionnez le chauffage au gaz 3 Le symbole du chauffage au gaz jusqu’à ce que le symbole du en appuyant sur le bouton +/On. reste affiché lorsque le tableau chauffage au gaz se mette à L’indication “ON” s’affiche sur le se remet en position de repos. clignoter. L’indication “OFF” display à côté de la température. s’affiche sur le display à côté de la température. clignote clignote blinkar blinkar Procédez de la manière suivante pour fermer le chauffage au gaz. 1 Appuyer sur le bouton à flèche 2 Désactiver le chauffage au gaz 3 Le symbole du chauffage au gaz jusqu’à ce que le symbole du en appuyant sur le bouton -/Off. s’éteint lorsque le tableau se chauffage au gaz se mette L’indication “OFF” s’affiche sur le remet en position de repos. à clignoter. L’indication “ON” display à côté de la température. s’affiche sur le display à côté de la température.
- Page 4 11. Remise à zéro du système 1 Maintenez enfoncé le bouton 2 L’interrupteur principal du tableau La pompe est en position “Store/Reset” pendant 10 de commande est en position automatique. La ligne inférieure secondes. Le tableau de “Off”, le gaz en position de du menu est éteinte. commande revient aux réglages marche et l’électricité en position usine. 1 kW, ainsi que 22 °C. Travailler avec la ligne inférieure du menu, voir manuel d’utilisation/entretien Compact 3010 La ligne inférieure vous permet notamment de régler l’horloge, le démarrage externe, la température nocturne et le démarrage automatique de la chaudière. Alde International Systems AB Wrangels allé 90 • Box 11066 • S-291 11 Färlöv • Sweden Tel +46 (0)44 712 70 • Fax +46 (0)44 718 48 • www.alde.se • info@alde.se...
