4. Pour relier le module NX à un système maître, cliquez sur "Non affectées", puis sélectionnez
le système maître.
Remarque
Raccordement à DP Integrated
Tenez compte du fait que les modules NX ne peuvent être raccordés qu'au DP Integrated
d'une NCU SINUMERIK, pas aux interfaces PROFIBUS externes !
La NX est reliée à la NCU et la boîte de dialogue "Câblage entre la commande et le module NX"
s'ouvre.

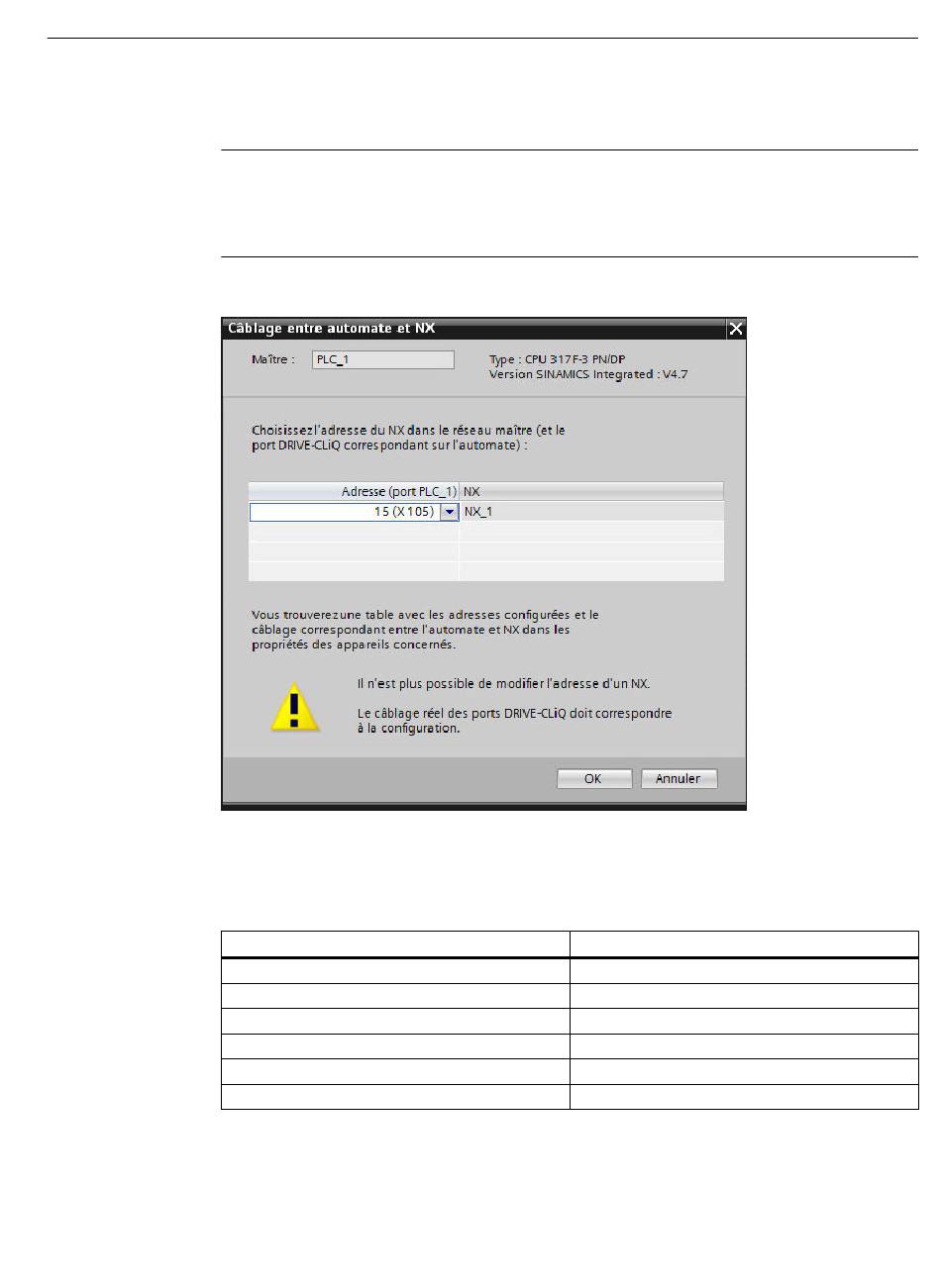

5. Dans la boîte de dialogue "Câblage entre la commande et le module NX", sélectionnez
l'adresse DP de la NX dans le système maître, qui correspond au câblage réel. Les adresses DP
des modules NX sont affectées de manière fixe aux connecteurs femelles DRIVE-CLiQ de la
NCU.
SINUMERIK 840D sl STEP 7 Toolbox V17
Manuel de configuration, 07/2021, 6FC5397-0GP40-0DA2
Adresse DP de la NX dans le système maître
10
11
12
13
14
15
Configuration de la NCU
4.2 Ajouter un module NX
Connecteur femelle DRIVE-CLiQ sur la NCU
X100
X101
X102
X103
X104
X105
