Page 1 Instruction booklet Libretto istruzioni Notice d’emploi et d’entretien Manual de instrucciones Instrukcja obsługi VORT HRI 200 PHANTOM BP IoT VORT HRI 200 PHANTOM BP IoT H VORT HRI 350 PHANTOM BP IoT VorticeNET VORTICE MVHR COD. 5.671.084.494 05/06/2024...
Page 2 7 Collegamenti elettrici (fig.10) ......................8 7.1 Installazione e collegamento del pannello di comando remoto ................9 8 Configurazione iniziale ........................ 10 8.1 Configurazione tramite l'App VORTICE MVHR (via Bluetooth) ................10 8.1.1 Selezione lingua e unità misura temperatura....................10 8.1.2 Connessione dispositivo al recuperatore ......................11 8.1.3 Modifica velocità...
Page 3 Prima di usare il prodotto leggere attentamente le istruzioni contenute nel presente libretto. VORTICE S.p.A. non potrà essere ritenuta responsabile per eventuali danni a persone o cose causati dal mancato rispetto delle indicazioni di seguito elencate, la cui osservanza assicurerà invece la durata e...
Page 4 Prima di installare ed utilizzare il prodotto, leggere attentamente le istruzioni contenute nel presente libretto. VORTICE S.p.A. non potrà essere ritenuta responsabile per eventuali danni a persone o cose causati dal mancato rispetto delle indicazioni di seguito elencate, la cui osservanza assicurerà invece la durata e l’affidabilità, elettrica e meccanica, dell’apparecchio.
Page 5 - Dopo aver tolto il prodotto dall’imballo, assicurarsi della sua integrità. Nel dubbio rivolgersi subito ad un Centro Assistenza Tecnica autorizzato VORTICE. Non lasciare parti dell’imballo alla portata di bambini o persone con ridotte capacità fisiche, sensoriali o mentali. - Riporre l’apparecchio lontano da bambini e da persone diversamente abili nel momento in cui si decide di scollegarlo dalla rete elettrica e di non utilizzarlo più.
Page 6 - In caso di cattivo funzionamento e/o guasto dell’apparecchio, rivolgersi subito ad un Centro Assistenza Tecnica autorizzato VORTICE e richiedere, per l’eventuale riparazione, l’uso di ricambi originali VORTICE. - In caso di danneggiamento del cavo di alimentazione provvedere tempestivamente alla sostituzione, che dovrà...
Page 7 (fig.3). Montaggio a soffitto Sono possibili diverse modalità di montaggio: VORTICE suggerisce di applicare l’apparecchio a soffitto utilizzando le apposite staffe in dotazione (fig.4). In ogni caso dopo il montaggio accertarsi che l’apparecchio sia perfettamente in bolla, al fine di garantirne il perfetto funzionamento.
Page 8 ITALIANO Accessibilità L’apparecchio deve essere facilmente accessibile nel caso di interventi di servizio/manutenzione. In particolare il controsoffitto ospitante l’apparecchio deve prevedere una botola di ispezione di adeguate dimensioni, che renda possibile agire sullo sportello di accesso alle parti elettriche/elettroniche e ai filtri. Non sarà quindi necessaria la disinstallazione dell’apparecchio dal controsoffitto sia per le operazioni di manutenzione ordinaria (sostituzione filtri), che di alcune operazioni straordinari (p.es.
Page 9 ITALIANO • I cavi di alimentazione devono essere del tipo sotto guaina ordinaria di polivinilcloruro, designazione 60227 IEC53 (RVV) e rientrare negli standard GB/T 5023.5-2008/IEC 60227-5:2003. • I tre conduttori del cavo di alimentazione devono avere una sezione nominale non inferiore a 0,75 mm e un nucleo gialloverde collegato al morsetto di terra dell’apparecchio.
Page 10 ITALIANO Configurazione iniziale C onfigurazione tramite l'App VORTICE MVHR (via Bluetooth) Dopo aver effettuato i collegamenti all’apparecchio, alimentare l’apparecchio e attivare il bluetooth sul proprio dispositivo, il led con l’icona di connettività sul pannello di comando remoto inizia a lampeggiare continuamente e velocemente**. Nota: Al primo avvio dell’App “VORTICE MVHR” è necessario selezionare “utente” alla schermata di selezione del tipo di utilizzatore.
Page 11 Nome del dispositivo: Impostazioni del gateway internet Controllore della ventilazione Impostazioni di servizio 1006930839 Nome del dispositivo: produttore: Controllore della ventilazione Vortice Programmazione 1006930839 produttore: Vortice 8.1.3 Modifica velocità dei ventilatori 1. Selezionare “Impostazioni 2. Selezionare “Modalità utente”. 3. Selezionare una tra le tre della modalità...
Page 12 ITALIANO 4. Selezionare su quale ventilatore 5. Inserire il valore desiderato e (mandata o estrazione) si premere il pulsante “Conferma”. intende modificare la velocità, cliccando sul simbolo della matita. 2^ velocità Modalità utente > 2^ velocità Controllo del ventilatore di mandata Controllo del ventilatore di mandata Controllo del ventilatore di estrazione 20 %...
Page 13 ITALIANO 8.1.5 Impostazione modalità boost 1. Selezionare la voce 2. Impostare “Normalmente “Impostazione modalità boost” aperto” o “normalmente nel menu “Impostazioni di chiuso” cliccando sul simbolo servizio”. della matita a fianco della voce "Stato logico IN1". Impostazione modalità boost Settaggio del dispositivo IMPOSTAZIONI DI SERVIZIO Impostazioni di servizio >...
Page 14 Processo di installazione del cloud VorticeNET Nome del dispositivo: Impostazioni del gateway internet Controllore della ventilazione 1006930839 Nome del dispositivo: produttore: Controllore della ventilazione Vortice 1006930839 produttore: Vortice 3. Inserire la password 4. Selezionare “Trova e 5. Premere “Avvia il processo di aggiornamento”, di aggiornamento aggiungi il file software”...
Page 15 Impostazioni del gateway internet Controllore della ventilazione Impostazioni di servizio 1006930839 Nome del dispositivo: produttore: Controllore della ventilazione Vortice Programmazione 1006930839 produttore: Vortice 5. Inserire la password di aggiornamento software 0874. 6. Premere il pulsante “Trova e aggiungi il file software”.
Page 16 Prossimo Manuale *Nota: se si sceglie invece l’installazione Manuale, sarà necessario utilizzare anche l’App ‘VORTICE MVHR’ (in modalità BT) per ottenere il serial number e la password. Una volta aperta la App ‘VORTICE MVHR’, avviare la scansione e selezionare “Impostazioni del gateway internet” e “>Ottieni la password VORTICE MVHR”. Riaprire la App VorticeNET, assegnare un nome all’installazione e inserire serial number e password. 5. Seguendo tutti i passaggi dall’App “VorticeNET”, si arriva alla richiesta di inserimento del nome dell’installazione.
Page 17 9. La configurazione è pronta quando appaiono le finestre sia del regolatore della ventilazione che del web gateway. online online Qualità WIFI: 1006930839 1006859209 Produttore Software Hardware Produttore Software Hardware Vortice H001.33.098 S001.10 Vortice S002.06 H1.0.0 regolatore della ventilazione web gateway...
Page 18 “VORT HRI PHANTOM BP IoT” può essere comandata tramite: • Pannello di comando remoto (con funzioni limitate). • Tramite cloud facendo l’accesso al sito www.vorticenet.it o dall'App "VorticeNET" tramite connessione Wi-Fi. • Tramite collegamento bluetooth grazie all’App "VORTICE MVHR". Pannello di comando remoto TASTI SELEZIONE VELOCITÀ...
Page 19 Vacanza. Inoltre non è possibile programmare le fasce orarie. Per attivare queste funzioni e programmare le fasce orarie, è necessario comandare l’apparecchio tramite "Vorticenet" cloud (connessione Wi-Fi) o dall’App "VORTICE MVHR" (connessione Blue Tooth). F unzionamento dal cloud Vorticenet tramite browser (connessione Wi-Fi) 1. Andare sulla pagina www.vorticenet.it ed effettuare l’accesso con le credenziali impostate in precedenza.
Page 20 ITALIANO 9.2.2 Pulsanti pagina Home 50 % 50 % Mandata Estrazione Intasamento filtro di mandata Intasamento filtro di estrazione Bypass ON 23°C Manuale 1^velocità Programma Modalità dell'unità Velocità corrente Modalità Vacanza Stato operativo dell'unità Temperatura di comfort Temperatura di comfort Accensione È la temperatura di setpoint per il e spegnimento bypass.
Page 21 ITALIANO 9.2.4 Menu utente Accedendo al menu a tendina , dal pulsante " Parametri del dispositivo" è possibile accedere al "Menu utente" e al relativo sottomenu formato dalle seguenti voci: 1. Modalità di lavoro. 2. Impostazione modalità vacanza. 3. Pannello di allarme. 1.
Page 22 ITALIANO riposiziona in chiusura per 180 secondi. Nota 2: Il funzionamento automatico del “By-Pass” viene disattivato quando: • La temperatura dell’aria esterna risulta inferiore al valore di isteresi di attivazione della modalità estiva. • È attiva la funzione di “No-Frost” (fare riferimento al paragrafo "10.5 Impostazione della protezione antigelo - No Frost" a pagina 31).
Page 23 ITALIANO 2. Impostazione modalità Vacanza Sotto la voce “Impostazione modalità vacanza”, nel sottomenu “Modalità vacanza” si può impostare la durata della modalità Vacanza (la durata è impostabile da da 1 giorno a 30 giorni). Impostazione modalità vacanza Modalità Vacanza Durata della modalità Vacanza La Modalità...
Page 24 Fare riferimento al paragrafo "9.1 Pannello di comando remoto" per una descrizione dettagliata dei tasti presenti sul pannello di comando remoto. 1. Aprire la App 2. Selezionare il pulsante 3. Selezionare il pulsante "VORTICE MVHR". “Internet Gateway”. “Controllore della ventilazione” Scelta del dispositivo...
Page 25 ITALIANO 9.4.1 Impostazioni utente Selezionare “> Impostazioni utente”. Da questo menu è possibile comandare l’apparecchio con tutte le funzioni disponibili anche tramite cloud. 1. Tramite il menu “Modalità di lavoro” si può impostare la modalità di funzionamento dell’unità e le varie funzioni disponibili. Scegli il dispositivo Settaggio del dispositivo Modalità...
Page 26 Aerazione 9.4.2 I mpostazioni di servizio (corrisponde al menu installatore presente sul Cloud) Oltre alle impostazioni già descritte nel paragrafo "8.1 Configurazione tramite l'App VORTICE MVHR (via Bluetooth)", tramite il menu delle “Impostazioni di Servizio” (password: 1111) è possibile selezionare: A) la voce “Information” per visualizzare tutte le impostazioni dell’apparecchio.
Page 27 ITALIANO Impostazioni di modbus Impostazioni dei riscaldatori Impostazioni di servizio > Impostazioni dei riscaldatori Impostazioni di servizio > Impostazioni di modbus Controllo della portata minima di mandata Indirizzo del modbus con pre-heater Velocità di trasmissione 115200 Numero di bit di stop 1 stop bit Attivazione del modbus Modifica dei parametri...
Page 28 ITALIANO 10 M enu installatore (via Cloud) In questo paragrafo vengono descritte le impostazioni disponibili tramite il menu installatore tramite il cloud VORTICE. Per le impostazioni del menu installatore tramite l'App VORTICE MVHR fare riferimento al paragrafo 9.4.2. 1. Prima di accedere al menu installatore è necessario spegnere l’apparecchio dal pannello di comando remoto o dal cloud (da browser dal sito "www.vorticenet.it"...
Page 29 ITALIANO Temperature Temperatura di aspirazione 27°C 26.9°C Temperatura di espulsione 26.6°C Temperatura di mandata Temperatura di estrazione 26.1°C Sensore di temperatura addizionale 26.6°C Controllo dei ventilatori Modalità di controllo Standard Ventilatore di mandata-stato di funzionamento Ventilatore di mandata-controllo Ventilatore di estrazione-stato di funzionamento Ventilatore di estrazione-controllo Filtri Tipo di rilevamento - filtro di mandata...
Page 30 ITALIANO 10.1 Impostazioni della modalità utente Tramite questa schermata l’installatore può impostare le velocità di default dei ventilatori. Impostazioni della modalità utente Modalità utente 1^velocità Controllo del ventilatore di mandata 100% Controllo del ventilatore di estrazione 100% 2^velocità Controllo del ventilatore di mandata 100% Controllo del ventilatore di estrazione 100%...
Page 31 ITALIANO 10.3 Impostazione dei riscaldatori Si può impostare la velocità minima dei motori quando il preheater è acceso. Impostazioni dei riscaldatori Impostazioni dei riscaldatori Controllo della portata minima di mandata con pre-heater 100% 10.4 Impostazione dei filtri Da questa schermata l’installatore può resettare il timer filtri dopo averli sostituiti. Impostazioni filtri Reset della durata dei filtri Filtri sostituibili dall'utente...
Page 32 • AOUT2= comanda la velocità del motore di estrazione (da 0 a 100%) Nota 1: è possibile effettuare la stessa operazione anche tramite l'App "VORTICE MVHR", sotto il menu “Impostazioni di Servizio”. Quando l’apparecchio è spento comparirà la voce “Controllo manuale”. Selezionare “Si” per attivare la funzione di controllo manuale.
Page 33 ITALIANO 11 Modbus Modbus Signal Value Value Variable Description Comments index address type Min. Max. type Format: SXXX.YYY Program series 0xFFF XXX - older byte YYY - younger byte Status of work integer 0 - Speed 0, 3 - Speed 1, Speed integer 4 - Speed 2,...
Page 34 12.1 Notifiche malfunzionamento apparecchio Sia tramite il cloud Vorticenet (Wi-Fi / tramite browser o App) che tramite l’App "VORTICE MVHR" (bluetooth) nella sezione delle notiche (simbolo ) è possibile consultare la cronologia degli allarmi dell’apparecchio in merito ad eventuali malfunzionamenti (esempio: Sensori di temperatura difettosi o l’avviso di provvedere alla sostituzione dei filtri).
Page 35 7.1 Remote control panel installation and connection ......................42 8 Initial configuration ............................43 8.1 Configuration via the VORTICE MVHR app (via Bluetooth) ....................43 8.1.1 Language and temperature measurement unit selection ..................... 43 8.1.2 Device connection to the recovery unit ......................... 44 8.1.3 Changing fan speed ..............................
Page 36 Read the instructions contained in this booklet carefully before using the appliance. Vortice Spa cannot assume any responsibility for damage to property or personal injury resulting from failure to abide by the instructions given in this booklet. Following these instructions will ensure a long service life and overall...
Page 37 Before installing and using the appliance, read the warnings in this manual carefully Vortice Spa cannot assume any responsibility for damage to property or personal injury resulting from failure to abide by the instructions given in this booklet. Following these instructions will ensure a long service life and overall electrical and mechanical...
Page 38 OBLIGATION - After removing the appliance from its packaging, ensure that it is complete and undamaged. If in doubt contact an authorised Vortice service centre. Do not leave packaging within the reach of children or differently able persons. - Store the appliance out of the reach of children and disabled persons if you decide to disconnect it from the power supply and use it no more.
Page 39 - If the appliance does not function correctly or develops a fault, contact a VORTICE authorised Technical Support Centre without delay. Ensure that only genuine original VORTICE spares are used for any repairs. - If the power supply cable is damaged, have it replaced without delay by a VORTICE authorised Technical Support Centre.
Page 40 (fig.3). Ceiling assembly Various assembly methods are possible: VORTICE suggests attaching the appliance to the ceiling using the supplied brackets (fig.4). In any case, after installation, make sure that the appliance is perfectly level to ensure proper functioning.
Page 41 ENGLISH Accessibility The appliance must be easily accessible for service/maintenance work. In particular, the false ceiling housing the appliance must have an inspection hatch of an adequate size to allow access to the electrical/electronic parts and filters. In this way, the appliance will not have to be removed from the false ceiling for either routine maintenance operations (filter replacement) or some special operations (e.g.
Page 42 ENGLISH • Power cables must be the ordinary polyvinyl chloride sheathed type, designation 60227 IEC53 (RVV), and comply with standards GB/T 5023.5-2008/IEC 60227-5:2003. • The three power supply cable conductors must have a nominal cross-section of no less than 0.75 mm and a yellow-green core connected to the earthing terminal of the appliance.
Page 43 Bluetooth mode (flashing LED). Refer to paragraph "9.1 Remote control panel" a pagina 51 for a detailed description of the buttons on the remote control panel. 8.1.1 Language and temperature measurement unit selection 1. Open the "VORTICE MVHR” 3. Select the “App Settings” button. 2. Press the settings icon “ ”.
Page 44 Ventilation controlle Ventilation controller Service settings 1006930839 1006930839 device name: producer: producer: Ventilation controlle Schedule Vortice Vortice 1006930839 producer: Vortice 8.1.3 Changing fan speed 1. Select “User mode settings” 2. Select “User mode”. 3. Select one of the three available speeds. User modes settings...
Page 45 ENGLISH 4. Select on which fan (supply or 5. Enter the desired value and press extraction) you want to change the “Confirm” button. the speed by clicking on the pencil symbol. User modes > MED Supply fan control Extraction fan control Supply fan control 25 % 100 %...
Page 46 ENGLISH 8.1.5 Boost mode setting 1. Select “Boost mode setting” in 2. Set “Normally open” or the “Service settings” menu. “Normally closed” by clicking on the pencil symbol next to “Logic status IN1”. Device settings Boost mode settings SERVICE SETTINGS Service settings > Boost mode settings Information Boost mode IN1 Logic state Normally Open...
Page 47 Ventilation controller Ventilation controlle 1006930839 1006930839 device name: producer: producer: Ventilation controlle Vortice Vortice 1006930839 producer: Vortice 3. Enter the software update 4. Select “Find and add 5. Press “Start update process”, select the file and press the password 0874.
Page 48 Service settings 1006930839 1006930839 device name: producer: producer: Ventilation controlle Schedule Vortice Vortice 1006930839 producer: Vortice 5. Enter the software update password 0874. 6. Press the “Find and add software file” button. 7. Select the file with the extension “.pfi”.
Page 49 Nome del dispositivo: Impostazioni del gateway internet Controllore della ventilazione Search for devices Choose how to add the installation: 1006930839 Nome del dispositivo: produttore: Controllore della ventilazione Vortice Name: Device found: web gateway 1006859209 1006930839 Serial number: produttore: Vortice 1006859209...
Page 50 9. The configuration is ready when the windows of both the ventilation controller and the web gateway appear. online online WIFI quality: 1006930839 1006859209 Producer Software Hardware Producer Software Hardware Vortice S001.10 H001.33.098 Vortice S002.06 H1.0.0 web gateway ventilation controller...
Page 51 “VORT HRI PHANTOM BP IoT” can be controlled via: • Remote control panel (with limited functions). • Via cloud by accessing www.vorticenet.it or from the “VorticeNET” app via Wi-Fi connection. • Via Bluetooth connection using the “VORTICE MVHR” app. Remote control panel SELECTION BUTTONS...
Page 52 ENGLISH O peration from the Vorticenet cloud via browser (Wi-Fi connection) 1. Go to www.vorticenet.it and log in with the previously set credentials. 2. Select “Installation List” in the drop-down menu on the left of the screen and open your system. Installation name: Serial number Address: State: Connection: Open 1006859209 VORT HRI 200 PHANTOM B...
Page 53 Supply air filter - depletion Extracted air filter - depletion Supply Extract Inlet temperature Exhaust temperature Supply temperature Extraction temperature ENGLISH Bypass ON 23°C Manual Schedule Unit mode Current gear Holiday mode Unit state Temperature of comfort Comfort temperature Switch-on This is the setpoint temperature for bypass.
Page 54 ENGLISH 9.2.4 User menu Access the drop-down menu from the " Device parameters" button to access the "User Menu" and its sub-menu made up of the following items: 1. Working mode. 2. Holiday mode setting. 3. Alarm panel. 1. Working mode Work modes Unit state Current gear...
Page 55 ENGLISH Note 2: Automatic “By-pass” operation is deactivated when: • The outside air temperature is below the summer mode activation hysteresis value. • THE “No-Frost” function is active (refer to paragraph "10.5 Frost protection setting - No Frost" a pagina 64). In the example below, the activation temperature for winter mode is 6°C and the value set for the summer mode activation hysteresis is 14°C.
Page 56 ENGLISH Holiday mode setting Holiday Mode duration can be set in the sub-menu “Holiday mode setting” (duration can be set from 1 day to 30 days). Time modes settings Holiday mode Holidays duration time Holiday Mode is useful when the user is away from the room for longer than a day. Operation involves: •...
Page 57 Wi-Fi mode (steady LED) to Bluetooth mode (LED flashing quickly). Refer to paragraph "9.1 Remote control panel" detailed description of the buttons on the remote control panel. 1. Open the "VORTICE MVHR” app. 2. Select the “Internet Gateway”...
Page 58 ENGLISH 9.4.1 User settings Select “> User settings”. From this menu it is possible to operate the appliance with all available functions also via the cloud. 1. Via the “Working mode” menu, you can set the operating mode of the unit and the various functions available. Selected device Device settings Work modes...
Page 59 Airing 9.4.2 S ervice settings (corresponds to installer menu on the Cloud) In addition to the settings already described in "8.1 Configuration via the VORTICE MVHR app (via Bluetooth)", via the “Service settings” menu (password: 1111), it is possible to select: A) ”Information” to view all appliance settings.
Page 60 ENGLISH Heaters settings Modbus settings Service settings > Heaters settings Service settings > Modbus settings Minimum supply fan control with pre-heater Modbus address Transmission speed 115200 Number of stop bits 1 stop bit Modbus activation Edit parameters Ventilation unit control 9.4.3 P rogramming From the programming page, it is possible to set different time slots for each day of the week with different bypass setpoint temperatures (“Working mode temperature”) and different appliance operating modes (working modes “1, 2 ,3”...
Page 61 ENGLISH 10 I nstaller menu (via Cloud) This paragraph describes the settings available through the installer menu via the VORTICE cloud. For installer menu settings via the VORTICE MVHR app, please refer to paragraph 9.4.2. 1. Before accessing the installer menu, you need to switch off the appliance from the remote control panel or from the cloud (by browser from “www.vorticenet.it”...
Page 62 ENGLISH Temperatures Inlet temperature 27°C 26.9°C Exhaust temperature 26.6°C Supply temperature Extraction temperature 26.1°C Additional sensor temperature 26.6°C Fans control Control mode Standard Supply fan - work state Supply fan - control Extraction fan - work state Extract fan - control Filters Time Detection type - supply filter...
Page 63 ENGLISH 10.1 Selecting user mode settings The installer can set the default fan speeds through this screen. User modes settings User modes Supply fan control 100% Extraction fan control 100% Supply fan control 100% Extraction fan control 100% Supply fan control 100% Extraction fan control 100% 10.2 Fan setting Fans settings...
Page 64 ENGLISH 10.3 Setting the heaters The minimum speed of the motors can be set when the pre-heater is switched on. Impostazioni dei riscaldatori Heaters settings Minimum supply fan control with pre-heater 100% 10.4 S etting the filters From this screen the installer can reset the filter timer after changing the filters. Filter settings Filters time reset Filter change by the user...
Page 65 • AOUT2= controls extraction motor speed (0 to 100%) Note 1: The same operation can also be carried out via the "VORTICE MVHR” app, under the “Service Settings” menu. When the appliance is switched off, “Manual control” appears. Select “Yes” to activate the manual control function.
Page 66 ENGLISH 11 Modbus Modbus Signal Value Value Variable Description Comments index address type Min. Max. type Format: SXXX.YYY Program series 0xFFF XXX - older byte YYY - younger byte Status of work integer 0 - Speed 0, 3 - Speed 1, Speed integer 4 - Speed 2,...
Page 67 12.1 Appliance malfunction notifications Either via the Vorticenet cloud (Wi-Fi / via browser or app) or via the "VORTICE MVHR” app (Bluetooth) in the notifications section (symbol ), it is possible to consult the alarm history of the appliance regarding possible malfunctions (e.g: Defective temperature...
Page 68 7.1 Installation et connexion du panneau de commande à distance ..................... 75 8 Configuration initiale ............................76 8.1 Configuration via l'application VORTICE MVHR (via Bluetooth) ..................... 76 8.1.1 Sélection de la langue et de l'unité de mesure de la température ..................76 8.1.2 Connexion du dispositif au récupérateur..........................
Page 69 Avant d'utiliser le produit, lire attentivement les instructions contenues dans cette notice. La société VORTICE S.p.A. ne pourra être tenue pour Le respect de toutes les indications reportées dans ce livret garantira une longue durée de vie ainsi que la fiabilité électrique et mécanique de l'appareil.onserver toujours ce livret...
Page 70 Avant d’installer et d’utiliser l’appareil, lisez attentivement les avertissements de ce manuel. La société Vortice Spa ne pourra être tenue pour responsable des dommages éventuels causés aux personnes ou aux choses par suite du non-respect des instructions ci-dessous. Le respect de toutes les indications reportées dans ce livret garantira une longue durée de vie ainsi que la fiabilité...
Page 71 - Après avoir extrait le produit de son emballage, s’assurer de son intégrité. En cas de doute, contacter un professionnel qualifié ou un Centre Assistance technique autorisé Vortice. Ne pas laisser de parties de l’emballage à la portée des enfants ou de personnes souffrant d’un handicap.
Page 72 - En cas de dysfonctionnement et/ou panne de l'appareil, contacter immédiatement un Centre Assistance Technique autorisé VORTICE et faire le demande, en cas de réparation éventuelle, de pièces de rechange originales VORTICE. - En cas d'endommagement du câble d'alimentation, prévoir rapidement son remplacement qui devra être effectué par un Centre Assistance VORTICE, afin de prévenir tout risque.
Page 73 électrique d'où sortent les câbles (fig.3). Montage au plafond Plusieurs modes de montage sont possibles : VORTICE propose de fixer l'appareil au plafond à l'aide des supports fournis (fig.4). Dans tous les cas, s’assurer après l'installation que l'appareil est parfaitement de niveau pour garantir un fonctionnement parfait.
Page 74 FRANÇAIS Accessibilité L'appareil doit être facilement accessible en cas de travaux de service ou d’entretien. En particulier, le faux plafond abritant l'appareil doit prévoir une trappe d'inspection de taille adéquate, qui permette d'agir sur la trappe pour accéder aux parties électriques/électroniques et aux filtres.
Page 75 FRANÇAIS • Les câbles d'alimentation doivent être du type ordinaire à gaine en chlorure de polyvinyle, désignation 60227 IEC53 (RVV) et être conformes aux normes GB/T 5023.5-2008/IEC 60227-5:2003. • Les trois conducteurs du câble d'alimentation doivent avoir une section nominale non inférieure à 0,75 mm et un noyau jaune-vert branché...
Page 76 84 pour une description détaillée des touches présentes sur le panneau de commande à distance. 8.1.1 Sélection de la langue et de l'unité de mesure de la température 1. Ouvrir l'application 2. Appuyer sur l'icône des réglages 3. Sélectionner le bouton « VORTICE MVHR », cliquer sur « ». « Réglage de l’App ». « Start » et démarrer l'analyse.
Page 77 Paramètres de la passerelle Internet Contrôleur de ventilation Paramètres de service FN : 1006930839 Nom de l'appareil : Producteur : Contrôleur de ventilation Vortice Programme FN : 1006930839 Producteur : Vortice 8.1.3 Modification de la vitesse des ventilateurs 1. Sélectionner « Paramètres du 2.
Page 78 FRANÇAIS 4. Sélectionner sur quel ventilateur 5. Insérer la valeur souhaitée (alimentation ou extraction) pour et appuyer sur le bouton lequel il faut modifier la vitesse, en « Confirmer ». cliquant sur le symbole du crayon. Modes utilisateur > MED Modes utilisateur >...
Page 79 FRANÇAIS 8.1.5 Programmation des modes boost 1. Sélectionner la rubrique 2. Régler « Normalement ouvert » « Réglage du mode Boost » ou « Normalement fermé » dans le menu « Paramètres de en cliquant sur le symbole du service ». crayon à côté de « État logique IN1 ».
Page 80 Paramètres de la passerelle Internet Contrôleur de ventilation FN : 1006930839 Nom de l'appareil : Producteur : Contrôleur de ventilation Vortice FN : 1006930839 Producteur : Vortice 3. Insérer le mot de passe 4. Sélectionner 5. Appuyer sur « Démarrer le processus de mise à jour », de mise à...
Page 81 Contrôleur de ventilation Paramètres de service FN : 1006930839 Nom de l'appareil : Producteur : Contrôleur de ventilation Vortice Programme FN : 1006930839 Producteur : Vortice 5. Insérer le mot de passe de mise à jour du logiciel 0874. 6. Appuyer sur le bouton « Rechercher et ajouter un fichier logiciel ».
Page 82 VorticeNET installation Connexion BT Nome del dispositivo: Impostazioni del gateway internet Controllore della ventilazione Choisissez comment ajouter l'installation: 1006930839 Nome del dispositivo: produttore: Controllore della ventilazione Vortice Dispositif trouvé : 1006859209 1006930839 produttore: Vortice Suivant Manuel *Remarque : si l'installation manuelle est choisie, il sera également nécessaire d’utiliser l'application « VORTICE MVHR » (en mode BT) pour obtenir le numéro de série et le mot de passe. Une fois l'application « VORTICE MVHR » ouverte, lancer l'analyse et sélectionner « Paramètres de la passerelle Internet » et > « Obtenir le mot de passe VORTICE MVHR ». Rouvrir l'application VorticeNET, nommer l'installation et saisir le numéro de série et le mot de passe.
Page 83 9. La configuration est prête lorsque les fenêtres du régulateur de ventilation et de la passerelle web s'affichent. online online Qualité du WIFI: 1006930839 1006859209 Producteur Logiciel Matériel Producteur Logiciel Matériel Vortice S001.10 H001.33.098 Vortice S002.06 H1.0.0 Passerelle web contrôleur de ventilation...
Page 84 • Panneau de commande à distance (avec des fonctions limitées). • Via le cloud en accédant à www.vorticenet.it ou à partir de l'application « VorticeNET » via une connexion Wi-Fi. • Via une connexion Bluetooth grâce à l'application « VORTICE MVHR ». Panneaux de commande à distance TOUCHES SÉLECTION...
Page 85 FRANÇAIS l'appareil doit être contrôlé via le cloud « Vorticenet » (connexion Wi-Fi) ou depuis l'application « VORTICE MVHR » (connexion Bluetooth). F onctionnement depuis le Cloud Vorticenet via un navigateur (connexion Wi-Fi) 1. Aller sur la page www.vorticenet.it et se connecter avec les identifiants définis précédemment. 2. Sélectionner « Liste d'installation » dans le menu déroulant à gauche de l'écran et ouvrir votre système. Nom de l'installation : Numéro de série :...
Page 86 FRANÇAIS 9.2.2 Boutons de la page d'Accueil 50 % 50 % Soufflage Reprise Température d'entrée Température de sortie Température de soufflage Température de reprise Filtre de soufflage Filtre de reprise - épuisement - épuisement By-pass activé activé ti é 23°C Manuel Programme Mode de l'unité Vitesse actuelle Mode vacances État de l'unité...
Page 87 FRANÇAIS 9.2.4 Menu utilisateur En accédant au menu déroulant , à partir du bouton « Paramètres du dispositif », il est possible d'accéder au « Menu utilisateur » et à son sous-menu composé des éléments suivants : 1. Mode de travail. 2.
Page 88 FRANÇAIS dérivation se ferme pendant 180 secondes. Remarque 2 : Le fonctionnement automatique du « By-Pass » est désactivé quand : • La température de l'air extérieur est inférieure à la valeur d'hystérésis d'activation du mode été. • LA FONCTION « NO-FROST » EST active (voir le paragraphe "10.5 Réglage de la protection antigel - No Frost" a pagina 97). Dans l'exemple suivant, la température d'activation du mode hiver est de 6 °C et la valeur réglée pour l'hystérésis d'activation pour le mode été...
Page 89 FRANÇAIS 2. Programmation mode Vacances Sous « Réglage du mode vacances », la durée du mode vacances peut être réglée dans le sous-menu « Réglage du mode vacances » (la durée peut être réglée de 1 à 30 jours). Paramètres des modes horaires Mode vacances Durée des vacances Le mode Vacances est utile lorsque l'utilisateur s'absente de la pièce pendant plus d'une journée.
Page 90 Faire référence au paragraphe "9.1 Panneaux de commande à distance" pour une description détaillée des touches présentes sur le panneau de commande à distance. 1. Ouvrir l'Application 2. Sélectionner le bouton 3. Sélectionner le bouton « VORTICE MVHR ». « Passerelle Internet ». « Contrôleur de ventilation » Choix de l'appareil Choix de l'appareil...
Page 91 FRANÇAIS 9.4.1 Réglages utilisateur Sélectionner « > Réglage utilisateur ». Depuis ce menu, il est possible de contrôler l'appareil avec toutes les fonctions disponibles, y compris via le cloud. 1. Le menu « Mode de travail » permet de définir le mode de fonctionnement de l'unité et les différentes fonctions disponibles. Choix de l'appareil Paramètres de l'appareil Mode de fonctionnement...
Page 92 Aération 9.4.2 P aramètres de service (correspond au menu de l'installateur dans le Cloud) Outre les réglages déjà décrits dans la section "8.1 Configuration via l'application VORTICE MVHR (via Bluetooth)", le menu « Paramètres de service » (mot de passe : 1111), il est possible de sélectionner : A) la rubrique « Information » pour afficher tous les paramètres de l'appareil.
Page 93 FRANÇAIS Paramètres Modbus Réglages des chauffages Paramètres de service > Réglages des chauffages Paramètres de service > Paramètres Modbus Contrôle minimal du ventilateur Adresse Modbus de soufflage avec préchauffeur Vitesse de transmission 115200 Nombre de bits d'arrêt 1 stop bit Activation Modbus Modifier les paramètres Contrôle de l'unité...
Page 94 Ce paragraphe décrit les paramètres disponibles dans le menu installateur via le cloud VORTICE. Pour les réglages du menu installateur via l'application VORTICE MVHR, faire référence au paragraphe 9.4.2. 1. Avant d'accéder au menu installateur, il est nécessaire d'éteindre l'appareil à partir du panneau de commande à distance ou du Cloud (depuis le navigateur sur le site «...
Page 95 FRANÇAIS Températures Température d'entrée 27°C 26.9°C Température de sortie 26.6°C Température de soufflage Température de reprise 26.1°C Température du capteur supplémentaire 26.6°C Contrôle des ventilateurs Mode de contrôle Standard Ventilateur de soufflage - état de fonctionnement MARCHE Ventilateur de soufflage - contrôle Ventilateur de reprise - état de fonctionnement MARCHE Ventilateur de reprise - contrôle...
Page 96 FRANÇAIS 10.1 Paramètres du mode utilisateur Cet écran permet à l'installateur de définir les vitesses des ventilateurs par défaut. Paramètres des modes utilisateur Modes utilisateur Contrôle du ventilateur de soufflage 100% Contrôle du ventilateur de reprise 100% 100% Contrôle du ventilateur de soufflage Contrôle du ventilateur de reprise 100% Contrôle du ventilateur de soufflage...
Page 97 FRANÇAIS 10.3 Réglage des réchauffeurs La vitesse minimale des moteurs peut être réglée lorsque le préchauffeur est en marche. Impostazioni dei riscaldatori Réglages des chauffages Contrôle minimal du ventilateur de soufflage avec préchauffeur 100% 10.4 R églage des filtres À partir de cet écran, l'installateur peut réinitialiser le compteur des filtres après avoir changé les filtres. Paramètres du filtre Réinitialisation du temps des filtres Changement de filtre par l'utilisateur...
Page 98 ». Lorsque l'appareil est éteint, le message « Contrôle manuel » s'affiche. Sélectionner « Oui » pour activer la fonction de contrôle manuel. Remarque 2 : Pour revenir à la commande de l'appareil via l'application « VORTICE MVHR », le panneau à distance ou le cloud, la fonction « Commande manuelle » doit être désactivée en la réglant sur « Non ».
Page 99 FRANÇAIS 11 Modbus Modbus Signal Valeur Valeur Type de Description Commentaires index adresse type Min. Max. variable Format : SXXX.YYY Série de programmes 0xFFF XXX - octets plus anciens YYYY - octets plus récents État du travail integer 0 - Vitesse 0, 3 - Vitesse 1, Vitesse integer...
Page 100 12.1 Notifications de dysfonctionnement de l'appareil Via le Cloud Vorticenet (Wi-Fi / via un navigateur ou une application) ou via l'application « VORTICE MVHR » (Bluetooth) dans la section des notifications (symbole ), il est possible de consulter la chronologie des alarmes de l'appareil concernant d'éventuels dysfonctionnements (exemple : Capteurs de température défectueux ou avertissement de remplacer les filtres).
Page 101 7.1 Instalación y conexión del panel de mando remoto ....................... 108 8 Configuración inicial ............................. 109 8.1 Configuración a través de la aplicación VORTICE MVHR (mediante Bluetooth) ..............109 8.1.1 Selección de idioma y unidad de medida de temperatura ....................109 8.1.2 Conexión del dispositivo al recuperador ...........................
Page 102 Antes de instalar y utilizar el producto, lea atentamente las instrucciones contenidas en este folleto. VORTICE S.p.A. no es responsable de los eventuales daños ocasionados a personas o cosas como resultado del incumplimiento de las indicaciones de este manual, las cuales garantizan la durabilidad y fiabilidad eléctrica y mecánica...
Page 103 Antes de instalar y utilizar el producto, lea atentamente las instrucciones contenidas en este folleto VORTICE S.p.A. no es responsable de los eventuales daños ocasionados a personas o cosas como resultado del incumplimiento de las indicaciones de este manual, las cuales garantizan la durabilidad y fiabilidad eléctrica y mecánica del aparato. Conservar este...
Page 104 - Después de retirar el dispositivo de su embalaje, asegúrese de que esté completo y sin daños. En caso de duda contacte a un servicio autorizado de Vortice centrar. No deje el embalaje alalcance de niños o personas con habilidades diferentes.
Page 105 - En caso de mal funcionamiento y/o avería del aparato, consultar inmediatamente con el Centro de Asistencia técnica autorizado de VORTICE y solicitar, para la reparación, el uso de repuestos originales VORTICE. - En caso de daño del cable de alimentación, sustituirlo de inmediato. Esta sustitución deberá realizarse en un Centro de Asistencia VORTICE.
Page 106 (fig.3). Montaje en techo Existen diferentes posibilidades de montaje. VORTICE sugiere aplicar el aparato al techo usando los soportes específicos en dotación (fig.4). Comprobar tras el montaje que el aparato está nivelado, a fin de garantizar su perfecto funcionamiento.
Page 107 ESPAÑOL Accesibilidad El acceso al aparato debe ser fácil, teniendo en cuenta las futuras intervenciones de reparación/mantenimiento. En especial, el falso techo que sujeta el aparato debe prever una trampilla de inspección con las medidas adecuadas, que permita alcanzar la puerta de acceso a las partes eléctricas/electrónicas y a los filtros.
Page 108 ESPAÑOL • Los cables de alimentación deben ser del tipo con revestimiento común de policloruro de vinilo, designación 60227 IEC53 (RVV) y cumplir con los estándares GB/T 5023.5-2008/IEC 60227-5:2003. • Los tres conductores del cable de alimentación deben tener una sección nominal no inferior a 0,75 mm y un núcleo verde-amarillo conectado al terminal de tierra del aparato.
Page 109 8.1.1 Selección de idioma y unidad de medida de temperatura 1. Abrir la aplicación 3. Seleccionar el botón "Ajustes de 2. Pulsar el icono ajustes " ". "VORTICE MVHR", hacer clic en la aplicación". "Inicio" e iniciar el escaneo. Elección del dispositivo Elección del dispositivo Ajustes de aplicación...
Page 110 Controlador de ventilación Controlador de ventilación Configuración del servicio 1006930839 1006930839 Nombre del dispositivo: productor: productor: Controlador de ventilación Vortice Vortice Programación 1006930839 productor: Vortice 8.1.3 Modificación velocidad de los ventiladores 1. Seleccionar "Configuraciones del 2. Seleccionar "Modo usuario". 3. Seleccionar una de las tres modo usuario"...
Page 111 ESPAÑOL 4. Seleccionar en qué ventilador 5. Introducir el valor deseado y pulsar (impulsión o extracción) se desea el botón "Confirmar". modificar la velocidad, haciendo clic en el símbolo del lápiz. 2da velocidad Modo de usuario > 2da velocidad Control del ventilador de impulsión Control del ventilador de extracción Control del ventilador de impulsión Confirmación...
Page 112 ESPAÑOL 8.1.5 Configuración del modo boost 1. Seleccionar la opción 2. Configurar "Normalmente "Configuración del modo boost" abierto" o "normalmente cerrado" en el menú "Configuraciones de haciendo clic en el símbolo del servicio". lápiz al lado de la opción "Estado lógico IN1". Configuración del modo de boost Configuración del dispositivo CONFIGURACIÓN DEL SERVICIO Configuración del servicio >...
Page 113 Controlador de ventilación Controlador de ventilación 1006930839 1006930839 Nombre del dispositivo: productor: productor: Controlador de ventilación Vortice Vortice 1006930839 productor: Vortice 3. Introducir la contraseña 4. Seleccionar "Buscar 5. Pulsar "Iniciar el proceso de actualización", seleccionar el de actualización del y añadir el archivo de...
Page 114 Controlador de ventilación Configuración del servicio 1006930839 1006930839 Nombre del dispositivo: productor: productor: Controlador de ventilación Vortice Vortice Programación 1006930839 productor: Vortice 5. Introducir la contraseña de actualización del software 0874. 6. Pulsar el botón "Buscar y añadir el archivo software".
Page 115 Nome del dispositivo: Impostazioni del gateway internet Controllore della ventilazione Seleccione un dispositivo Elija cómo agregar la instalación 1006930839 Nome del dispositivo: produttore: Controllore della ventilazione Vortice Nombre: Dispositivo encontrado: puerta de enlace web 1006859209 1006930839 Número de serie: produttore: Vortice...
Page 116 9. La configuración está lista cuando aparecen las ventanas tanto del regulador de ventilación como del web gateway. online online Calidad WIFI: 1006930839 Fabricante Software Hardware Fabricante Software Hardware Vortice S001.10 H001.33.098 Vortice S002.06 H1.0.0 puerta de enlace web regulador de ventilación...
Page 117 • Panel de mando remoto (con funciones limitadas). • A través de la nube accediendo al sitio web www.vorticenet.it o desde la aplicación " VorticeNET" a través de una conexión Wi-Fi. • A través de conexión bluetooth gracias a la aplicación "VORTICE MVHR". Panel de mando remoto BOTONES SELECCIÓN...
Page 118 ESPAÑOL F uncionamiento desde la nube Vorticenet mediante navegador (conexión Wi-Fi) 1. Ir a la página www.vorticenet.it e inicie sesión con las credenciales configuradas anteriormente. 2. Seleccionar "Lista de instalación" en el menú desplegable a la izquierda de la pantalla y abrir su sistema. Nombre de la instalación: Estado: Conexión: Número de serie :...
Page 119 Temperatura de aspiración Temperatura de retorno Temperatura de impulsion Temperatura de extracción Obstrucción filtro de extracción Obstrucción filtro de extracción Emisión Extracción ESPAÑOL Bypass ON 23°C Manual Estado operativo de la Programa Modo de la unidad Velocidad actual Modo vacaciones Temperatura de confort unidad Temperatura de confort...
Page 120 ESPAÑOL 9.2.4 Menú usuario Accediendo al menú desplegable , desde el botón " Parámetros del dispositivo" se puede acceder al "Menú usuario" y al correspondiente submenú formado por las siguientes opciones: 1. Modalidad de trabajo. 2. Configuración modalidad vacaciones. 3. Panel de alarma. 1.
Page 121 ESPAÑOL durante 180 segundos. Nota 2: El funcionamiento automático del "By-Pass" se desactiva cuando: • La temperatura del aire exterior es inferior al valor de histéresis de activación del modo verano. • ESTÁ activa la función «No-Frost» (consulte el apartado "10.5 Configuración de la protección antihielo - No Frost" a pagina 130). En el siguiente ejemplo, la temperatura de activación del modo de invierno es de 6 °C y el valor establecido para la histéresis de activación del modo de verano es de 14 °C.
Page 122 ESPAÑOL Debajo de la opción "Configuración del modo vacaciones", en el submenú "Modo vacaciones" se puede configurar la duración del modo Vacaciones (la duración se puede configurar de 1 a 30 días). Configuración del modo de vacaciones Mode vacaciones Duración del modo vacaciones El Modo Vacaciones es útil cuando el usuario se aleja de la habitación por un período de tiempo superior al día.
Page 123 Consultar el apartado "9.1 Panel de mando remoto" para obtener una descripción detallada de los botones presentes en el panel de mando remoto. 1. Abrir la aplicación 2. Seleccionar el botón "Internet 3. Seleccionar el botón "VORTICE MVHR". Gateway". "Controlador de ventilación" Elección del dispositivo Elección del dispositivo...
Page 124 ESPAÑOL 9.4.1 Configuraciones del usuario Seleccionar "> Configuraciones usuario". Desde este menú es posible controlar el aparato con todas las funciones disponibles también a través de la nube. 1. A través del menú "Modo de trabajo" se puede configurar el modo de funcionamiento de la unidad y las diversas funciones disponibles.
Page 125 Ventilación 9.4.2 C onfiguraciones de servicio (corresponde menú instalador presente en la nube) Además de las configuraciones ya descritas en el apartado "8.1 Configuración a través de la aplicación VORTICE MVHR (mediante Bluetooth)", a través del menú de «Configuraciones de Servicio» (contraseña: 1111) se pueden seleccionar: A) la opción "Information" para ver todos los ajustes del aparato.
Page 126 ESPAÑOL Ajustes del calentador/batería Configuración modbus Configuración del servicio > Ajustes del calentador/batería Configuración del servicio > Configuración modbus Control de caudal mínimo de impulsión con Dirección modbus precalentador/batería Velocidad de transmisión 115200 Número de bits de parada/stop 1 stop bit Activación ModBus Cambio de parámetros Comprobación de la unidad de ventilación...
Page 127 10 M enú instalador (a través de la nube) En este apartado se describen las configuraciones disponibles a través del menú instalador a través de la nube VORTICE. Para las configuraciones del menú del instalador a través de la aplicación VORTICE MVHR consultar el apartado 9.4.2.
Page 128 ESPAÑOL Temperaturas Temperatura de aspiración 27°C 26.9°C Temperatura de retorno 26.6°C Temperatura de impulsión Temperatura de extracción 26.1°C Sensor de temperatura adicional 26.6°C Comprobando los ventiladores Mode de control Estándar Ventilador de impulsión - estado de funcionamiento Ventilador de impulsión - control Ventilador de extracción - estado de funcionamiento Ventilador de extracción - control Filtros...
Page 129 ESPAÑOL 10.1 Configuraciones del modo usuario A través de esta pantalla, el instalador puede establecer las velocidades predeterminadas de los ventiladores. Configuración del modo de usuario Modo de usuario 1ra velocidad Control del ventilador de impulsión 100% Control del ventilador de extracción 100% 2da velocidad Control del ventilador de impulsión 100%...
Page 130 ESPAÑOL 10.3 Configuración de los calentadores Se puede configurar la velocidad mínima de los motores cuando el precalentador está encendido. Impostazioni dei riscaldatori Ajustes del calentador/batería Control de caudal mínimo de impulsión con precalentador/batería 100% 10.4 C onfiguración de los filtros Desde esta pantalla, el instalador puede restablecer el temporizador de filtros después de haberlos sustituido. Configuración de filtros Reinicio de tiempo de filtros Filtros reemplazables por el usuario...
Page 131 Servicio". Cuando el aparato está apagado, aparecerá la opción "Control manual". Seleccionar "Sí" para activar la función de control manual. Nota 2: Para volver a controlar el aparato a través de la aplicación "VORTICE MVHR", panel remoto o nube, es necesario desactivar la función "Control manual" configurando la opción en "No".
Page 132 ESPAÑOL 11 Modbus Modbus Signal Value Value Variable Description Comments index address type Min. Max. type Format: SXXX.YYY Program series 0xFFF XXX - older byte YYY - younger byte Status of work integer 0 - Speed 0, 3 - Speed 1, Speed integer 4 - Speed 2,...
Page 133 12.1 Notificaciones de mal funcionamiento del aparato Tanto a través de la nube Vorticenet (Wi-Fi / a través del navegador o la aplicación) como a través de la aplicación "VORTICE MVHR" (bluetooth) en la sección de notificaciones (símbolo ) se puede consultar el historial de alarmas del aparato con respecto a cualquier mal funcionamiento (por ejemplo: Sensores de temperatura defectuosos o aviso para proceder a la sustitución de los filtros).
Page 134 6.3 Dostęp ..................................140 6.4 Wejścia skrzynki elektrycznej ............................140 7 Podłączenia elektryczne (rys.10) ...................... 140 7.1 Instalacja i podłączanie panelu zdalnego sterowania ....................141 8 Wstępna konfiguracja ........................142 8.1 Konfiguracja za pośrednictwem aplikacji VORTICE MVHR (poprzez Bluetooth) ............142 8.1.1 Wybór języka i jednostki pomiaru temperatury ......................142 8.1.2 Podłączenie urządzenia do rekuperatora ......................143 8.1.3 Zmiana prędkości wentylatorów ..........................143 8.1.4 Reset licznika czasu brudnych filtrów ........................144 8.1.5 Ustawienie trybu Boost ............................145 8.1.6 Ustawienie ochrony przed zamarzaniem .......................145...
Page 135 13 Utylizacja ............................. 166 Przed użyciem produktu należy uważnie przeczytać instrukcje zawarte w niniejszym podręczniku. VORTICE S.p.A. nie ponosi odpowiedzialności za ewentualne szkody na osobach lub mieniu spowodowane nieprzestrzeganiem wymienionych w dalszej części wskazań, które zapewnią mechaniczną i elektryczną trwałość i...
Page 136 POLSKI Ogólne informacje O pis symboli używanych w instrukcji 1.1.1 Obowiązek OBOWIĄZEK OGÓLNY. OBOWIĄZEK ZAPOZNANIA SIĘ Z INSTRUKCJĄ. OBOWIĄZEK ODŁĄCZENIA PRĄDU. SKONTAKTUJ SIĘ Z PROFESJONALNIE WYKWALIFIKOWANYM PERSONELEM 1.1.2 Zakaz OGÓLNY ZAKAZ. 1.1.3 Niebezpieczeństwo OGÓLNE NIEBEZPIECZEŃSTWO. Cel instrukcji Niniejsza instrukcja zawiera informacje dotyczące prawidłowego użytkowania i konserwacji urządzenia. OBOWIĄZEK Przed użyciem produktu należy uważnie przeczytać instrukcje zawarte w niniejszym podręczniku. VORTICE S.p.A. nie ponosi odpowiedzialności za ewentualne szkody na osobach lub mieniu spowodowane nieprzestrzeganiem wymienionych w dalszej części wskazań, które zapewnią mechaniczną i elektryczną trwałość i niezawodność urządzenia. Należy zachować niniejszy podręcznik.
Page 137 - Konieczne jest wystąpienie sytuacji, w której następuje wystąpienie to przepływ gazu odprowadzającego z kominowego lub innych urządzeń spalających paliwo. Ostrzeżenia dotyczące bezpieczeństwa OBOWIĄZEK - Po rozpakowaniu urządzenia należy sprawdzić, czy nie jest ono uszkodzone: w razie wątpliwości, bezzwłocznie zwrócić się do odpowiednio wykwalifikowanej osoby lub autoryzowanego Centrum Serwisowego firmy VORTICE. - Należy odłożyć urządzenie z dala od dzieci oraz osób niepełnosprawnych w momencie, gdy zdecyduje się o jego odłączeniu od zasilania oraz o zaprzestaniu użycia. - Należy podłączyć urządzenie do sieci/gniazdka elektrycznego jedynie, jeśli moc instalacji/gniazdka jest odpowiednia w stosunku do mocy maksymalnej urządzenia.
Page 138 POLSKI OBOWIĄZEK - W przypadku wadliwego działania oraz/lub usterek urządzenia, należy bezzwłocznie zwrócić się do autoryzowanego Centrum Serwisowego firmy VORTICE i zażądać, w przypadku ewentualnej naprawy, użycia oryginalnych części zamiennych VORTICE. - W przypadku uszkodzenia kabli zasilania należy natychmiast przystąpić do ich wymiany, która powinna zostać przeprowadzona w Centrum Obsługi VORTICE, aby zapobiec jakiemukolwiek ryzyku. - Jeśli dojdzie do upadku produktu lub zostanie on narażony na silne uderzenia, należy zlecić kontrolę w autoryzowanym Centrum Serwisowym firmy VORTICE. - Urządzenie powinno zostać zamontowane w sposób gwarantujący, że normalnych warunkach działania żadna osoba nie znajdzie się w pobliżu elementów w ruchu lub pod napięciem. - Czyszczenie wewnątrz produktu może być wykonywane wyłącznie przez wykwalifikowany personel. - Należy okresowo kontrolować integralność urządzenia. W przypadku wykrycia nieprawidłowości, zaprzestać użytkowania urządzenia i bezzwłocznie skontaktować się z autoryzowanym Centrum Serwisowym VORTICE. OBOWIĄZEK - Należy postępować zgodnie z instrukcjami dotyczącymi bezpieczeństwa, aby uniknąć obrażeń użytkownika. - Należy przestrzegać instrukcji dotyczących konserwacji, aby zapobiec uszkodzeniu i/lub nadmiernemu zużyciu urządzenia.
Page 139 Urządzenie należy zainstalować zgodnie z przepisami bezpieczeństwa obowiązującymi w kraju instalacji oraz instrukcjami zamieszczonymi w niniejszym podręczniku. Instalować urządzenie na powierzchni lub ścianach wewnętrznych mieszkania, zdolnych do udźwignięcia jego masy (maks.25 Kg mod 200, maks. 38 Kg mod 350). W celu optymalizacji i uproszczenia połączeń urządzenia, należy wziąć pod uwagę położenie skrzynki elektrycznej, z której wychodzą kable (rys.3). Montaż sufitowy Możliwych jest kilka trybów montażu: VORTICE sugeruje przymocowanie urządzenia do sufitu za pomocą specjalnych dostarczonych wsporników (rys.4). W każdym przypadku po przeprowadzonym montażu należy upewnić się, że urządzenie zostało idealnie wypoziomowane, aby zagwarantować jego prawidłowe działanie. Przewody użyte do dystrybucji muszą mieć odpowiedni rozmiar. Przewody z i na zewnątrz powinny być izolowane cieplnie i nienarażone na drgania. Rury zasysania i nawiewu o średnicy nominalnej 125 mm (mod.200), 150 mm (mod. 350) muszą być przymocowane do odpowiednich otworów urządzenia za pomocą opasek lub innych odpowiednich systemów mocujących.
Page 140 POLSKI Dostęp Urządzenie musi być łatwo dostępne w przypadku prac serwisowych/konserwacyjnych. W szczególności, sufit podwieszany, w którym znajduje się urządzenie, musi uwzględniać właz rewizyjny o odpowiednich rozmiarach, umożliwiający dostęp do części elektrycznych/elektronicznych oraz do filtrów. W związku z tym nie będzie konieczny demontaż urządzenia z sufitu podwieszanego, zarówno w celu rutynowej konserwacji (wymiana filtrów), jak i niektórych operacji nadzwyczajnych (np. wymiana zespołu wentylatora lub sterownika elektronicznego).
Page 141 POLSKI • Kable zasilania muszą posiadać izolację polwinitową, oznaczenie 60227 IEC53 (RVV) i spełniać standardy GB/T 5023.5-2008/ IEC 60227-5:2003. • Trzy przewody kabla zasilania powinny posiadać średnicę znamionową nie mniejszą niż 0,75 mm oraz żółto-zielony rdzeń podłączony do zacisku uziemienia urządzenia. • Podczas podłączania zdalnego wyświetlacza HMI /jednostka master modbus do maszyny należy używać kabli o przekroju od 0,35 mm do 2,5 mm . Maksymalna długość 12 m. Biorąc pod uwagę, że kabel połączeniowy wyświetlacza powinien być utrzymywany oddzielnie lub z dala od kabli zasilających, w przypadku napotkania problemów z zakłóceniami elektromagnetycznymi z innych urządzeń zainstalowanych w pomieszczeniu (które powodują nieprawidłowe działanie wyświetlacza), zalecane jest użycie ekranowanych kabli.
Page 142 POLSKI Wstępna konfiguracja K onfiguracja za pośrednictwem aplikacji VORTICE MVHR (poprzez Bluetooth) Po wykonaniu połączeń z urządzeniem, podłączyć urządzenie do zasilania i aktywować Bluetooth na własnym urządzeniu, dioda LED z ikoną łączności na panelu zdalnego sterowania zacznie migać w sposób ciągły i szybki**. Uwaga: przy pierwszym uruchomieniu aplikacji „VORTICE MVHR” należy wybrać „użytkownik” na ekranie wyboru typu użytkownika. ** Jeśli dioda LED na panelu zdalnego sterowania świeci światłem stałym, nacisnąć przycisk na kilka sekund, aby przełączyć z trybu Wi-Fi (dioda świecąca światłem stałym) na tryb Bluetooth (dioda migająca). Szczegółowy opis przycisków na panelu zdalnego sterowania znajduje się w akapicie "9.1 Panel zdalnego sterowania" a pagina 150. 8.1.1 Wybór języka i jednostki pomiaru temperatury 1. Otworzyć aplikację 3. Wybrać przycisk "Ustawienia 2. Nacisnąć ikonę ustawień “ ”. "VORTICE MVHR", kliknąć aplikacji". na “Początek” i uruchomić skanowanie. Wybór urządzenia Wybór urządzenia Ustawienia aplikacji Nazwa urządzenia Brama internetowa 1006859209 MAC: B8:D6:1A:A5:A8:DE...
Page 143 Ustawienia bramy internetowej Ustawienia bramy internetowej Dodanie instalacje VorticeNET Cloud Ustawienia użytkownika nazwa urządzenia: Ustawienia bramy internetowej Sterownik wentylacji Ustawienia serwisowe 1006930839 producent: nazwa urządzenia: Vortice Sterownik wentylacji Harmonogram 1006930839 producent: Vortice 8.1.3 Zmiana prędkości wentylatorów 1. Wybrać "Ustawienia trybu 2. Wybrać "Tryb użytkownika". 3. Wybrać jedną z trzech użytkownika"...
Page 144 POLSKI 4. Wybrać wentylator (nawiewny lub 5. Wprowadzić żądaną wartość i wyciągowy), którego prędkość nacisnąć przycisk "Potwierdź". zamierza się zmienić, klikając na symbol ołówka. Bieg 2 Tryby użytkownika > Bieg 2 Wysterowanie wentylatora nawiewu Wysterowanie wentylatora nawiewu Wysterowanie wentylatora wywiewu 20 % 100 % Zatwierdź 8.1.4 R eset licznika czasu brudnych filtrów 1. Wybrać "Ustawienia filtrów", 2. Aby zresetować licznik czasu 3.
Page 145 POLSKI 8.1.5 Ustawienie trybu Boost 1. Wybrać opcję "Ustawienie 2. Ustawić "Normalnie otwarty" trybu boost" w menu lub "normalnie zamknięty", "Ustawienia pracy". klikając symbol ołówka obok opcji "Status logiczny IN1". Ustawienia urządzenia Ustawienia trybu boost USTAWIENIA SERWISOWE Ustawienia serwisowe > Ustawienia trybu boost Informacje Stan logiczny IN1 Normalnie Otwarty Ustawienia trybów użytkownika Wentylator nawiewu sterowanie z IN1 100% Stan logiczny IN1...
Page 146 MAC: B8:D6:1A:A5:A8:DE Ustawienia bramy internetowej Ustawienia bramy internetowej Dodanie instalacje VorticeNET Cloud nazwa urządzenia: Ustawienia bramy internetowej Sterownik wentylacji 1006930839 producent: nazwa urządzenia: Vortice Sterownik wentylacji 1006930839 producent: Vortice 3. Wprowadzić 4. Wybrać "Znajdź i dodaj 5. Nacisnąć "Uruchom proces aktualizacji”, wybrać plik i hasło aktualizacji plik oprogramowania" nacisnąć przycisk "Aktualizuj oprogramowanie" oprogramowania 0874.
Page 147 Configuration snapshots Zrzuty konfiguracji Dodanie instalacje VorticeNET Cloud Ustawienia użytkownika nazwa urządzenia: Ustawienia bramy internetowej Sterownik wentylacji Ustawienia serwisowe 1006930839 producent: nazwa urządzenia: Vortice Sterownik wentylacji Harmonogram 1006930839 producent: Vortice 5. Wprowadzić hasło aktualizacji oprogramowania 0874. 6. Nacisnąć przycisk "Znajdź i dodaj plik oprogramowania". 7. Wybrać plik z rozszerzeniem “.pfi”. 8. Nacisnąć "Uruchom proces aktualizacji" 9. Wybrać plik i nacisnąć "Aktualizuj oprogramowanie"...
Page 148 Połączenie BT Nome del dispositivo: Impostazioni del gateway internet Controllore della ventilazione Ricerca dispositivi Wybierz sposób dodania instalacji: 1006930839 Nome del dispositivo: produttore: Controllore della ventilazione Vortice Nazwa: Znaleziono urządzenie: bramka internetowa 1006859209 1006930839 Numer di seryjny: produttore: Vortice 1006859209...
Page 149 Naciśnij przycisk, aby dodać urządzenia do listy. sterownik wentylacji Zatwierdź Ulica Numer budynku Numer lokalu Kod pocztowy 9. Konfiguracja jest gotowa, gdy pojawią się okna zarówno regulatora wentylacji jak i bramy internetowej. online online Zasięg WIFI: 1006930839 1006859209 1006859209 Producent Software Hardware Produttore Hardware Software Vortice S001.10 H001.33.098 Vortice S002.06 H1.0.0 sterownik wentylacji bramka internetowa...
Page 150 POLSKI U żytkowanie “VORT HRI PHANTOM BP IoT” może być kontrolowana poprzez: • Panel zdalnego sterowania (z ograniczonymi funkcjami). • Za pośrednictwem chmury, uzyskując dostęp do strony www.vorticenet.it lub z aplikacji "VorticeNET" za pośrednictwem połączenia Wi-Fi. • Poprzez połączenie Bluetooth dzięki aplikacji "VORTICE MVHR". P anel zdalnego sterowania PRZYCISKI WYBÓR PRĘDKOŚĆ URZĄDZENIA Led wyświetlania ustawiona prędkość ALARM WiFi PRZYCISK E LED: •...
Page 151 POLSKI nie ma możliwości zaprogramowania przedziałów czasowych. Aby aktywować te funkcje i zaprogramować przedziały czasowe, urządzenie musi być sterowane za pośrednictwem chmury "Vorticenet" (połączenie Wi-Fi) lub aplikacji "VORTICE MVHR" (połączenie Blue Tooth). O bsługa z chmury Vorticenet przez przeglądarkę (połączenie Wi-Fi) 1. Przejść do strony www.vorticenet.it i zalogować się przy użyciu wcześniej ustawionych poświadczeń. 2. Wybrać "Lista instalacji" z menu rozwijanego po lewej stronie ekranu i otworzyć własny system. Nazwa instalacji: Numer seryjny Adres: Stan: Połączenie: Wybierz 1006859209 VORT HRI 200 PHANTOM B Brak alarmów online 50 %...
Page 152 POLSKI 9.2.2 Przyciski strony głównej 50 % 50 % Filtr - nawiew Nawiew Wywiew Bypass ON Temperatura czerpni Temperatura wyrzutni Temperatura nawiewu Temperatura wyciągu Filtr - wywiew 23°C Ręczny Bieg 1 Harmonogram Tryb pracy centrali Aktualny bieg Tryb wakacje Stan pracy centrali Temperatura komfortu Temperatura komfortowa Włączenie...
Page 153 POLSKI 9.2.4 Menu użytkownika Poprzez dostęp do rozwijanego menu , za pomocą przycisku " Parametry urządzenia", można uzyskać dostęp do "Menu użytkownika" i jego podmenu składającego się z następujących elementów: 1. Tryb pracy. 2. Ustawienie trybu wakacyjnego. 3. Panel alarmów. 1. Tryb pracy Tryby pracy Stan pracy centrali Włącz Bieg 2 Aktualny bieg Tryb wakacje Włącz harmonogramy Tryb lato / zima Temperatura komfortu 23°C 8°C 30°C Na tym ekranie można:...
Page 154 POLSKI stanie zamknięcia na 180 sekund. Uwaga 2: Automatyczne działanie „By-Pass” jest wyłączane, gdy: • Temperatura powietrza zewnętrznego jest niższa od wartości histerezy aktywacji trybu letniego. • WŁĄCZONA jest funkcja “No-Frost” (patrz "10.5 Ustawienie ochrony przed zamarzaniem - No Frost" a pagina 163). Na poniższym przykładzie temperatura aktywacji dla trybu zimowego wynosi 6°C, a wartość ustawiona dla histerezy aktywacji trybu letniego wynosi 14°C. TRYB ZIMA OBSZAR HISTEREZY TRYB LATO AKTYWACJA HISTEREZA TRYBU ZIMA (6°C) AKTYWACJI TRYB LATO (14°C) Możliwe jest również wymuszenie funkcjonowania automatycznego poprzez ustawienie trybu pracy na Zima, Lato lub Wentylacja: • Tryb pracy: Zima Obejście nigdy nie jest aktywowane.
Page 155 POLSKI 2. Ustawienie trybu wakacyjnego Czas trwania trybu wakacyjnego można ustawić w podmenu "Ustawienie trybu wakacyjnego" (czas trwania można ustawić w zakresie od 1 dnia do 30 dni). Ustawienia trybów czasowych Tryb wakacje Czas trwania trybu wakacje Tryb wakacyjny jest przydatny, gdy użytkownik przebywa poza pomieszczeniem przez okres dłuższy niż jeden dzień. Funkcjonowanie przewiduje: • funkcjonowanie przez 30 minut z prędkością ‘2’. • następnie urządzenie pracuje z prędkością o 30% niższą niż prędkość 1. 3. Panel alarmów Opcja ta polega na podłączeniu domowego systemu alarmowego (lub przełącznika) do wejścia cyfrowego na płycie. Jeśli zainstalowany jest przełącznik normalnie otwarty, stan logiczny musi być ustawiony na "Normalnie zamknięty". Gdy właściciel domu aktywuje jednostkę alarmową lub obsługuje przełącznik, system wykrywa, że dom jest pusty i działa w dwóch różnych trybach:...
Page 156 Stan pracy centrali Tryb pracy centrali Harmonogram Aktualny bieg Tryb wakacje Funkcjonowanie za pośrednictwem aplikacji VORTICE MVHR (poprzez Bluetooth) Nacisnąć przycisk i przytrzymać, aby przełączyć z trybu Wi-Fi (stała dioda LED) na tryb Bluetooth (dioda LED szybko miga). Szczegółowy opis przycisków na panelu zdalnego sterowania znajduje się w akapicie "9.1 Panel zdalnego sterowania" . 1. Otworzyć aplikację 2. Wybrać przycisk “Brama 3. Wybrać przycisk “Sterownik "VORTICE MVHR". internetowa”. wentylacji” Wybór urządzenia Wybór urządzenia Wybrane urządzenie Nazwa urządzenia Brama internetowa Urządzenie: Brama internetowa 1006859209 1006859209...
Page 157 POLSKI 9.4.1 Ustawienia użytkownika Wybrać “> Ustawienia użytkownika”. Z tego menu można sterować urządzeniem ze wszystkimi dostępnymi funkcjami również za pośrednictwem chmury. 1. Za pośrednictwem menu “Tryb pracy” można ustawić tryb pracy jednostki i różne dostępne funkcje. Wybrane urządzenie Ustawienia urządzenia Tryby pracy USTAWIENIA UŻYTKOWNIKA Ustawienia użytkownika > Tryby pracy Sterownik Urządzenie: wentylacji 1006930839 Stan pracy centrali Włącz Tryby pracy Ustawienia trybów czasowych Aktualny bieg Bieg 2 Centrala alarmowa Tryb wakacje Wyłącz Ustawienia użytkownika Harmonogramy...
Page 158 Stan logiczny wejścia Normalnie Zamknięty Centrala alarmowa Reakcja centrali wentylacyjnej Wyłączenie centrali Wysterowanie wentylatora wywiewu Minimalne sterowanie wentylatora nawiewu Przewietrzanie Nieaktywna Przewietrzanie 9.4.2 U stawienia pracy (odpowiada menu instalatora obecnemu w chmurze) Oprócz ustawień już opisanych w akapicie "8.1 Konfiguracja za pośrednictwem aplikacji VORTICE MVHR (poprzez Bluetooth)", w menu „Ustawienia pracy” (hasło: 1111) można wybrać: A) opcję “Information”, aby wyświetlić wszystkie ustawienia urządzenia. B) opcję “Ustawienia wentylatorów”, aby dostosować procentową prędkość wentylatorów (zarówno nawiewu, jak i wyciągu) oraz ich ewentualne opóźnienie zatrzymania. W tym menu znajduje się również pozycja "Minimalna temperatura zewnętrzna" z odpowiednim podmenu do ustawiania wartości progowych działania. C) opcję “Ustawienia grzałek”, aby ustawić minimalne natężenie przepływu (w procentach) powietrza nawiewanego na kanał, gdzie zainstalowana jest grzałka wstępna. Wartość można ustawić w zakresie od 20% do 100%. D) opcję „Ustawienie modbus” (patrz akapit "11 Modbus" a pagina 165 dla wartości modbus, które można ustawić). Ustawienia wentylatorów Ustawienia urządzenia Informacje Minimalna temperatura zewnętrzna...
Page 159 POLSKI Ustawienia modbus Ustawienia serwisowe > Ustawienia modbus Adres modbus Prędkość transmisji 115200 Liczba bitów stopu 1 bit stopu Aktywowanie modbus Edycja parametrów Sterowanie centralą 9.4.3 P rogramowanie Na stronie programowania można ustawić różne przedziały czasowe dla każdego dnia tygodnia z różnymi temperaturami zadanymi obejścia ("Temperatura trybu pracy") i różnymi trybami pracy urządzenia (tryby pracy “1, 2 ,3” odpowiadające trzem prędkościom urządzenia oraz tryb "pauzy", podczas którego urządzenie jest wyłączone).
Page 160 POLSKI 10 M enu instalatora (poprzez chmurę) W tym akapicie opisano ustawienia dostępne w menu instalatora za pośrednictwem chmury VORTICE. Aby uzyskać informacje na temat ustawień menu instalatora za pośrednictwem aplikacji VORTICE MVHR należy zapoznać się z 9.4.2. 1. Przed uzyskaniem dostępu do menu instalatora konieczne jest wyłączenie urządzenia z panelu zdalnego sterowania lub z chmury (z przeglądarki ze strony "www.vorticenet.it" lub z aplikacji "VorticeNET"): w przeciwnym razie niektóre ustawienia nie zostaną zapisane. Stan pracy centrali 2. W chmurze Vorticenet (z przeglądarki lub aplikacji) kliknąć na “ Parametry urządzenia" w rozwijanym menu i na przycisk “Dostęp pomocy" w polu "regulator wentylacji" i wprowadzić hasło 1111. Dostęp serwisowy Dostęp serwisowy 1006859209...
Page 161 POLSKI Temperatury Temperatura czerpni 27°C 26.9°C Temperatura wyrzutni 26.6°C Temperatura nawiewu Temperatura wyciągu 26.1°C Temperatura dodatkowego czujnika 26.6°C Sterowanie wentylatorami Tryb sterowania Standard Wentylator nawiewu - stan pracy Wentylator nawiewu - sterowanie Wentylator wywiewu - stan pracy Wentylator wywiewu - sterowanie Filtry Czas Rodzaj detekcji - filtr nawiew...
Page 162 POLSKI 10.1 Ustawienia trybu użytkownika Na tym ekranie instalator może ustawić domyślne prędkości wentylatorów. Ustawienia trybów użytkownika Tryby użytkownika Bieg 1 Wysterowanie wentylatora nawiewu 100% Wysterowanie wentylatora wywiewu 100% Bieg 2 Wysterowanie wentylatora nawiewu 100% Wysterowanie wentylatora wywiewu 100% Bieg 3 Wysterowanie wentylatora nawiewu 100% Wysterowanie wentylatora wywiewu 100% 10.2 Ustawienie wentylatorów Ustawienia wentylatorów Minimalne sterowanie wentylatora nawiewu Maksymalne sterowanie wentylatora nawiewu...
Page 163 POLSKI 10.3 Ustawienie grzałek Można ustawić minimalną prędkość silników gdy grzałka wstępna jest włączona. Impostazioni dei riscaldatori Ustawienia nagrzewnic Minimalne sterowanie nawiewu z nagrzewnicą wstępną 100% 10.4 U stawianie filtrów Na tym ekranie instalator może zresetować licznik czasu filtrów po dokonaniu ich wymiany. Ustawienia filtrów Resetowanie czasu pracy filtrów Wymiana filtrów przez użytkownika 10.5 U stawienie ochrony przed zamarzaniem - No Frost Z tego menu instalator może: 1. Włączyć lub wyłączyć strategię NO FROST [Ochrona przed zamarzaniem włączona (On) lub wyłączona (Off)] 2. Ustawić początkowy tryb wentylatora (ustawienie początkowe wentylatora): a) Tryb pracy: wentylatory uruchamiają się z bieżącą prędkością.
Page 164 Przy wyłączonym urządzeniu, po ustawieniu sterowania ręcznego na "Tak", można uzyskać dostęp do podmenu, w celu sprawdzenia poprawności działania urządzenia. Dostępne są następujące opcje: • OUT1 = włącza/ wyłącza grzałkę po podłączeniu. • OUT2 = steruje otwarciem obejścia • OUT3 = steruje zamknięciem obejścia • AOUT1= steruje prędkością silnika nawiewu (od 0 do 100%) • AOUT2= steruje prędkością silnika wyciągu (od 0 do 100%) Uwaga 1: Tę samą operację można również wykonać za pomocą aplikacji "VORTICE MVHR", w menu "Ustawienia pracy". Gdy urządzenie jest wyłączone, wyświetlany jest komunikat "Sterowanie ręczne". Wybrać "Tak", aby aktywować funkcję sterowania ręcznego. Uwaga 2: Aby powrócić do sterowania urządzeniem za pomocą aplikacji "VORTICE MVHR”, panelu zdalnego lub chmury, funkcja "Sterowanie ręczne" musi zostać wyłączona poprzez ustawienie jej na "Nie". 10.9 Ustawienie instalatora Poprzez dostęp do rozwijanego menu , za pomocą przycisku " Ustawienie instalatora ", możliwe jest usunięcie instalacji systemu wentylacji z chmury, za pomocą specjalnego przycisku. Na tej stronie można również wprowadzić dane kontaktowe i zmienić nazwę instalacji.
Page 165 POLSKI 11 Modbus Modbus Signal Value Value Variable Description Comments index address type Min. Max. type Format: SXXX.YYY Program series 0xFFF XXX - older byte YYY - younger byte Status of work integer 0 - Speed 0, 3 - Speed 1, Speed integer 4 - Speed 2,...
Page 166 Po 180 dniach uruchamiany jest alarm wstępny wymiany filtrów: dioda LED alarmu na panelu zdalnego sterowania zapala się, a alert wymiany filtrów pojawia się w sekcji powiadomień zarówno w aplikacji "VORTICE MVHR", jak i w chmurze VorticeNET. Od tego momentu filtry muszą być wymieniane w terminie do 30 dni. Po upływie 30 dni, a następnie po 210 dniach od uruchomienia urządzenia, uruchamiany jest alarm "stanu awaryjnego wymiany filtrów" wskazujący na nasycenie filtrów:.
Page 172 VORTICE S.p.A. se réserve le droit d’apporter toutes les variations aﬁ n d’améliorer ses produits en cours de commercialisation. VORTICE S.p.A. behält sich vor, alle eventuellen Verbesserungsänderungen an den Produkten des Verkaufsangebots vorzunehmen. VORTICE S.p.A. se reserva el derecho a hacer cambios en los productos para su mejora en cualquier momento sin previo aviso. VORTICE S.p.A.

Ce manuel est également adapté pour:

Vort hri 200 phantom bp iot hVort hri 350 phantom bp iot

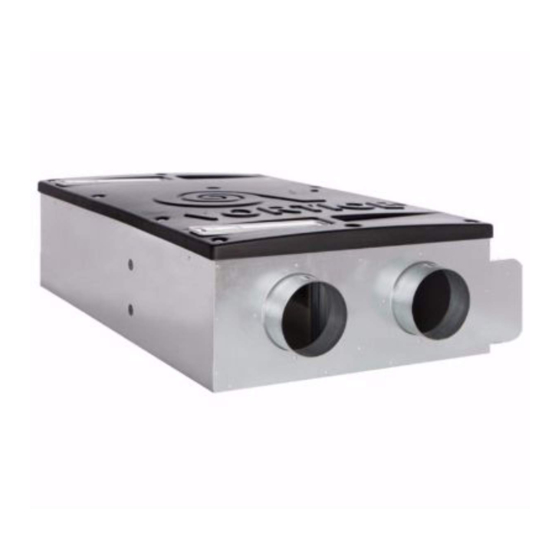

Vortice VORT HRI 200 PHANTOM BP IoT Notice D'emploi Et D'entretien

Les langues disponibles

Liens rapides

Manuels Connexes pour Vortice VORT HRI 200 PHANTOM BP IoT

Sommaire des Matières pour Vortice VORT HRI 200 PHANTOM BP IoT

Ce manuel est également adapté pour:
