TRABALHOS DE ELECTRICIDADE

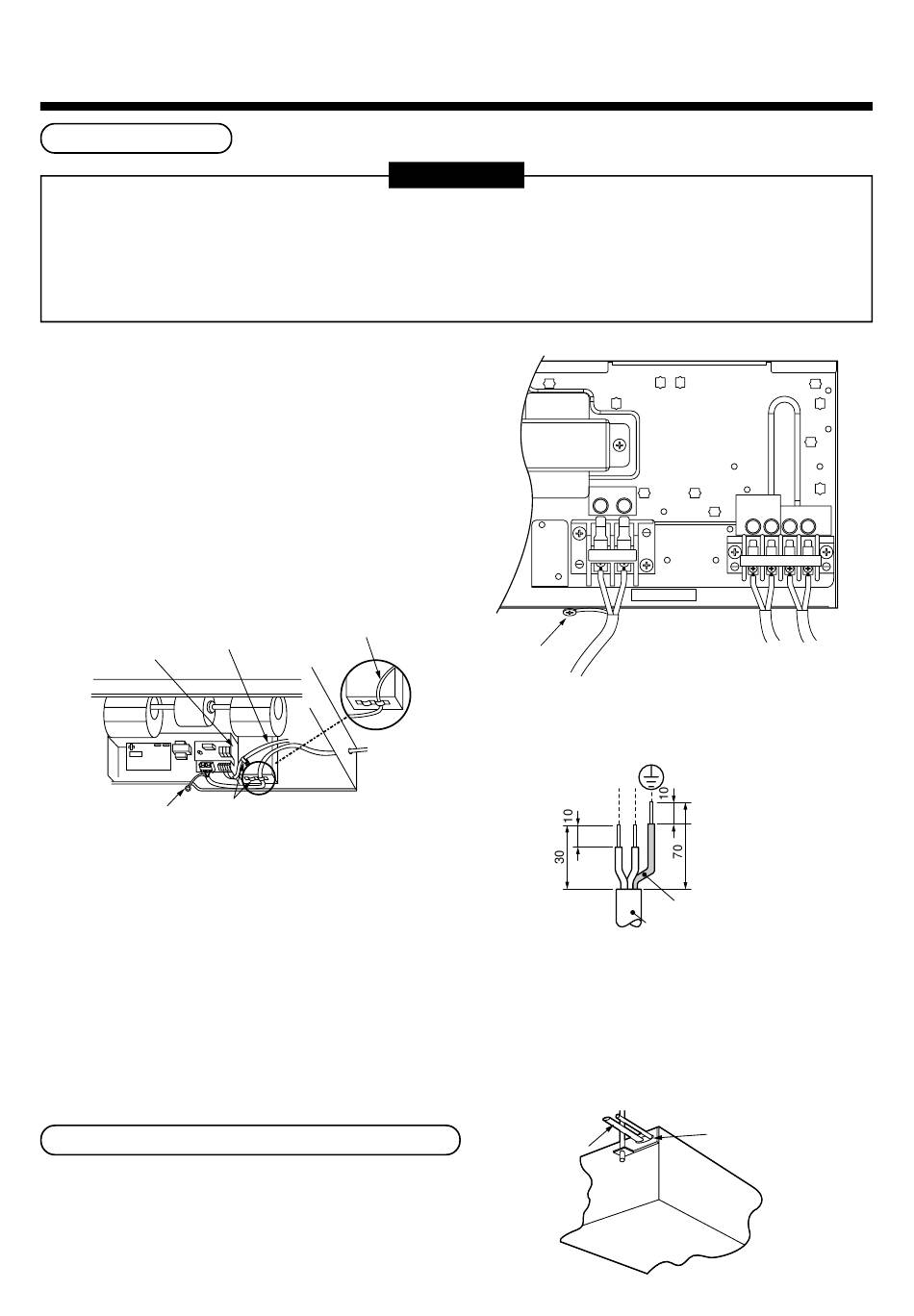

Ligação de cabos
• Como o cabo do controlador remoto não tem polaridade, não há problema se as ligações aos blocos de terminais
da unidade interior A e B forem invertidas.
• Certifique-se de que passa o cabo através do casquilho da porta de ligação do cabo da unidade interior.
• Conserve uma margem (aproximadamente 100m) num cabo para suspender a caixa de peças eléctricas durante a
assistência, etc.
• É fornecido o circuito de baixa tensão para o controlador remoto. (Não ligue o circuito de alta voltagem)
• Remova a tampa da caixa das peças eléctricas.
• Aperte os parafusos do bloco terminal, e fixe os cabos
com o grampo fornecido com a caixa de peças
eléctricas. (Não aplique tensão na secção de ligação
do bloco terminal).
• Monte a tampa da caixa de peças eléctricas sem
comprimir os cabos.
Usando o isolante térmico fornecido para vedar a porta
de ligação do cabo, vede a referida porta. (Caso
contrário, poderá ocasionar condensações).
Caixa dos
Fio de inter-unidade
componentes eléctricos
Braçadeira de cabo
Parafuso terra
Tratamento da porta de ligação dos cabos
• Tal como mostrado na figura, isole a porta de ligação do fio
com isolamento térmico.
Caso o isolamento seja insuficiente, pode ocorrer
condensação na caixa de componentes eléctricos.
REQUISITO
Cabo de alimentação
(Terminal R (L), S (N)) Fonte de alimentação da unidade interior
(Terminal U1, U2)
(Terminal A, B)
151
R(L) S(N)
R(L) S(N)
Parafuso terra
<Unidade FINAL>
L N
Cabo de ligação
Linha de transmissão de controlo
Ligação do controlador remoto
<Unidade intermédia>
Cabo
U U A B
1 2
U U A B
1 2
Cabo de terra
Isolamento térmico
(necessário no local)
