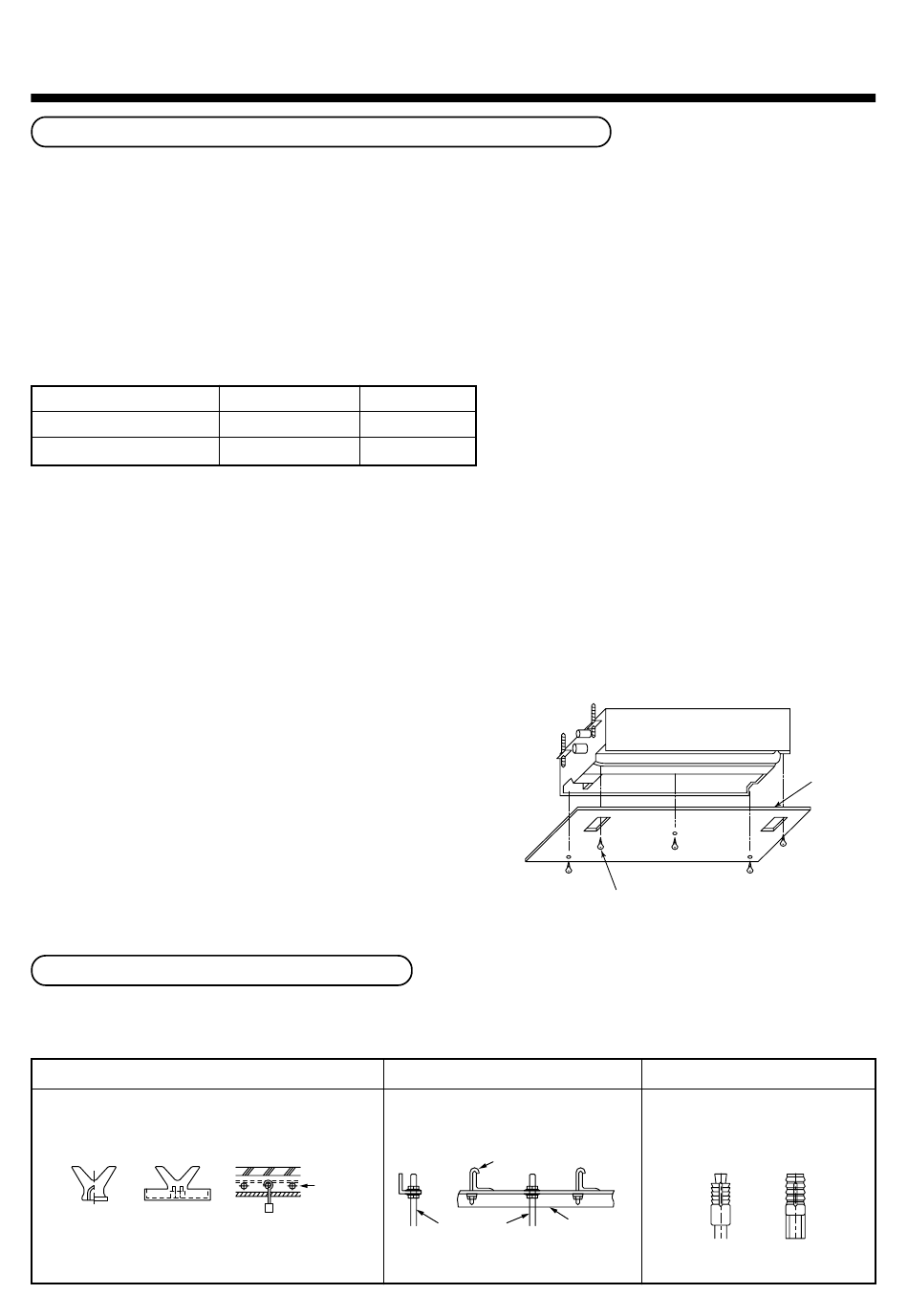

Abertura do tecto e instalação de parafusos de suspensão
• Na eventualidade de instalar os tubos/cabos no interior do tecto depois de a unidade interior ter sido suspensa,
escolha um local de instalação e determine a direcção da tubagem.
• Depois de determinado o local de instalação da unidade interior, abra o orifício de instalação no tecto e instale os
parafusos de suspensão.
• Para obter informações sobre o tamanho da abertura e espaçamento dos parafusos de suspensão, consulte a vista
externa e o padrão de instalação fornecido.
• Se o tecto já tiver sido preparado, passe o tubo de drenagem, tubo de refrigerante, cabo inter-unidades interior/
exterior, cabo para o sistema de controlo central e o cabo do controlador remoto nas posições em que os tubos e os
cabos devem ser ligados antes de suspender a Unidade interior.
Adquira localmente os parafusos de suspensão e as porcas para instalação da unidade interior.
Parafuso de suspensão
Porca
Anilha plana
[Como utilizar o esquema de instalação fornecido]
O padrão de instalação encontra-se no interior da tampa da embalagem.
<No caso de tecto existente>
Utilize o padrão para posicionar o orifício de abertura do tecto e o parafuso de suspensão.
<No caso de tecto novo>
Utilize o padrão para posicionar o orifício de abertura ao preparar um tecto novo.
• Instale a unidade interior depois da instalação dos parafusos de suspensão.
• Utilizando os parafusos de fixação do padrão fornecidos
(M5 x 16L: 4 peças), prenda o padrão de instalação à unidade interior.
(Aparafusar aos suportes de instalação do painel do tecto)
• Ao preparar um tecto, abra um orifício ao longo da parte
exterior do padrão de instalação.
Instalação de parafuso de suspensão
Utilize parafusos de suspensão M10 (4 unidades, a adquirir no local).
De acordo com a estrutura existente, defina o espaçamento segundo a dimensão apresentada abaixo na vista exterior
da unidade.
Laje de betão nova
Instalar os parafusos com buchas ou parafusos
de ancoragem.
(Chumbadouro (Chumbadouro
tipo laminar) tipo deslizante)
M10 ou W3/8 4 peças
M10 ou W3/8 12 peças
M10 10 peças
Utilize esquadros existentes ou
instale esquadros novos.
Aço de
reforço.
Parafuso de
ancoragem
(Parafuso de
suspensão da tubagem)
Estrutura de aço
Parafuso de suspensão
Esquadro
de suporte
Parafuso de suspensão
142
Parafuso de fixação do painel de tecto
(Utilize os parafusos fornecidos)
Laje de betão existente
Utilize parafusos de ancoragem,
buchas, ou parafusos com
chumbadouros.
Esquema
de instalação
