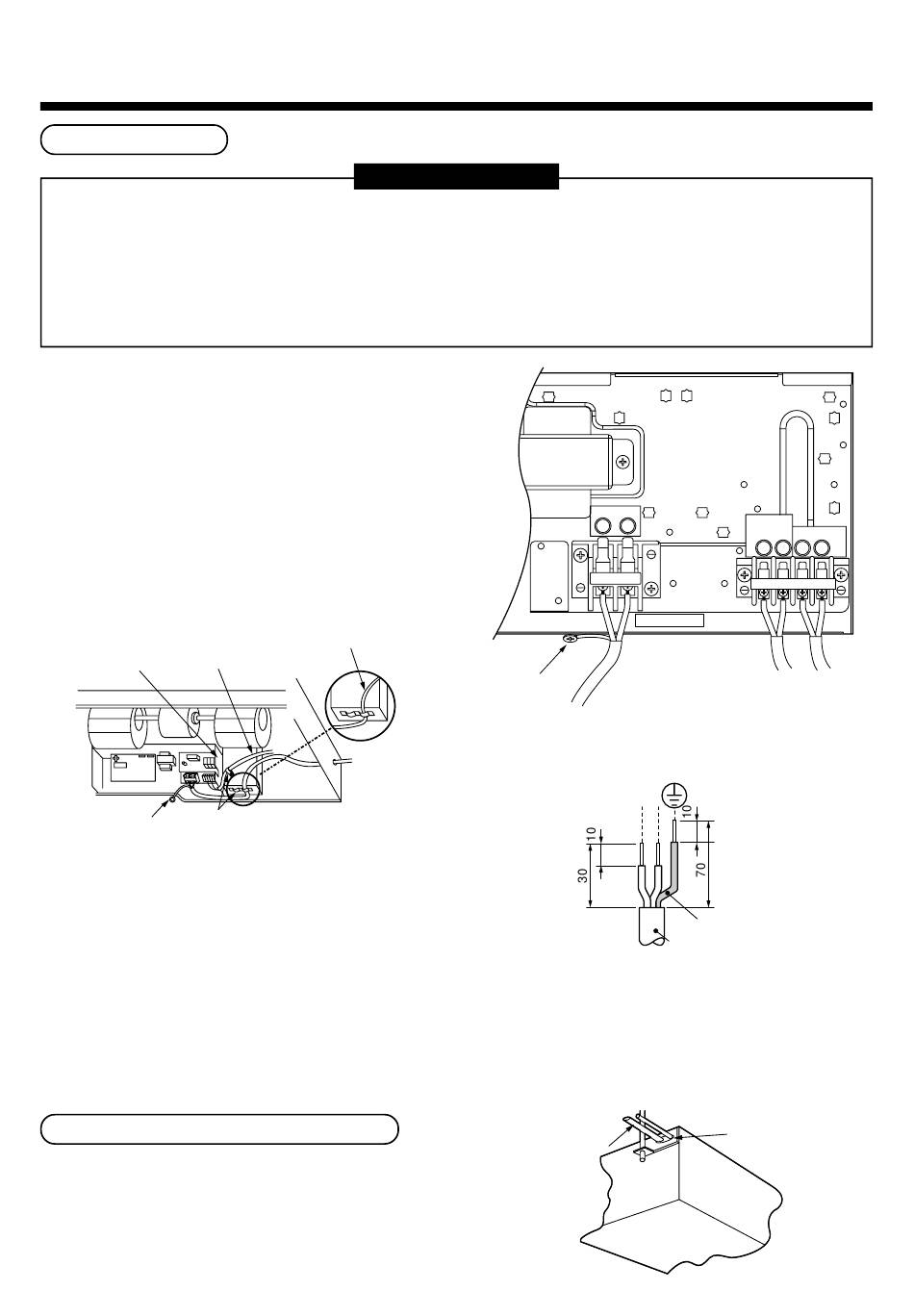

Kabelanschlüsse
• Da die Fernbedienungskabel keine Polarität haben, spielt es keine Rolle, wenn die Anschlussklemmen A und B
vertauscht werden.
• Führen Sie die Kabel durch die entsprechenden mit einer Kabeldurchführung versehene Öffnungen der
Inneneinheit.
• Wählen Sie die Länge des Anschlusskabels so (100 mm), dass der Schaltkasten für Servicezwecke
herausgenommen werden kann.
• Die Fernbedienung wird mit Niederspannung betrieben. (Schließen Sie sie nie an Netzspannung an.)
• Entfernen Sie die Abdeckung des Schaltkastens.
• Ziehen Sie die Schrauben der Klemmen fest und
fixieren Sie die Kabel innerhalb des Schaltkastens.
(Achten Sie darauf, dass kein Zug auf die Klemmen
wirkt.)
• Montieren Sie den Deckel des Schaltkastens, ohne
dabei die Kabel einzuklemmen..
Dichten Sie die Kabeldurchführung mit dem
beiliegenden Isoliermaterial ab. (Ohne Isolierung kann
es zur Bildung von Kondenswasser kommen.)
Verkabelung zwischen
den Geräten
Schaltkasten
Kabelklemme
Erdungsschraube
Abdichtung der Kabeldurchführung
• Isolieren Sie, wie dargestellt, die Öffnung mit Isoliermaterial.
Geschieht dies nicht, kann sich im Schaltkasten
Kondenswasser bilden.
VORAUSSETZUNG
Netzkabel
Erdungsschraube
(Klemmen R (L), S (N))
(Klemmen U1, U2)
(Klemmen A, B)
70
R(L)
S(N)
R(L)
S(N)
<Endgerät>
L N
Erdleitung
Verbindungskabel
Stromversorgung Inneneinheit
Übertragungsleitung
Fernbedienungsleitung
<Zwischengerät>
Wärmeisolierung
(bauseits beizustellen)
Kabel
U
U
A
B
1
2
U
U
A
B
1
2
