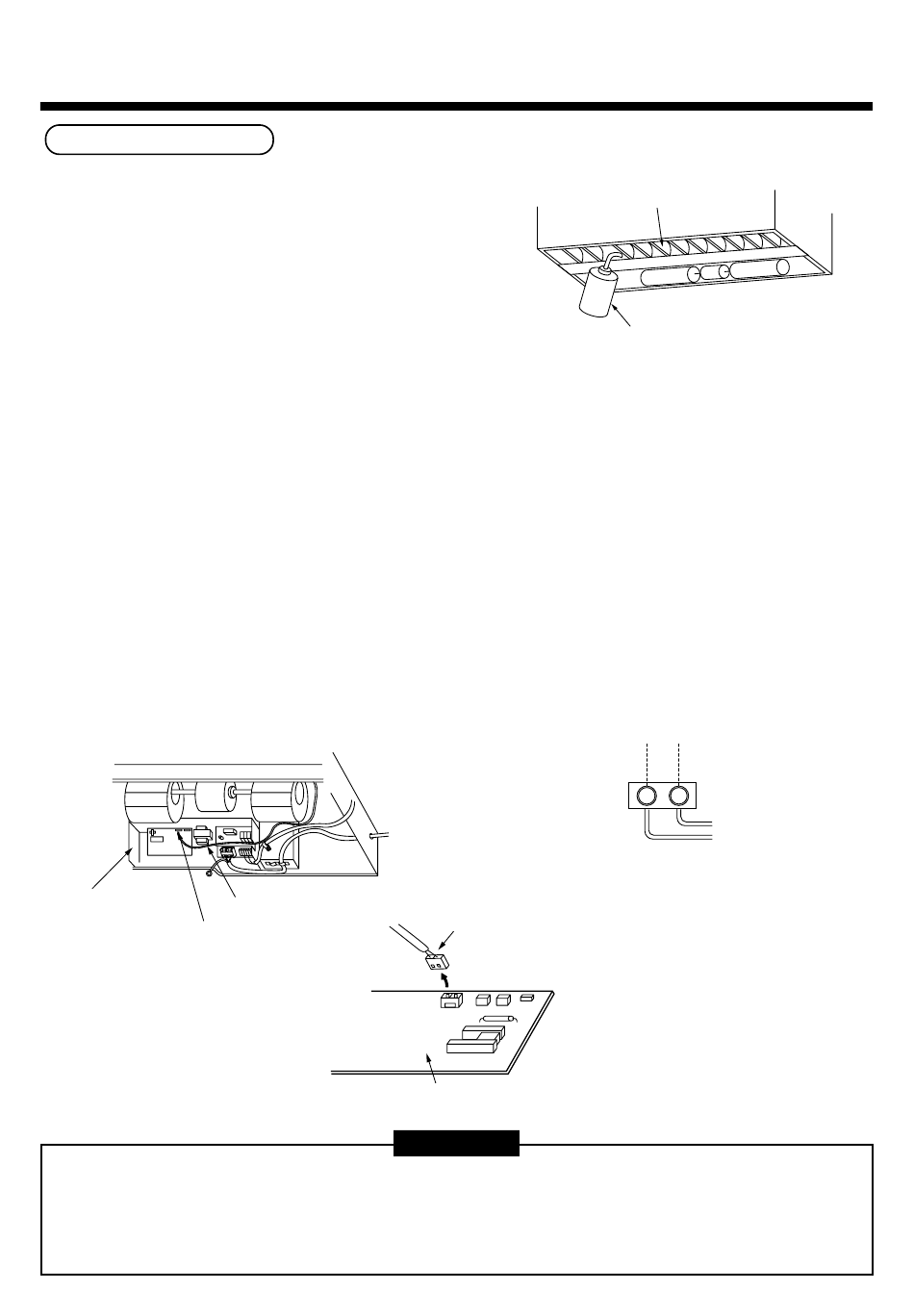

Controllare lo scarico
Finita la posa della tubatura di scarico, controllare che lo
scarico d'acqua avvenga correttamente e che non ci
siano perdite d'acqua dalla parte di connessione dei tubi.
In questo momento, controllare anche che il rumore del
motore della pompa di scarico non sia anomalo.
Controllare che lo scarico sia regolare anche durante il
funzionamento di riscaldamento.
Utilizzando un tubo flessibile o una brocca, immettere
gradualmente 600 cc di acqua nell'uscita dell'aria,
facendo attenzione a non spruzzare l'acqua sul motore
della pompa di scarico.
Se i collegamenti elettrici sono stati completati.
• Prima d'installare un pannello, versare dell'acqua come mostrato nella figura sotto, controllare che l'acqua sia
scaricata dall'attacco di connessione per il tubo di scarico (trasparente) in modalità COOL (RAFFREDDAMENTO), e
verificare che non ci siano perdite dal tubo di scarico.
Se i collegamenti elettrici non sono stati completati.
• Estrarre il connettore del comando galleggiante (3P: Rosso) dal connettore della scheda a circuiti stampati (CN30:
Rosso) della cassetta dei componenti elettrici. (In questo momento, controllare che l'alimentazione sia stata spenta).
• Collegare una tensione di 200-240 V monofase (o 220 V a 60 Hz) alla morsettiera R (L) e S (N). (Non applicare mai
200-240 V ai morsetti (A), (B), (U
stampati.
• Quando l'unità viene accesa, il motore della pompa di scarico si avvia automaticamente. Controllare che l'acqua venga
scaricata dall'attacco di connessione per il tubo di scarico e poi verificare che non ci siano perdite d'acqua dai tubi di
scarico.
• Dopo aver controllato lo scarico dell'acqua e la presenza di eventuali perdite d'acqua, spegnere l'unità, collegare il
connettore del comando galleggiante nella posizione originale (CN30) della scheda a circuiti stampati e poi rimettere la
cassetta dei componenti elettrici nella posizione originale.
Cassetta dei
componenti elettrici
Connettore CN030
• Usando un agente adesivo per cloruro di polivinile, collegare saldamente i tubi in cloruro di polivinile in modo che
non ci siano perdite d'acqua.
• Ci vogliono molte ore perché l'agente adesivo si asciughi e solidifichi.
(Consultare il Manuale di istruzioni dell'agente adesivo.) Durante questo tempo, non fare pressione sulla parte di
connessione con i tubi di scarico.
) e (U
) della morsettiera, altrimenti si causeranno danni alla scheda a circuiti
1
2
Filo conduttore del
comando galleggiante
Scheda a circuiti stampati di controllo principale
REQUISITI
Monofase 220-240 V, 50 Hz
Connettore del comando galleggiante (3P, rosso)
(Colore del filo conduttore: Nero)
CN030
Dopo aver terminato di controllare il comando
galleggiante tirando il connettore, inserirlo
saldamente nel punto in cui era in precedenza.
92
Uscita aria
Brocca
R(L)
S(N)
220 V, 60 Hz
